直径十六毫米可调球头锁紧螺栓结构

　　该零件面向工装夹具、焊接变位台、定位支座以及小型可调支撑机构使用，核心作用是在两个相对位置需要频繁微调并快速锁定的部件之间提供张紧与夹紧。现场常见于手动焊接夹具的压臂连接、检具定位块的角度补偿、轻型装配台的限位杆调节，也可作为球头销组件嵌入铰接支座，使被连接件在允许摆角内先完成对位，再通过螺纹段施加轴向预紧力。

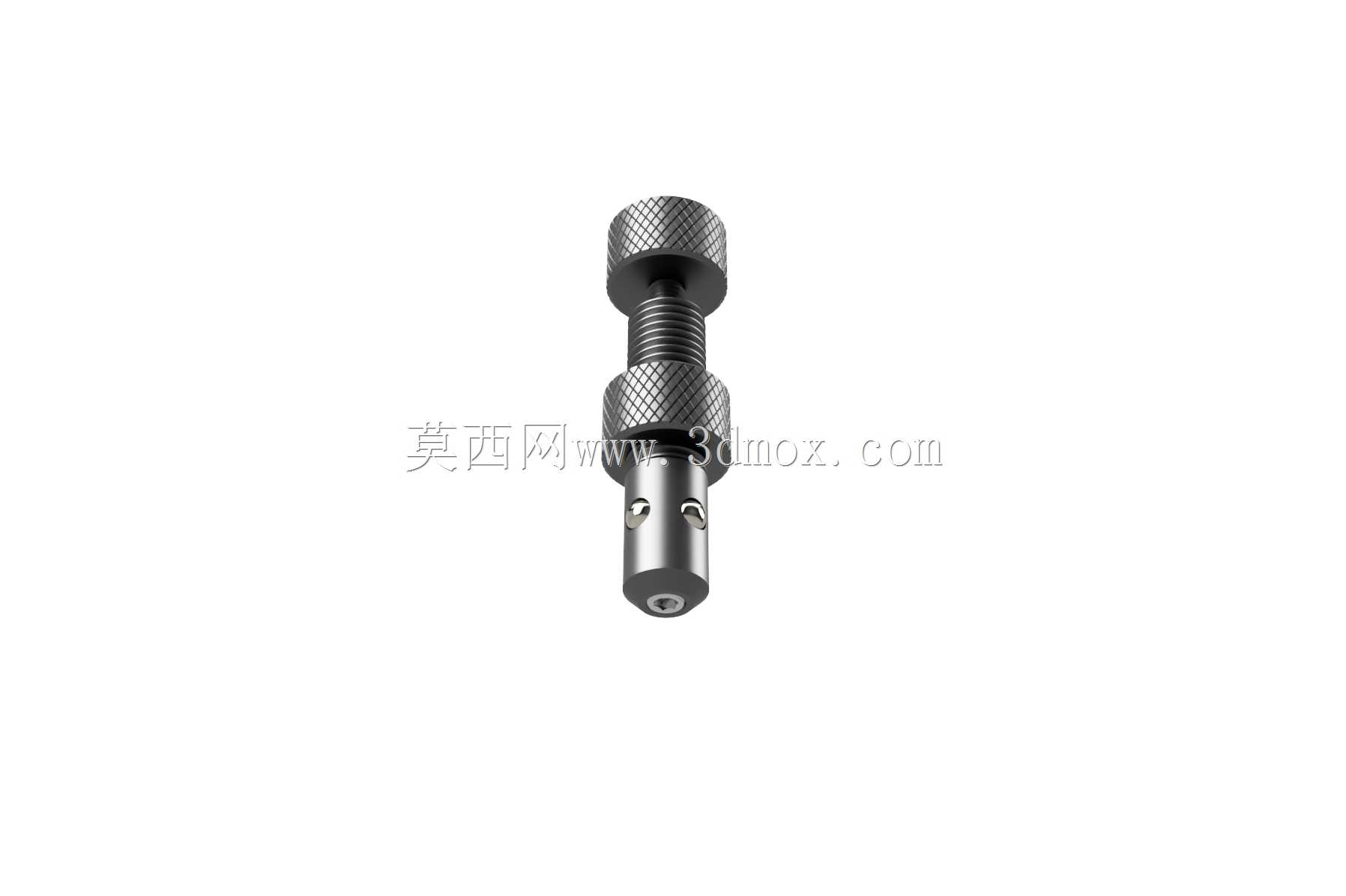

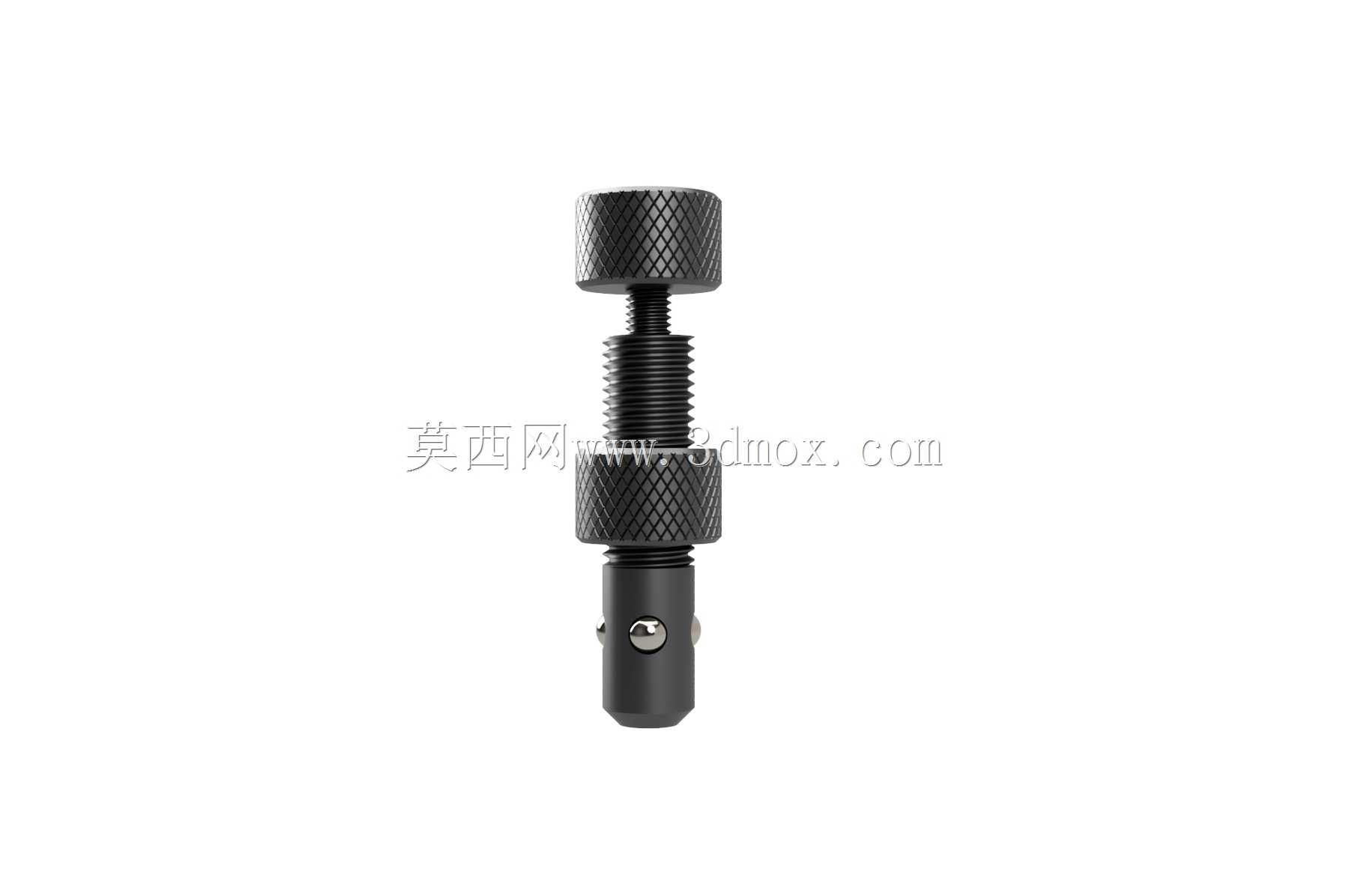

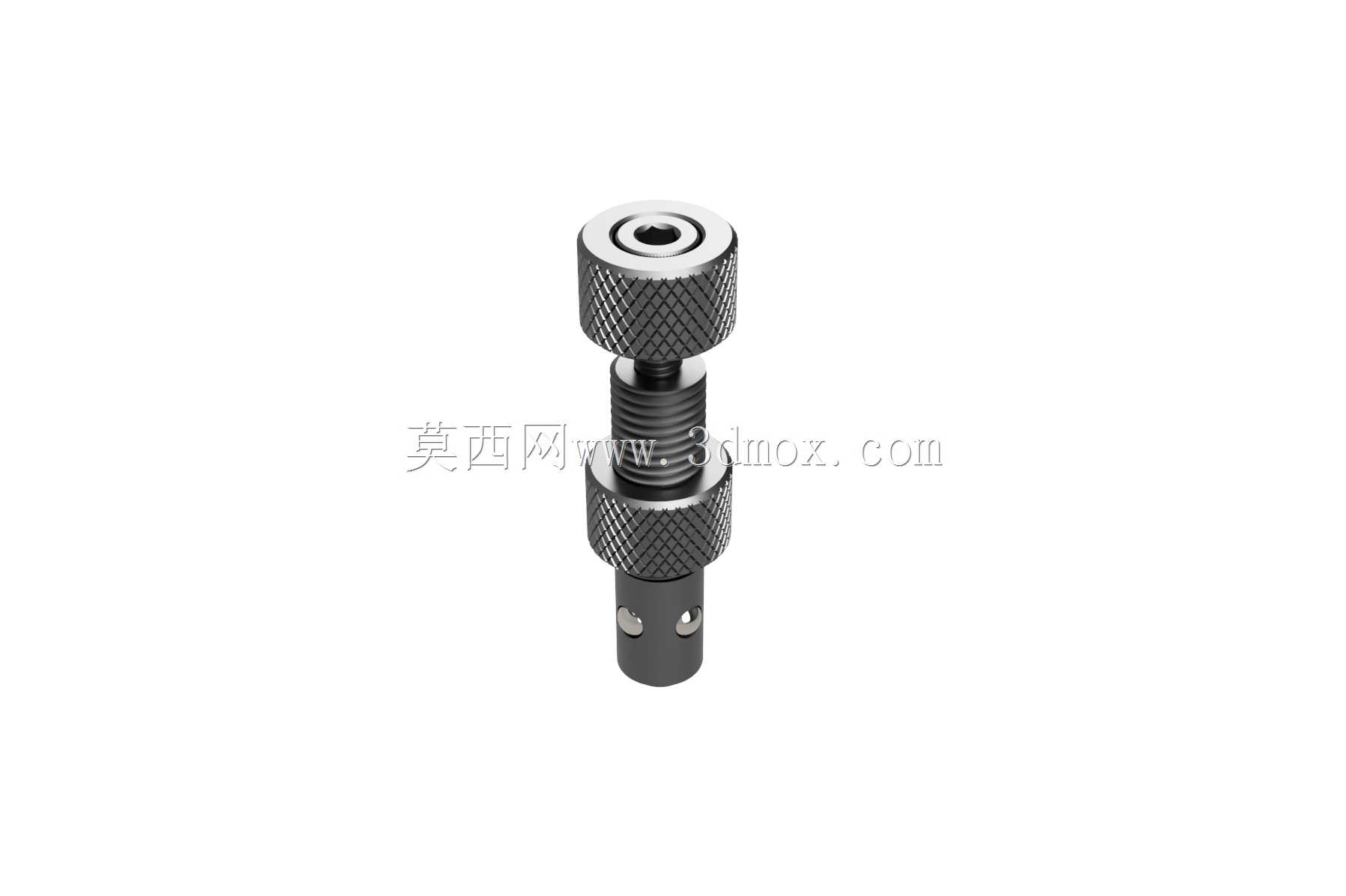

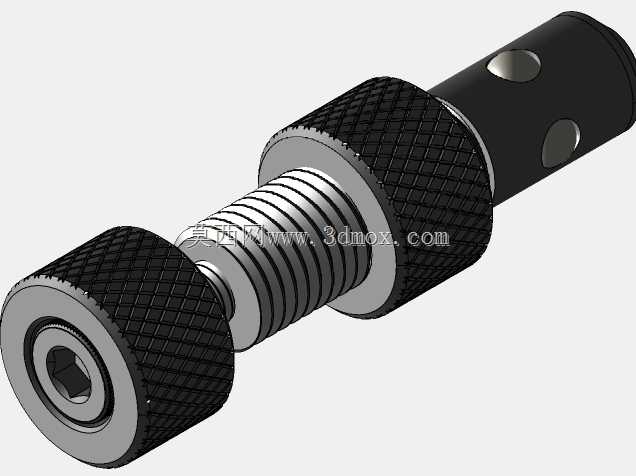

　　结构上采用中部外螺纹加两端滚花握持套的布置，螺纹公称直径为16mm，旋转其中一个滚花套即可改变两端作用点之间的有效距离，从而实现夹紧行程微调。滚花表面采用交叉网纹，增大手指或简易工具转动时的摩擦阻力，在无扳手空间的装配位置仍可完成手动预紧；端部设置内六角孔，可在需要更高锁紧力时使用六角扳手补充扭矩，避免单纯依靠手拧造成夹紧力不足。球头端与对应球窝配合后，能够补偿安装面之间的小角度偏差，降低支座孔同轴度误差对夹紧动作的影响。

　　建模时需要重点控制螺纹大径、小径与有效旋合长度，保证调节范围内两端不会发生干涉或脱开；滚花区域外径应略大于相邻光滑圆柱面，便于握持但不能影响零件穿过安装孔。球头圆弧与销轴过渡处应保留合理圆角，减少焊接夹具反复加载时的应力集中。端部侧向开孔可用于穿入锁定销或连接防脱件，在振动工况下限制调节套自行回转。

　　安装边界方面，零件沿轴线布置，需在两端预留手指或扳手操作空间；球头侧应配置匹配球窝或压头，螺纹侧通过螺母、铰接块或支架螺纹孔承接拉力。选型时应核对16mm螺纹段长度是否覆盖所需调节量，球头直径与支座窝孔是否一致，滚花套外径能否通过周边构件。该结构兼顾快速调节、角度补偿和可靠夹紧，适合在小批量工装、柔性焊接夹具和可调定位装置中重复使用。
