AC250V13A直插式保险丝座组件

　　这套直插式熔断器组件的建模工作，最初是在梳理一款工业控制板的板级元件库时启动的。当时布局阶段发现常规贴片保险丝的分断能力不足以覆盖驱动回路的短路冲击，板上空间又不允许布置体积更大的导轨式保险座，最终选定了这种带配套夹持支架的管状保险丝方案，先把熔芯和两个金属夹座的配合关系完整还原，后续导入PCB设计环境时就能直接对齐焊盘位置，不用再反复核对安装间隙。

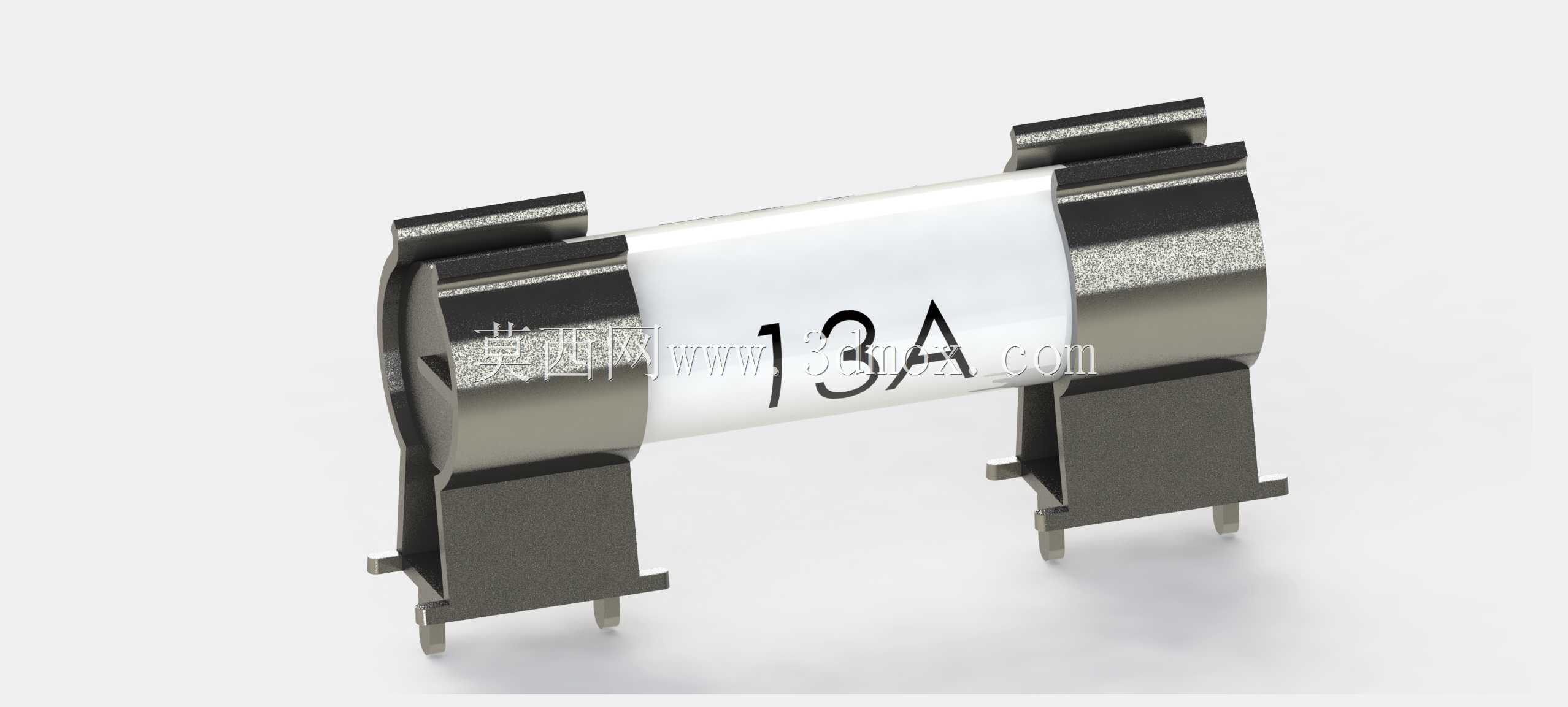

　　从实际使用场景来看，这类13A额定电流、250V交流耐压的熔断器，大量用在小功率伺服驱动板、开关电源输入侧、工控端子台的次级回路里，作用是在回路出现过载或者短路故障时，内部熔丝快速升温熔断，切断后端供电，避免故障电流烧毁主控芯片、走线或者外接负载。配套的两个金属夹持支架一方面靠弹性抱紧熔芯两端的金属帽，保证接触电阻稳定，不会因为设备运行振动出现松脱打火；另一方面支架底部伸出的两个直插引脚穿过PCB开孔后过波峰焊固定，更换熔芯时直接向外拔出即可，不用焊接操作，后期现场维护效率比焊接式保险丝高很多。

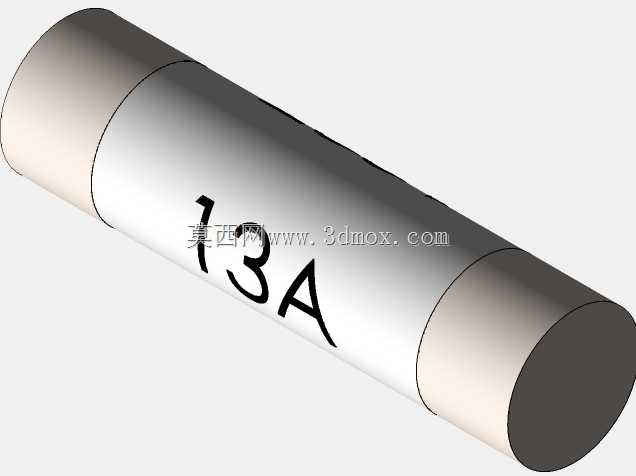

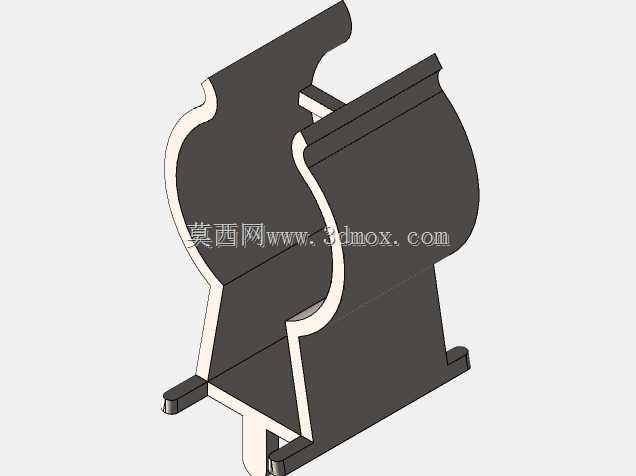

　　建模过程中最先敲定的是熔芯本体的边界：白色绝缘筒身的外径、两端金属端帽的台阶尺寸都严格参照实物测绘，筒身表面预留的标识区域可以直接印上额定电流参数，装配时两个夹座的卡槽中心距必须和熔芯长度完全匹配，夹座内侧的弧形抱紧面和熔芯金属帽的同轴度偏差控制在0.2mm以内，既不会因为间隙过大导致接触不良，也不会因为夹持过紧造成插装时塑料筒身受力开裂。夹座底部的插针位置完全对应标准PCB封装的焊盘坐标，插针长度留出1.5mm的过板焊接余量，插装后熔芯底部和PCB板面之间预留3mm以上的散热间隙，避免熔芯正常工作时的温升烘烤板面阻焊层。

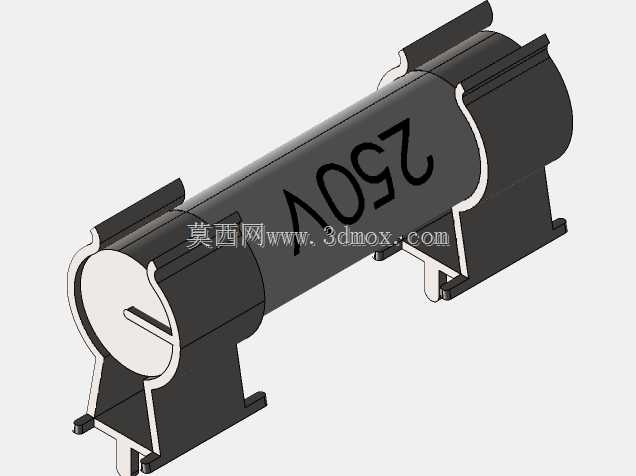

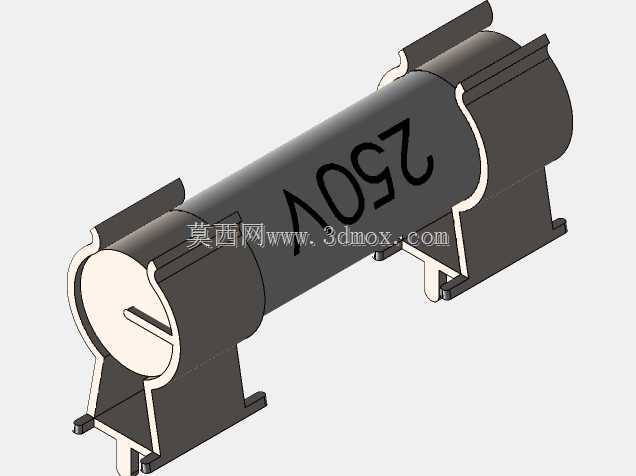

　　设计时还特意校核了周边元件的安全距离：熔芯两端带电部分和周边走线、外壳结构件的电气间隙满足250V电压等级的安规要求，夹座的金属冲压折弯处做了圆角处理，没有尖锐毛刺，装配和更换熔芯时不会划伤操作人员手指。整套模型把熔芯、左右两个夹持支架拆分为独立零件，既可以在装配环境里模拟熔芯插拔更换的动作轨迹，也能单独导出夹座的尺寸用于冲压件开模校核，结构设计人员拿到模型后可以直接完成板上布局干涉检查，不用再二次测量元件尺寸。
