三臂放射式三角连接支座结构件

项目分类:通用机械零部件 发布时间:2023-10-24 ID:714232
  • 三臂放射式三角连接支座结构件
  • 三臂放射式三角连接支座结构件
  • 三臂放射式三角连接支座结构件

  这款三臂放射状三角支座属于轻载传动与支撑系统里的典型转接构件,日常在小型轻工设备、桌面级工装夹具、自动化输送线的从动端支撑、检测设备的台面调平组件里都能见到同类结构,核心作用是把中心转轴的载荷均匀分散到三个呈120度左右分布的外接安装点位,替代传统单臂悬臂或者方形法兰盘的布局,在有限安装空间里获得更优的受力对称性。

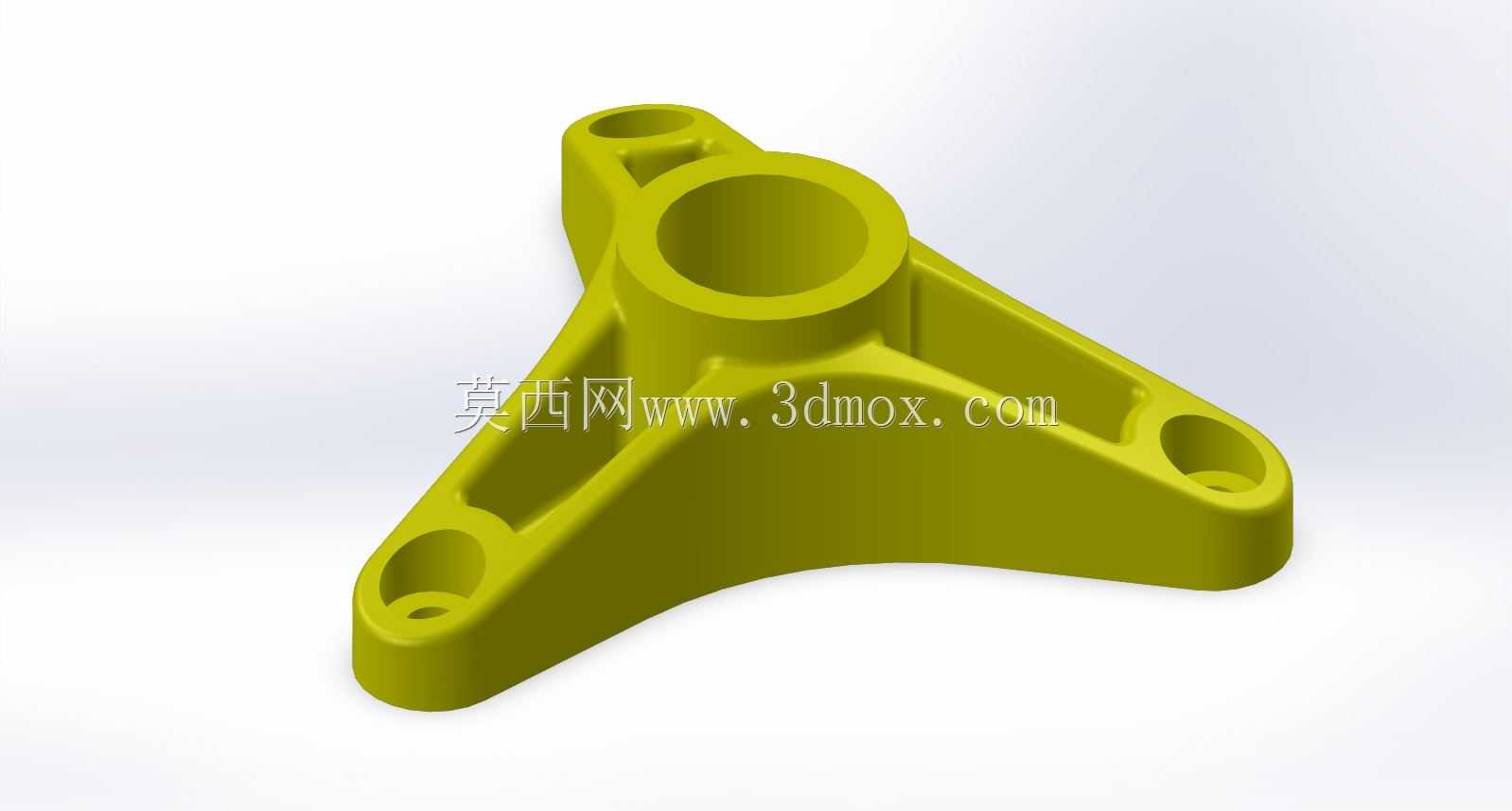

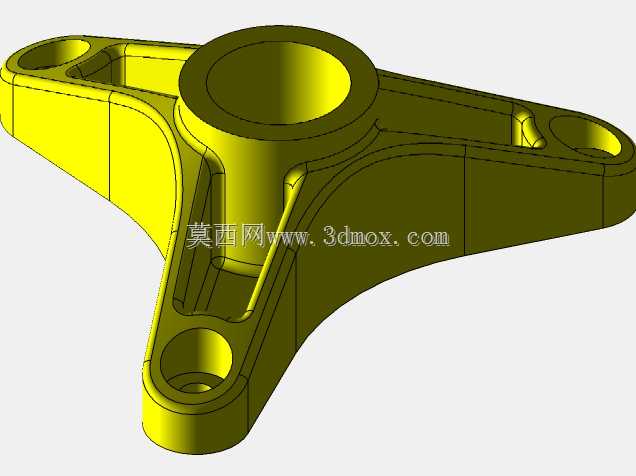

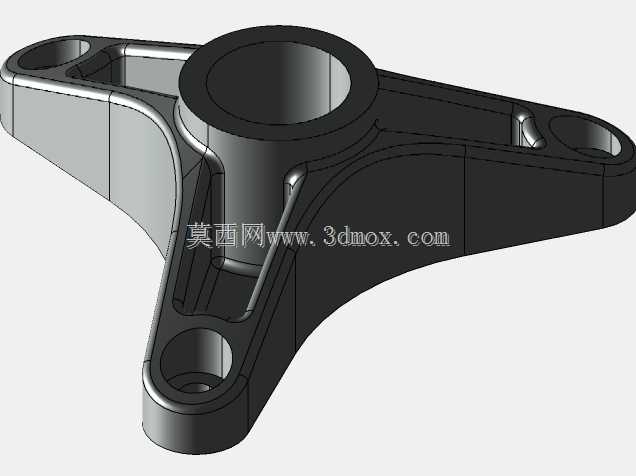

  从实际装配边界来看,构件中心是带贯通内孔的加厚轴套段,这个内孔的配合面预留了足够的轴向长度,既可以穿入转轴作为铰接回转支点,也可以压入衬套、直线轴承来实现滑动导向,轴套外壁做了整圈加厚凸台,避免螺栓锁紧或者轴承受力时孔口出现应力开裂。三条支撑臂从中心轴套向外平缓延展,臂身并非等厚直板,而是沿着载荷传递的走向做了变截面设计:靠近中心轴套的位置臂厚更大,向末端安装孔过渡时厚度逐步收窄,臂的两侧还做出了下沉式的凹槽加强结构,相当于在不额外增加整体重量的前提下,用翻边式的筋位提升臂身的抗弯截面模量,设备运行时哪怕三个端点受到不同方向的径向拉扯,臂身也不容易出现挠曲变形。

  三个臂的末端都设计了带沉台的贯通安装孔,孔位周边做了局部加厚凸台,螺栓穿过孔位锁紧时,压紧力完全作用在凸台端面上,不会把薄壁臂身压出凹陷;其中两个臂的末端孔位旁还预留了小的定位凹点,装配时可以快速对准销钉做周向防转,不用反复调整支座的回转角度。整体外轮廓的所有转角都做了大圆角过渡,没有尖锐的应力集中棱边,如果采用铸造成型工艺,熔融的金属或者工程塑料熔体可以顺着流畅的臂身轮廓充满型腔,冷却过程中壁厚过渡均匀,不会在厚大的中心轴套和薄壁臂的交接位置出现缩孔、凹痕缺陷;如果采用机加工方式从整块坯料铣削成型,圆角路径也能减少刀具的频繁换向,降低加工震动带来的表面振纹。

  设计这类支座的时候,首先要敲定的是三个末端安装孔的中心分度圆直径,这个尺寸直接决定了整个支撑结构的占地边界,需要和设备机架上预设的安装螺孔点位完全匹配,中心轴套的内孔直径要和所配转轴的公称直径匹配,轴套的轴向高度要略大于配套轴承或者衬套的宽度,保证轴向定位时不会出现窜动。三条臂的展开角度没有做成绝对均等的120度,而是根据实际安装空间里周边管线、相邻构件的避让需求微调了其中一个臂的朝向,既保留了三角支撑天生的稳定性——三点接触即可自动适配安装平面的平面度误差,不会像四点法兰那样出现个别孔位虚接、锁紧后构件内应力残留的问题,又能避开设备里其他运动部件的运动行程。这类支座在承受偏载的时候,三条臂会分别承担拉、压不同方向的分力,力流从末端安装孔沿着臂身的加强筋顺畅传递到中心轴套,整个结构没有突兀的截面突变,长期往复受力下的疲劳寿命比等厚平板切割出来的简易三角支架高出不少,很多需要同时支撑中心回转件、又要在三个方向固定到不同机架立面的场景里,这种结构的适配性远高于标准方形法兰。
