绞吸式挖泥船前端切削绞刀总成

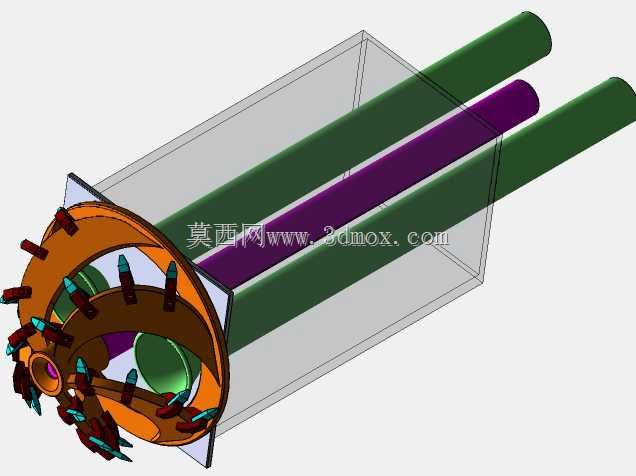

　　这套三维结构呈现的是绞吸式挖泥船最前端的水下作业核心段，把绞刀切削盘、驱动支承架、两根并排输泥管以及中间动力传动轴整合在同一装配体里，整体呈长筒悬臂形态，作业时整段结构从船艏桥架斜向伸入河床或海床。前端圆形绞刀盘是直接接触土层的部件，盘面上沿圆周交错布置多组带刀齿的切削臂，刀齿朝向随旋转方向排布，转动时能够把密实的泥沙、黏土甚至松散砾石逐层刮削、翻松，搅混形成泥浆后，再由紧邻绞刀后方的吸口抽走。两根平行的绿色长管构成输泥通道，一根承担高压冲水补给，用来稀释切削下来的土体、降低泥浆浓度，另一根作为抽吸主管，把混合后的泥浆送往船体内的泥泵，再经排泥管输送到指定卸泥区；中间紫色长轴则把船端动力传递到绞刀盘，保证切削扭矩稳定输出。

　　外围的透明框体在建模里用来标定桥架护罩或安装包络边界，提示该段在收放、回转和下放过程中不能与船体结构、桥架耳轴发生干涉。从设计思路看，绞刀盘采用开式辐条加环形刀座的布局，既减少大石块卡滞的概率，也让被搅松的土体能够顺畅流向吸口；刀齿做成可拆换形式，磨损后只需单独更换齿尖，避免整体报废。长管与刀盘之间通过法兰和支承肋板连接，悬臂段需要重点校核自重、切削反力和波浪冲击叠加下的弯曲变形，因此靠近刀盘的支承环做了加厚处理。现场选型时，绞刀直径决定单次切削宽度和切深，两根管道的中心距、外径以及轴段长度直接对应船艏桥架的开口尺寸和下放行程，安装边界还要预留吸口调节间隙和检修空间。这类结构广泛用于河道清淤、港口航道加深、围海造地吹填和水库淤积清理，建模时把刀齿、辐臂、管路和传动轴分层装配，便于检查运动干涉、布置耐磨衬板并核算管路走向。
