水翼冲浪板升力翼组支撑结构

　　这套水翼结构主要服务于无动力冲浪板、风筝冲浪板及小型水翼推进平台，核心作用是在板体获得一定前进速度后，通过浸没在水面以下的升力翼产生向上的水动力，将整块板体抬离水面，大幅降低板体与水面之间的摩擦阻力，让使用者在更小的浪况或者更低的牵引动力下也能维持稳定滑行。整套结构分为三个核心部分：顶部与冲浪板底板连接的安装法兰、中间垂直布置的流线型支撑立柱、底部横向贯穿的升力翼组，其中升力翼组又包含前侧大展弦比主升力翼与后侧小面积安定翼，前后翼沿纵轴错开布置，主翼承担八成以上的升力载荷，后安定翼负责平衡水动力力矩、抑制俯仰方向的自发振荡。建模过程中优先处理的是翼面与立柱的过渡融合区域：立柱采用对称低速翼型截面，沿高度方向弦长逐步收窄，

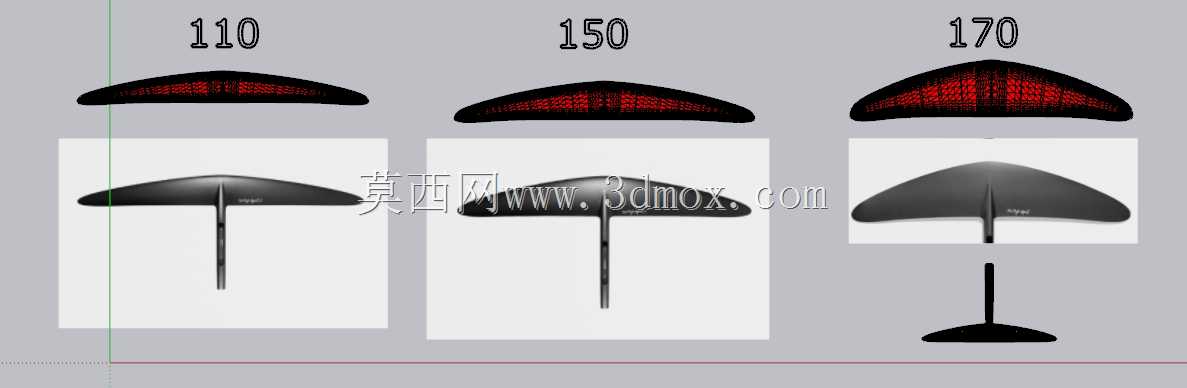

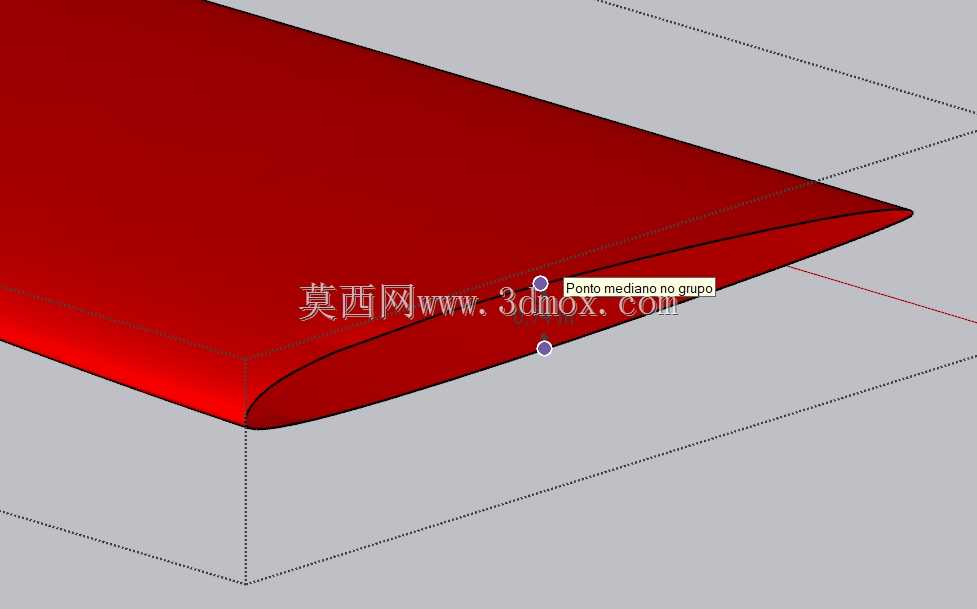

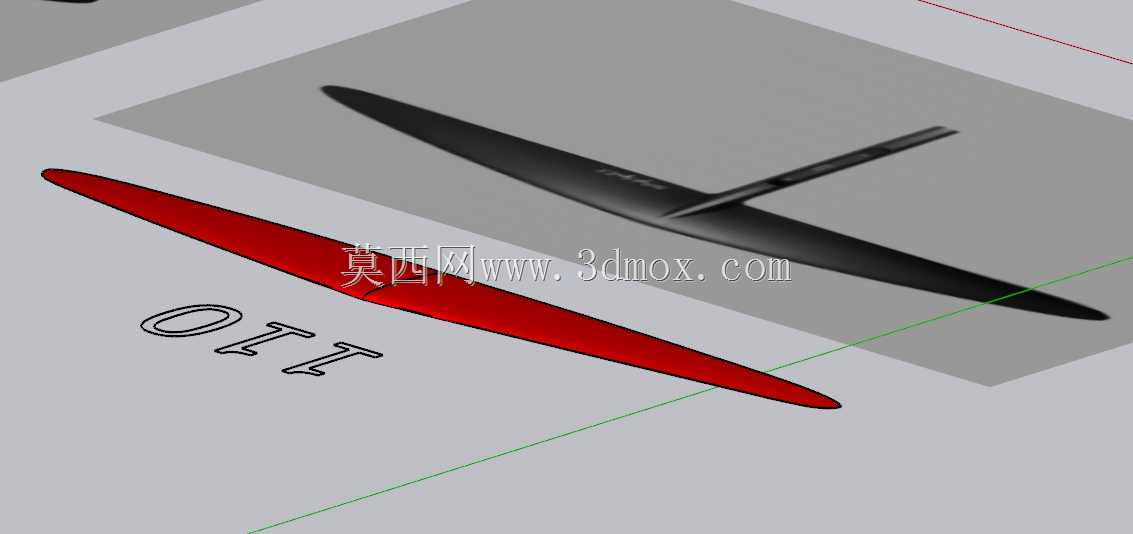

　　既减少立柱在水中行进时的形阻，也避免立柱两侧出现不对称涡脱引发航向抖动；主翼采用带适度上反角的低阻层流翼型，翼尖做削尖处理以削弱翼尖涡的诱导阻力，翼根与横向连接杆的交接处做了大圆角顺滑过渡，避免应力集中在交变水动力载荷下出现结构疲劳。安装边界方面，顶部法兰预留了与标准冲浪板水翼安装位匹配的孔位间距，法兰底面完全贴合板体底部的安装平面，立柱总高度决定了板体抬离水面后的净空高度，110、150、170三个规格对应不同的立柱高度，可适配不同浪高的使用场景：小高度版本适合近岸小浪、初学者练习，大高度版本适合开阔水域高速滑行，允许板体在起伏浪况下仍能保证翼组完全浸没、不会因浪面波动露出水面失速。

　　底部横向连接杆的前后翼安装位预留了统一的装配接口，可根据使用者的体重、期望滑行速度更换不同面积的主翼：大翼面积低速度下即可产生足够升力，适合低速休闲滑行；小翼面积高速下阻力更小，适合竞速场景。整套结构的所有外露棱边均做了流线化修型，没有突兀的直角凸起，既降低航行阻力，也避免使用者在落水时被尖锐棱边磕碰。在结构校核层面，立柱需要同时承受升力带来的竖直弯矩与转向时的侧向弯矩，因此截面沿高度方向的厚度分布做了针对性优化，靠近顶部法兰的区域截面厚度更大，向底部翼组方向逐步减薄，在保证整体刚性、控制翼面航行形变量的前提下尽可能降低结构自重，避免板体头部过重影响操控手感。
