双缸卧式往复蒸汽动力传动机构

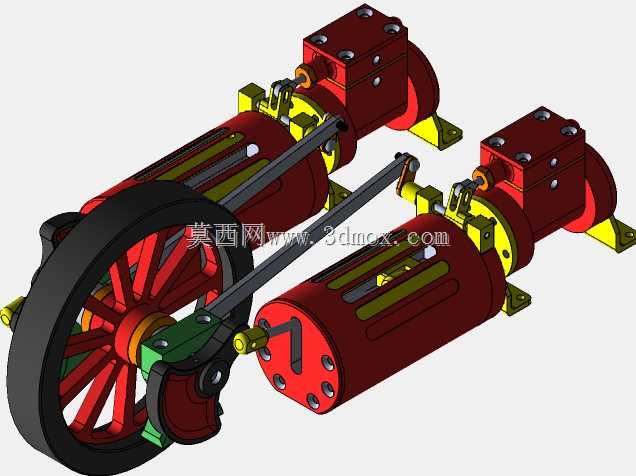

　　这套双缸卧式往复动力传动结构，常见于老式固定式蒸汽动力站、小型船用辅机以及早期车间集中动力输出场景，整套机构将两台平行布置的卧式缸体通过共用的曲柄飞轮轴联动，靠两侧连杆把活塞的直线往复运动转化为飞轮的连续回转，再由飞轮轴端向外输出扭矩，驱动皮带轮组、传动轴或者小型加工设备运转。从结构布局来看，两个缸体沿轴向平行排布，缸身采用带加强筋的圆筒壳体，端部缸盖通过周向均布的螺栓紧固，方便后期拆解更换活塞密封件；缸体上方集成了方形的阀室组件，配气阀的联动摆杆直接和连杆侧的偏心拨叉衔接，不需要额外搭建复杂的外置正时机架，管路走线和阀件检修空间都留得比较充裕。底部的支撑脚直接落在混凝土基础或者型钢机架上，安装时两个缸体的轴心线要和飞轮轴保持平行，

　　连杆大头和曲柄销的配合间隙需要在总装时逐一校核，避免运行中出现侧向别劲。大直径飞轮采用辐条式结构，既靠自身轮缘的储惯量平衡双缸交替做功的转速波动，厚重轮缘也能在负载突变时稳住输出转速，减少缸内压力波动带来的冲击。设计阶段先确定活塞行程和缸径的匹配关系，再反推曲柄回转半径、连杆长度的比例，通常连杆长度取曲柄半径的四到五倍，以此降低活塞对缸壁的侧向压力；阀室的摆杆行程根据配气相位调整，保证进排气时序和活塞上下止点位置对应。整机的安装边界要预留出飞轮外侧的皮带传动安全距离，缸体尾部也要留出缸盖抽芯、活塞抽出的检修空间，底座地脚孔的位置对应两个缸体支撑脚和飞轮轴承座的三处承重点位，运行时的往复惯性力可以通过双缸错相位布置部分抵消，

　　降低基础的振动载荷。建模过程中所有运动副都按实际装配关系做了配合约束，活塞在缸筒内的滑动、连杆两端的铰接、飞轮轴的回转都可以直观模拟，能直接用于动力原理演示、老旧设备改造测绘以及小型动力装置的方案参考，结构里的紧固件、铰接销轴、密封端盖都做了独立零件拆分，出工程图时可以直接统计明细件，核对加工和装配的干涉问题。
