多工位级进钣金冲压模具结构

　　这套模具面向薄板五金件的连续冲压生产，典型应用于电子接插件、家电支架、小型安装板和精密垫片等零件加工。条料沿送料方向进入模面后，依次完成冲定位孔、局部冲裁、折弯、成型和分离，各工位之间依靠载体保持料带连续，减少单件定位误差。

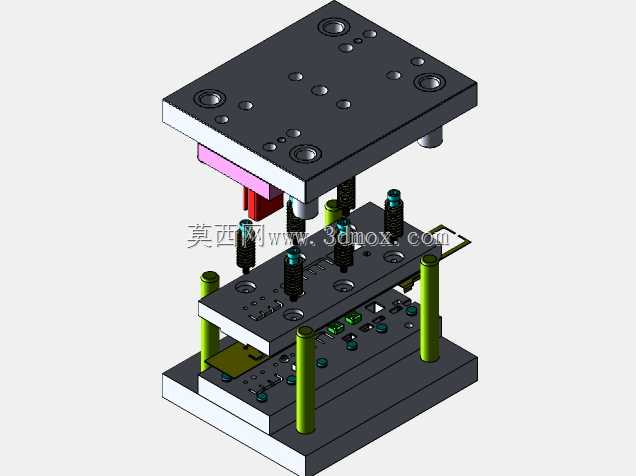

　　结构上采用上下模座、卸料板、凹模板和多组弹性元件组成。四根绿色导柱布置在模架四角，为上下运动提供刚性导向；导套与模座配合后，可控制合模过程中的侧向偏移。黑色弹性元件围绕冲头区域分布，开模时提供稳定卸料力，使材料从凸模表面顺利脱离，避免带料上浮。

　　冲头与镶件按工位分区布置，细小冲孔位置采用独立镶套，便于磨损后更换；折弯工位通过凸凹模间隙控制材料流动，成型区则考虑回弹补偿。模具上部安装面预留压板和固定孔，下部模座对应设置承压面，能够直接装夹在机械式或液压式压力机工作台上。

　　设计时需要重点核对闭模高度、送料步距、冲裁力总和以及压力中心。条料宽度由导料销和侧刃定位约束，边缘应保留足够载体宽度，防止高速送料时扭曲。卸料板不仅承担压料作用，还对细小凸模形成导向保护，因此其与凸模间隙通常小于冲裁双面间隙。

　　从三维结构看，各板件分层清晰，螺钉、销钉和弹簧位置避开冲裁刃口，销钉承担定位，螺钉负责锁紧。模具维护时可按板件顺序拆卸，刃磨后需通过垫片补偿闭合高度。整体结构强调连续生产稳定性、换件便利性和冲压过程中的导向精度。
