多腔铝制品注塑成型模具结构设计

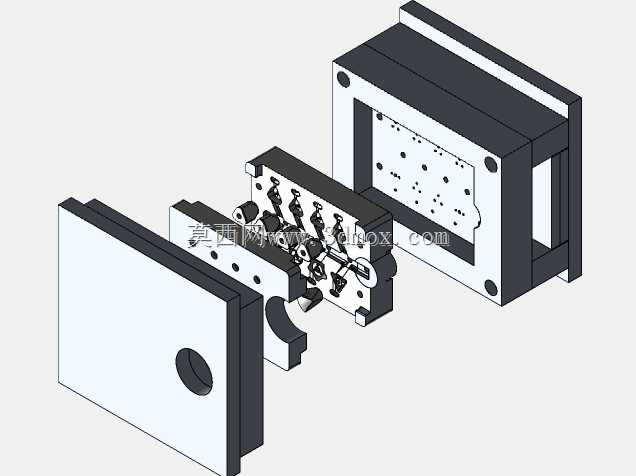

　　这套多腔铝制品成型模具，主要面向消费电子、小型五金配件领域的铝制结构件批量生产场景，可在单模次内完成多个同规格铝制品的压射成型，适配卧式冷室压铸机的安装接口，能有效降低单件产品的成型周期与生产能耗。从结构布局来看，模具采用三板式模架结构，定模侧设置主浇道与分流道布局，分流道采用梯形截面设计，可在保证铝液充型流速均匀的前提下，减少浇注系统的凝料重量，降低原料损耗。动模侧集成了多组成型型芯与顶出机构，顶杆排布对应每个制品的非外观面位置，避免顶出痕迹残留在产品外观区域，保证成型后制品的表面质量满足后续阳极氧化、喷涂等表面处理要求。模具的导向系统采用四组精密导柱导套配合，导柱设置在动模侧，导套嵌入定模板内，合模时可实现0.

　　02mm以内的定位精度，避免合模错位导致的型腔啃伤、制品飞边超差问题。冷却回路采用随形布局，在定模型腔镶件与动模型芯内部均设置了循环冷却水通道，通道距离成型面的距离控制在12-15mm区间，可保证成型过程中型腔各区域温度均匀，将制品成型后的收缩变形量控制在0.1mm以内，满足铝制结构件的尺寸装配公差要求。在排气设计上，模具在每个型腔的铝液最后填充位置设置了排气槽，排气槽深度控制在0.08mm，既可以顺畅排出型腔内的空气，避免制品出现气孔、填充不足等缺陷，又不会导致铝液窜入排气槽形成飞边。模具的成型镶件采用模块化设计，单个型腔镶件可独立拆卸更换，当某一型腔出现磨损或损伤时，无需拆卸整套模具即可完成镶件更换，大幅缩短模具维护的停机时间。

　　从安装边界来看，模具的整体外形尺寸适配200吨级压铸机的拉杆间距，模脚高度匹配设备的顶出行程要求，定位圈直径与设备浇口套尺寸完全适配，吊装孔设置在模架的四个角位，可满足车间常规吊装作业的操作需求。这套模具的设计思路核心是平衡批量生产效率与制品成型质量，通过多腔布局提升单模次产出，同时通过精密的导向、冷却、排气系统设计，保证每个型腔成型的制品尺寸一致性，适配铝制品大批量连续生产的工况要求，在小型铝制结构件的生产场景中，可将生产效率提升4倍以上，同时将制品的不良率控制在较低水平。
