折弯开槽金属钣金护罩结构设计

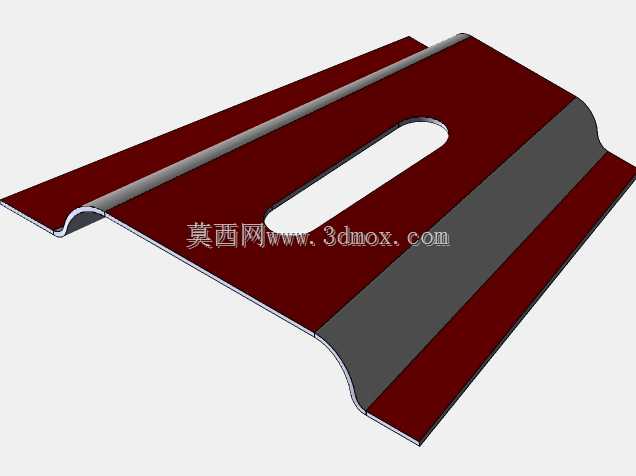

　　该钣金件面向机床外围防护、设备导轨侧挡、小型工装台面遮罩等场景，采用薄板折弯成型思路完成结构表达。零件主体为一块近似矩形的金属板，板面中部开设长圆形贯通槽，槽体沿长度方向布置，可用于避让调节螺杆、滑动连接件或走线位置，使护板在固定后仍保留一定的装配调整余量。两侧边缘采用不同形式的折弯处理，其中一侧为小半径向上翻边，另一侧形成较宽的折面，既提高薄板的抗弯刚度，也避免锐边直接外露。

　　从实际用途看，这类零件常用于CA6140相关机床改造、自动化工作站外侧遮挡以及设备检修口盖板。它不承担主传动载荷，主要作用是隔离运动部件、阻挡切屑飞溅、引导杂物滑落，并为内部机构提供一层可拆卸的防护界面。板面长槽的位置需要与下方紧固件或滑移组件对应，若槽宽过大，会削弱截面并增加振动变形；若槽边距过小，折弯或使用过程中容易出现应力集中。建模时应先确定安装基准面，再反推槽孔中心、折弯线和外轮廓边界。

　　外形边界以平板展开尺寸为基础，折弯后占用空间包含板厚、翻边高度和弯曲回弹量。安装面应尽量贴合机架型材或焊接支座，折边方向需避开相邻皮带、手轮、刀架和维护工具的运动范围。对于需要频繁拆卸的位置，长槽可配合螺钉实现快速对位；对于固定防护位置，则可在折边或平板区域补充圆孔、压铆螺母或点焊加强片。

　　结构设计上，宽面区域承担主要遮挡功能，翻边用于提升刚性，圆弧过渡段能够降低尖角处的开裂风险。薄板件在三维建模中需要特别注意折弯半径、K因子、展开长度和切口释放，不能只按视觉曲面处理。若后续投入激光切割与折弯加工，还应校核展开后槽孔到折弯线的最小距离，保证成型后孔位不被拉扯变形。整体结构简洁，适合作为钣金折弯、开孔避让、护罩装配和机床附件设计的练习实例。
