Runcam拇指相机V2宽幅ND滤镜结构

　　这套结构面向穿越机机载拇指相机的户外航拍场景，针对Runcam Thumb Pro V2这类轻量化广角拍摄单元开发，核心作用是在强光飞行环境下压低进光量，避免航拍画面出现过曝、快门速度过高导致的果冻效应与动态画面断层，让飞手在晴天正午、雪地、海面这类高反射场景下也能获得自然的运动模糊与通透的画面层次。

　　从实际装机边界来看，该滤镜完全适配对应相机的前置镜头轮廓，整体采用带圆角的近方形外框，没有多余突出结构，整机装在竞速穿越机的机头挂载位时，不会和机架的相机固定座、防撞海绵或者前置图传天线发生干涉，整机起飞重量的增量控制在极低范围，不会打乱小轴距穿越机原本的重心配平，也不会给飞控的PID调校带来额外负担。

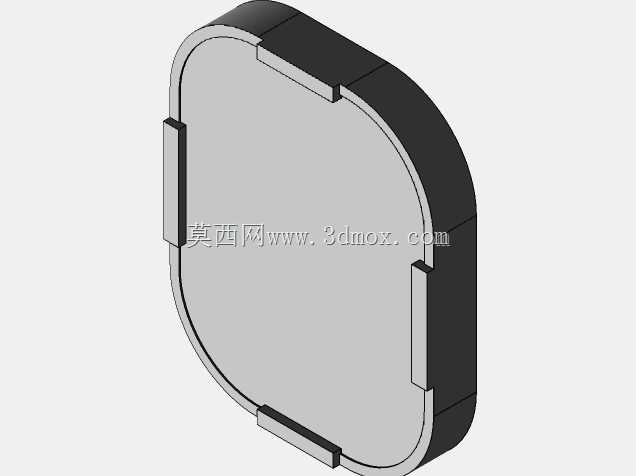

　　结构设计上没有采用旋拧式滤镜的螺纹方案，而是在框体四周布置了四处弹性卡扣位，卡扣的凸起位置刚好对应相机镜头外圈的预留卡位，安装时对准镜头正面轻压即可完成锁定，拆卸时从侧边预留的缺口轻撬就能取下，在外场快速换飞不同光线场地时，不需要拧动多圈螺纹，也不会出现旋拧过程中碰歪镜头镀膜、手汗沾污光学面的问题。框体的内侧做了一圈下沉限位台阶，台阶的贴合面和相机镜头前端面完全平行，压合后滤镜的光学平面和镜头光轴保持垂直，不会出现偏轴导致的画面一侧虚焦、暗角加重的问题。

　　框体的边角做了全包圆角处理，没有尖锐棱边，在穿越机发生轻度炸机、擦碰障碍物的时候，框体首先承接冲击力，避免镜头前端的光学镜片直接磕到地面或者树枝，卡扣的让位槽也预留了轻微形变余量，碰撞时不会因为硬冲击直接把卡扣崩断，哪怕滤镜整体被蹭脱，也不会碎裂卡在镜头座上损伤相机本身。

　　建模过程中先逆向拟合了相机镜头外圈的完整轮廓，把卡扣的插拔行程控制在0.3毫米左右，既保证安装后没有松旷晃动，又不会因为卡扣过紧导致用户拆装时掰裂塑料框；滤镜的光学镜片嵌在框体中部的环形槽内，槽边预留了粘胶位，装配时打胶固定后完全封死缝隙，飞行过程中遇到雨滴、扬尘也不会从框体和镜片的间隙进到镜头表面，适配FPV飞行常见的雨天、沙尘场地使用需求。外框的整体厚度控制在极薄范围，不会遮挡广角镜头的边缘视野，画面四角不会出现滤镜框穿帮的黑边，完全匹配该相机宽视角的拍摄范围。
