立式铰接安装支座钣金支架结构

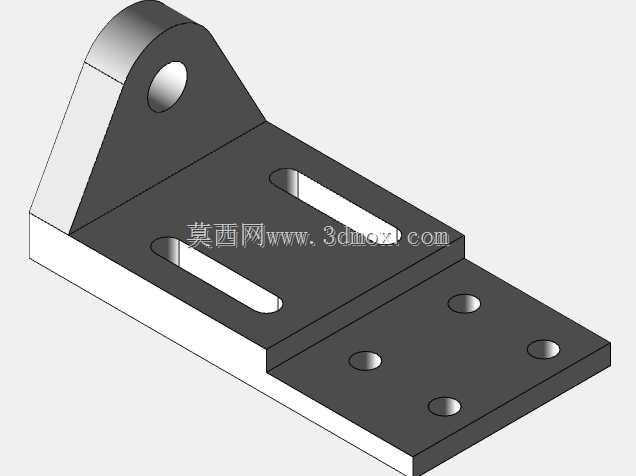

　　这款支撑支架在常规轻工输送线、小型工位辅机以及桌面式工装台架里使用频率很高，结构拆分后逻辑非常清晰：下半部分是一块平直的矩形安装底板，底板上预留了两类安装特征，靠近外端的区域均匀布置四个圆形沉孔，用来穿入内六角螺栓把整个支架锁固在设备台面、型材框架或者预制基座上；靠近立板的区域开设了两条平行的长圆形腰型槽，槽的延伸方向和底板长边保持一致，这部分预留的调节余量，能抵消现场安装时基座螺孔的位置公差，不需要在装配阶段返工扩孔，哪怕后期需要微调支架的轴向固定位置，松开紧固件就能小幅滑移调整，对现场修配非常友好。底板上方垂直竖起一块带圆弧顶的立板，立板顶端加工出一个同轴贯通的圆形铰接孔，这个孔是整个支架的核心功能位：孔内可以穿入销轴、

　　铰接螺栓或者小型转轴，用来挂载摆臂、连杆、张紧轮支座、传感器摆架或者小型导向组件，让被支撑件可以绕孔轴线完成小角度摆动，常见于皮带张紧机构、翻盖防护门的铰接支点、微动触发摆杆的固定座这类需要回转自由度的工位。建模时先从底板的草图轮廓开始拉伸，先保证底板底面为完全贴合的基准平面，避免安装时出现翘曲虚接；立板和底板的交接位置做了连续的折弯过渡，没有留尖锐的应力集中棱边，载荷从顶端铰接孔传递下来时，可以顺着立板壁面均匀分散到底板整个贴合面上，不会在交接拐角处出现应力突变。外形尺寸上底板的长宽比例偏向窄长型，四个固定孔分布在底板四角附近，支撑跨距足够大，承受侧向摆动力时不容易出现倾覆；

　　立板的高度控制在铰接孔中心到底板表面的距离适配常用小型销轴组件的安装空间，立板厚度和底板厚度匹配，顶端铰接孔的周边留足了环形实体壁厚，销轴受径向载荷时孔壁不会出现压溃变形。实际选型时如果挂载的摆臂存在频繁往复摆动，可在铰接孔内压入配套衬套，避免基体孔壁反复磨损；底板的腰型槽长度覆盖了常规安装的公差补偿范围，既不会因为槽开得过长损失底板整体刚性，也不会因为槽长不足失去调节能力，整个零件没有复杂曲面，折弯和孔位加工工艺性好，单件小批量制作或者批量冲压成型都很容易实现，装配时不需要额外配做复杂定位面，直接贴合基座锁紧紧固件即可完成固定。
