U型槽式金属钣金防护围框结构

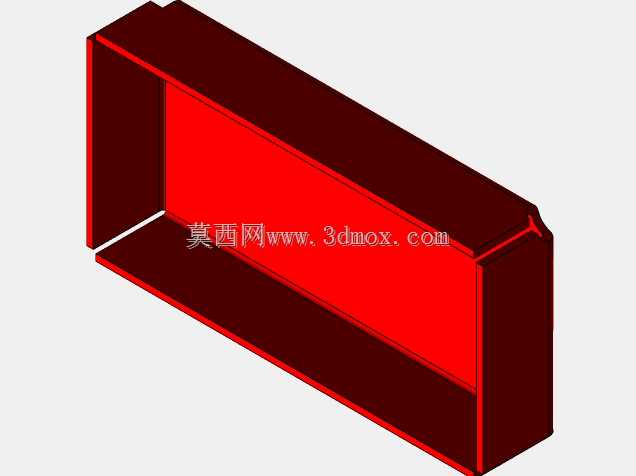

　　这套围框结构面向设备外侧防护与局部遮挡场景，整体呈开口朝向一侧的U型槽形态，由底板、两侧立壁及后壁围合而成，三面封闭、一面敞开，形成可容纳工件或机构伸入的槽腔。在机床配套中，这类构件常作为导轨端部护罩、排屑区挡板、夹具外围围挡或操作台侧封使用，能够阻挡切屑飞溅、切削液外溢，同时避免操作人员误触运动部件。

　　从结构思路看，构件以等厚薄板折弯为主要成型手段，侧壁与底壁通过折弯过渡连成一体，减少拼焊工作量；外轮廓棱线平直，转角处保留折弯圆角，既符合钣金工艺最小折弯半径要求，也能降低应力集中。槽口边缘做了翻边或折边处理，一方面提高薄板整体刚性，抑制长侧壁在振动下的颤动与变形，另一方面消除锐边，便于装配时贴合相邻机架。端部可见斜切收口造型，使围框在避让周边部件时更紧凑，也让外观过渡更顺。

　　实际布置时需重点核对槽腔净宽、净深与立壁高度三个边界尺寸：净宽决定可容纳的机构或工件最大宽度，需在运动件外侧预留安全间隙，避免热膨胀或装配公差导致干涉；净深影响遮挡范围，过短则防护不到位，过长则增加材料占用并可能与检修空间冲突；立壁高度则要兼顾飞溅遮挡角度与人员观察、操作视线。安装面上可沿底壁或侧壁外缘预留螺栓孔、焊接凸缘或卡扣位，与床身支架连接；建模时应统一板厚参数，折弯系数、K因子与展开长度按实际板材设定，确保下料尺寸与折弯后成品一致。

　　功能上，该围框属于典型的薄壳防护件，依靠折边和封闭截面获得刚度，而非靠增加板厚。长跨度侧壁若刚性不足，可在背面增加压筋或点焊加强梁；需要频繁拆装检修的场合，则可在侧壁开设观察窗或检修口并附加盖板。表面处理可根据工况选择喷塑、喷漆或镀锌，红色外观多用于安全警示区域，提示此处存在运动或高温风险。整体结构简单、工艺成熟，适合激光切割下料后数控折弯成型，小批量也可通过手工折弯配合简易工装完成，是机床与自动化设备外围防护中通用性较强的钣金基础构件。
