欧标木质物流仓储托盘结构设计

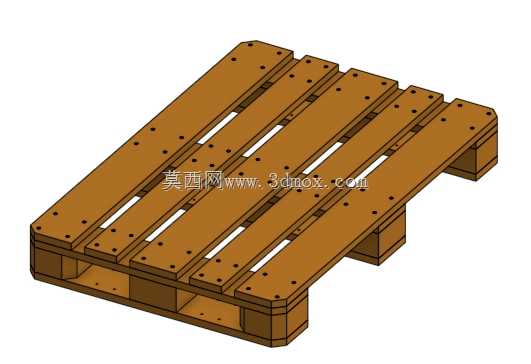

　　这款800mm×1200mm规格的木质托盘是车间仓储、干线物流与生产线边工位最常见的单元载具，建模时完全按照欧标CP类托盘的铺板排布、墩块间距与底梁布局还原，所有板条开孔、倒角与装配间隙都参照实际木制品加工工艺搭建，可直接用于物流系统仿真、仓库布局规划、输送线适配校核以及叉车作业动作模拟。

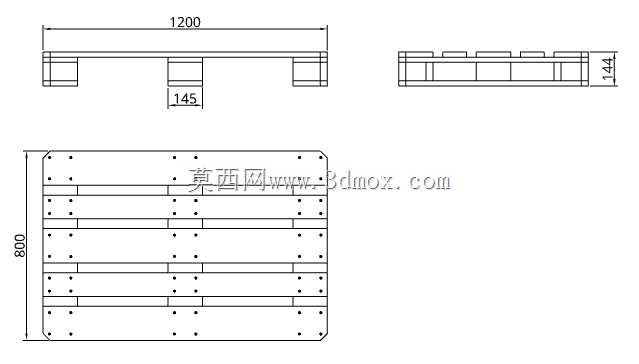

　　从现场使用逻辑来看，托盘的核心作用是把零散箱装、袋装或工装承载的货物归集为标准单元，让手动液压车、平衡重叉车能够从叉孔进叉完成整托搬运，也能匹配自动化立体库的堆垛机货叉、辊筒输送线的支撑位以及货架横梁的存放边界。建模阶段首先确定的是外轮廓边界：长度方向1200mm、宽度方向800mm，这个尺寸刚好适配标准集装箱内部排布，两托并排或周转堆放时不会超出车厢限界；铺板之间预留均匀缝隙，既减轻自重，也能让粉尘、积水自然漏下，避免仓储过程中板面积污打滑。

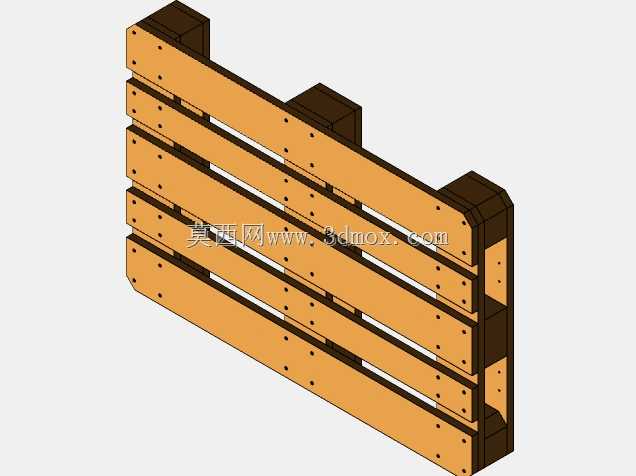

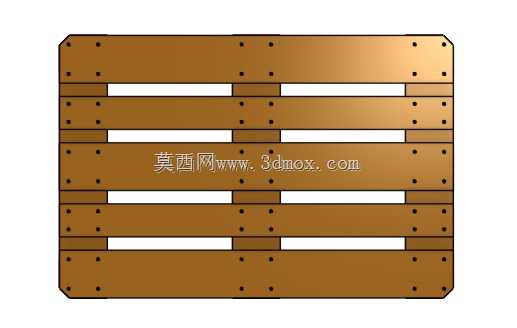

　　结构上采用顶铺板+中间支撑墩+底铺板的经典川字布局，顶面九块纵向铺板沿长度方向排布，板面上的预制孔位对应自攻钉或膨胀钉的装配位置，边缘做小圆角处理，避免人工搬运时毛刺划伤，也降低叉车碰撞时板边劈裂的概率。九个实木支撑墩分三列均匀分布，墩块之间留出的双向叉孔满足四向进叉需求，不管叉车从长度方向还是宽度方向靠近，都能顺利插入货叉，适配狭窄通道内的转向作业。底部三根横向底梁把墩块串联为整体，落放时受力均匀分散，在货架横梁上存放时，底梁直接搭在横梁支撑面上，不会出现局部悬空弯折。

　　设计校核时重点关注承载边界：额定静载堆垛状态下，多层托盘叠放的重量通过墩块垂直传递，铺板厚度与墩块承压面积匹配常规散货堆放载荷；动载搬运工况下，货叉举升时底梁与墩块的连接位置承受弯曲应力，板条钉接位置的开孔排布刚好避开木材应力集中区。模型还原了木材装配的真实间隙，没有把多块木板做成单一实体，在做物流动画演示时，可以清晰展示托盘各组成部件的装配关系，也能导出用于木加工厂家的下料尺寸参考，帮助工艺人员快速统计铺板、墩块、底梁的板材规格与数量，省去从零测绘标准托盘的工作量。
