斑马条码扫描枪U型握持支撑托架

　　该结构件对应斑马DS3608-SR系列工业条码扫描器的手持握持支撑托架，在仓储出入库核验、产线工位扫码、物流分拣道口、商超盘点作业场景中，作为扫描枪枪身的握持承托骨架使用，操作人员单手握持托架完成条码对准扫描动作，长时间作业下可分散手部握持应力，降低操作疲劳。

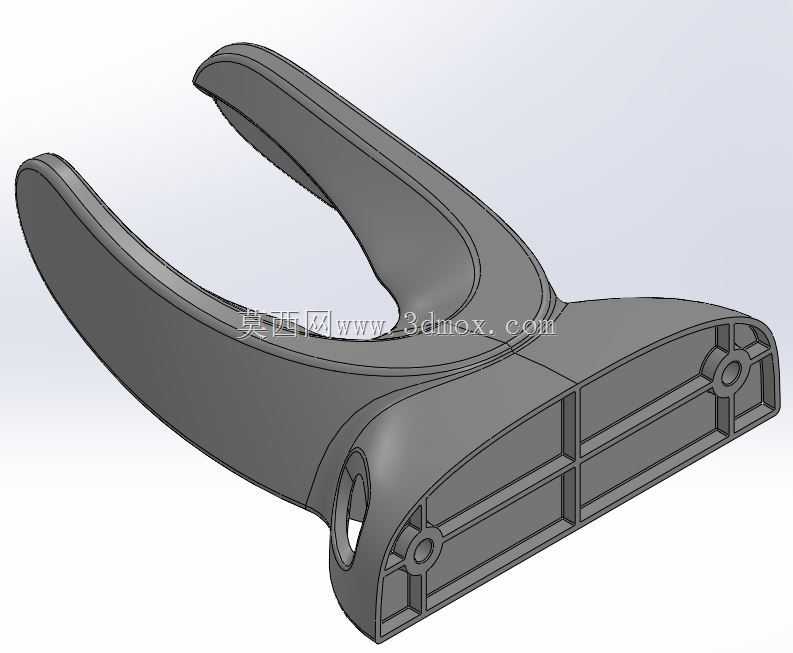

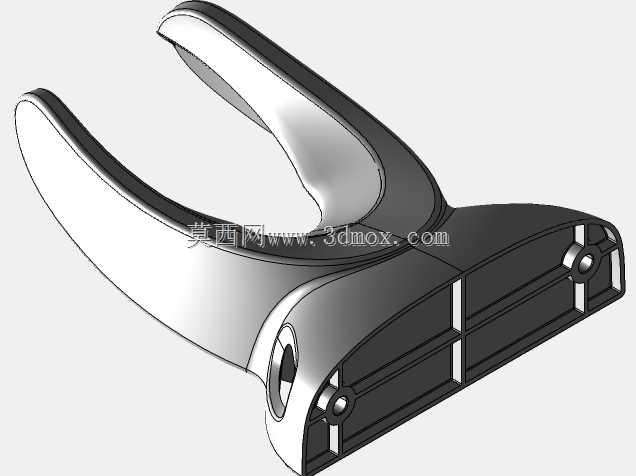

　　从结构设计逻辑来看，托架整体采用U型开口环抱构型，两个弧形支臂沿扫描枪枪身两侧轮廓延伸，内曲面完全贴合扫描枪外壳的弧面走势，装配后支臂与枪身侧壁无硬点干涉，握持时手掌虎口位置恰好卡在U型开口的圆弧过渡段，手指自然收拢即可搭在扫描枪触发按键区域，符合人工机效握持姿态。托架底部为平直安装基座，基座内部做了纵横交错的加强筋布局，筋板厚度均匀控制在1.8-2.5mm区间，既保证基座与扫描枪枪身底部装配后的连接刚性，避免扫码晃动时托架出现形变松脱，又能控制整体塑件壁厚，防止注塑成型时出现缩痕、翘曲缺陷。基座两端预留了同轴铰接孔位，孔位周边做了局部加厚凸台，可配套转轴组件实现托架角度微调，适配不同身高操作人员的握持习惯，也可将扫描枪临时挂载在工位支架上，切换为固定扫码模式。

　　安装边界方面，托架整体轮廓随扫描枪枪身走势延展，U型支臂的开口宽度匹配DS3608-SR枪身的最大宽度，基座长度覆盖枪身底部的安装贴合面，铰接孔的中心距与扫描枪底部预设的装配孔位完全对齐，装配时无需对枪身做二次打孔改造，直接通过卡扣或紧固件即可完成固定。托架外边缘全部做了R3以上的圆角过渡，没有尖锐棱角，操作人员长时间握持不会出现硌手问题，支臂的壁厚从根部到端部逐步减薄，根部厚度更大以承受握持时的掰动载荷，端部做薄后可产生微量弹性形变，装配时能小幅撑开卡入枪身定位槽，到位后自动回弹卡紧，兼顾装配便利性与连接可靠性。结构建模过程中已对拔模角度做统一处理，所有沿开模方向的立面预留1.5度拔模斜度，加强筋与外壁交接处设置圆角避空，完全满足注塑量产的工艺要求。
