变速箱装配拆卸用液压拉拔工装

　　这套液压拉拔工装主要面向变速箱总成装配与拆解工位，在齿轮、轴套、轴承座圈等过盈配合件的压装和拔出作业中替代传统锤击、撬杠方式，避免冲击载荷损伤配合面与箱体孔系。现场维修场景里，重型变速箱内部轴系零件配合紧、操作空间受限，手动机械拉马往往施力不足且受力偏载，液压方案能够以稳定轴向力完成平稳拆卸。

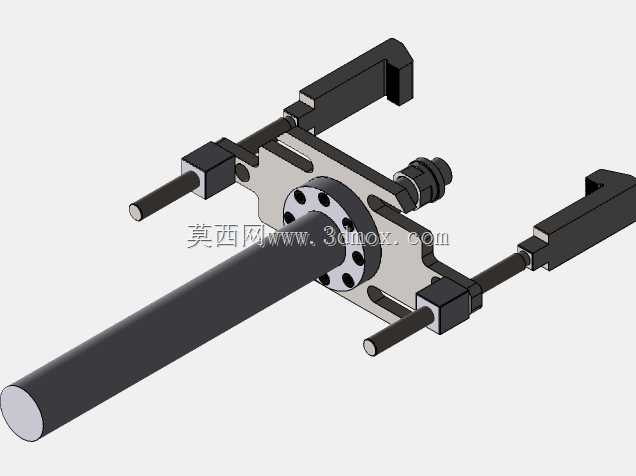

　　结构上采用横梁承载加双侧可调卡爪的布局，中部设置液压油缸与顶杆，工作时顶杆抵住轴端，两侧卡爪勾住被拆零件外缘，油缸进油后横梁承受反力，将零件沿轴线匀速拉出。横梁上的卡爪安装位置可沿导杆调节，以适应不同直径和不同钩挂深度的工件；导杆与锁紧块配合，保证两侧卡爪对称受力，减少偏心带来的卡滞。

　　建模时需要重点表达油缸连接法兰、销轴配合、卡爪钩口以及顶杆同轴关系。顶杆作为直接传力零件，其端面应与被顶轴端可靠贴合，长度方向预留足够行程；卡爪钩口承受较大弯矩，断面厚度和过渡圆角需按拉拔载荷校核。横梁与油缸法兰之间的螺栓孔分布，决定了油缸反力能否均匀传递到横梁，避免局部应力集中。

　　从安装边界看，两侧导杆外伸尺寸决定了工装可进入的箱体空间，卡爪张开范围对应可夹持零件直径，顶杆行程则影响一次进给能够完成的拔出距离。选型时应核对被拆轴承或齿轮的钩挂位置、轴端到卡爪支撑面的距离，以及油缸缩回状态下工装能否放入变速箱壳体周围。整体外形为长轴式对称结构，运输和存放时可将卡爪滑移至靠近横梁位置，减少占用空间。

　　液压接口位于油缸侧部，配管时需留出接头插拔和扳手操作空间，避免与横梁、导杆干涉。实际使用中，两侧卡爪必须同时贴合并锁紧，顶杆轴线应与被拆零件轴线重合，初压后检查钩挂点是否滑脱；若工件配合过紧，可辅以浸润、加热或分步加压，不宜盲目提高压力。该工装把液压推力、横梁反力和卡爪抓取整合为一体，适合维修车间、装配线返修区以及重型传动设备维护场合，结构表达清晰，便于开展受力分析、行程校核和非标改型设计。
