四柱式冲压工装模架结构设计

　　这套四柱导向冲压工装模架，是中小吨位开式压力机上完成薄板冲裁、浅拉伸、简易成型工序的核心承载部件，在五金小件冲压、家电钣金下料、电子端子冲制这类产线场景里，这类标准化模架可以直接搭配不同凸凹模刃口，省去每次重新搭建导向支撑结构的工作量，车间里小批量多批次换产时，模架本体不需要反复拆装，只更换工作区的刃口零件就能完成不同工件的加工，大幅缩短工装准备周期。

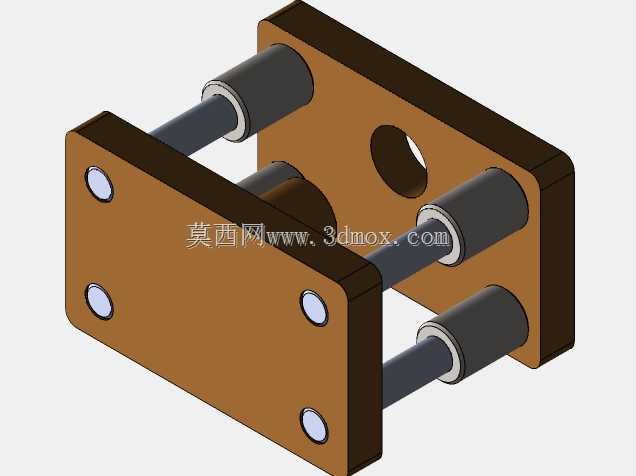

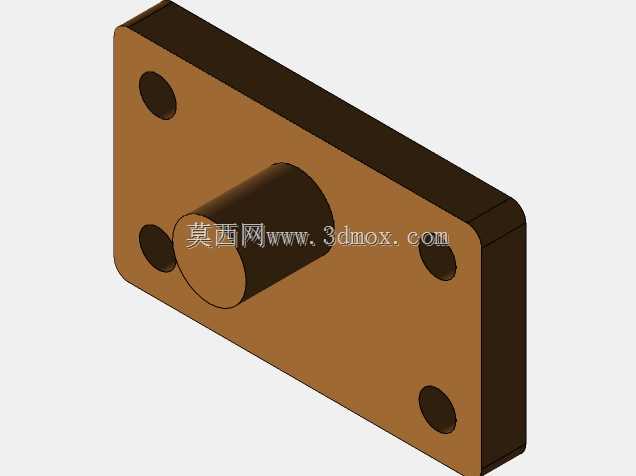

　　从结构布局来看，上下两块平行的模座采用矩形板式设计，四角预留的通孔既是导柱导套的安装定位位，也可直接穿过T型槽螺栓，将上模座固定在压力机滑块端面、下模座锁固在工作台面，安装边界完全适配常规CA系列普通车床改造配套的小型冲压工位，以及公称压力十吨到四十吨区间的开式可倾压力机台面尺寸，模座厚度经过受力校核，承受冲裁瞬间的交变冲击载荷时不会出现板面翘曲，保证刃口间隙全程均匀。

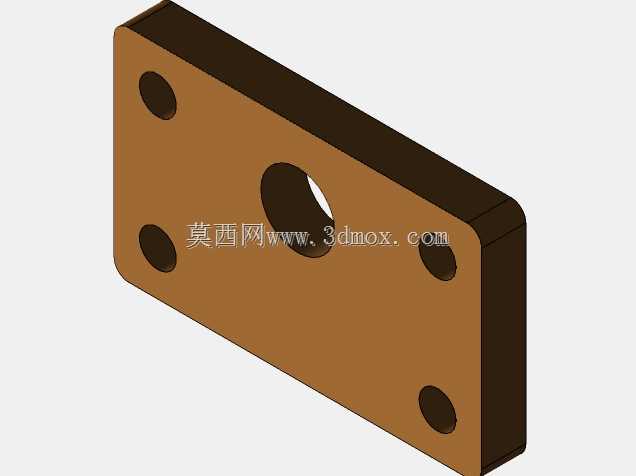

　　四根导向组件采用独立的导柱配合导套结构，导套压装在上模座对应孔位，导柱固定端嵌入下模座沉孔，滑动段表面做高频淬火处理，合模过程中上下模沿着导柱轴向精准进给，完全抵消滑块运行带来的微小横向偏移，避免冲裁刃口出现啃刃、毛刺超差的问题。中间区域预留的中空空间，既可以布置弹性卸料板、压料弹簧，也能安装成型凸模、凹模镶块，下模座中心开设的漏料孔可直接将冲裁完成的工件或者废料向下排出，顺着压力机工作台的落料口落入料箱，不需要人工中途清理模腔。

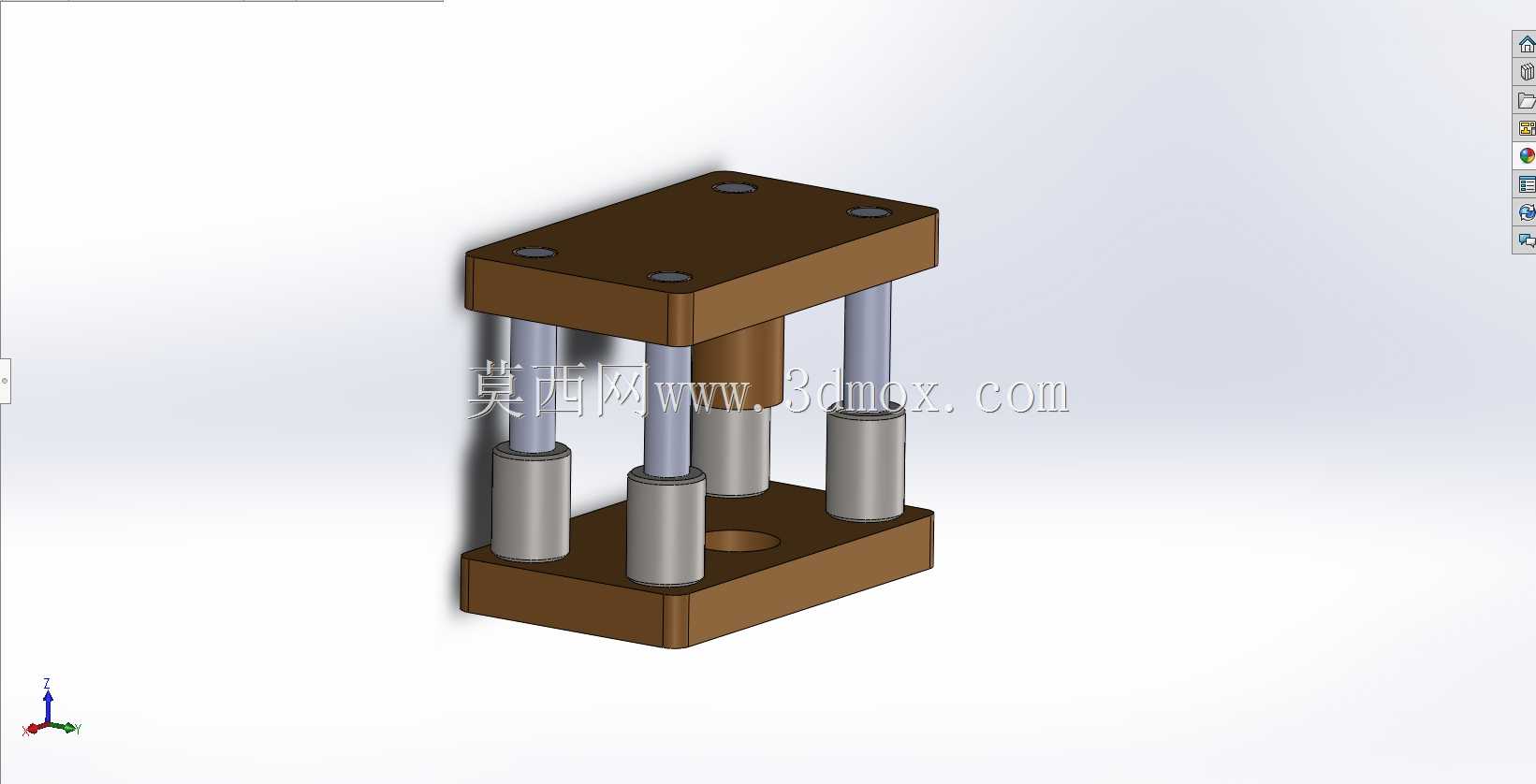

　　设计阶段优先保证导向刚性，导柱的跨距按照模座外形最大化布置，让冲压力的作用点始终落在四根导柱围成的支撑区域内部，避免偏载工况下导柱承受侧向弯矩。模座的六个安装面都做铣削平加工，平行度、垂直度公差控制在IT7级以内，装配时不需要额外配磨就能保证导柱与模座端面的垂直度要求。这类简易组装模架本身属于冲压工装的基础通用部件，不需要针对特定工件定制外形，结构工程师完成三维建模时可以直接调用标准件库参数，仅需要根据现场压力机的闭合高度、滑块行程调整导柱长度与模座厚度，后续拓展冲孔、压印、浅压弯工序时，只需要在上下模座的T型槽或者螺纹孔位加装对应的工作组件，整套工装的复用率远高于一体式焊接冲压架，日常维护时如果某一根导柱出现磨损拉伤，只需要单独更换对应导柱导套，不需要整体报废模架，维护成本也更低。现场安装时只需要校准上下模座的平行度，确认导柱滑动全程无卡滞，就可以负载试冲，首件检测刃口间隙均匀后即可投入批量生产。
