重型C型螺杆夹紧工装结构设计

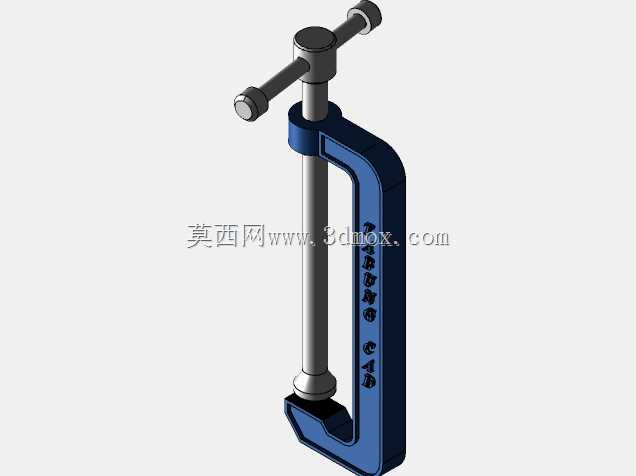

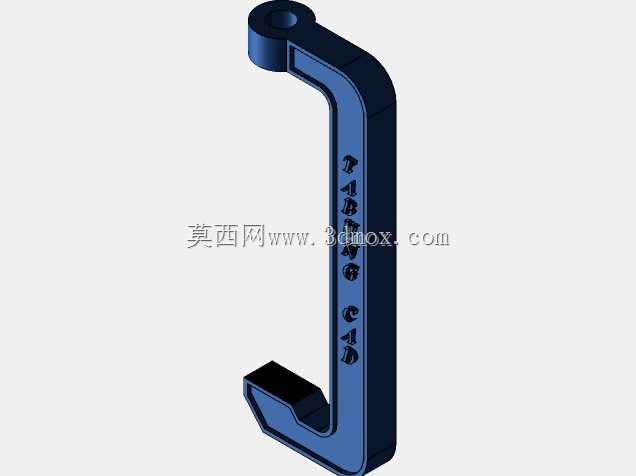

　　这套C型夹紧工装的三维结构，围绕车间里最常见的手动压紧、临时装夹场景展开，整体采用经典G形框架搭配T型旋压螺杆的布局，框架主体为一体式铸造型C形弯臂，臂身沿受力方向做了渐变加厚处理，在开口夹持段保留足够避让空间的同时，背部承力侧做了加强筋过渡，避免螺杆施加大夹紧力时框架出现开口扩张变形。

　　从实际使用逻辑来看，这类夹具最常出现在钣金划线工位、小件焊接拼装台、木工胶合加压以及机床辅助装夹场景里：作业时将C形开口跨搭在工件与工作台垫铁之间，转动顶部T型手柄，驱动带梯形螺纹的压杆直线进给，压杆下端的平压头贴合工件表面持续施压，就能把待加工工件牢牢锁止在基准面上，不需要外接气源、液压源，单人徒手即可完成装夹与松脱，在没有动力配套的野外维修、临时装配场景里适配性极强。

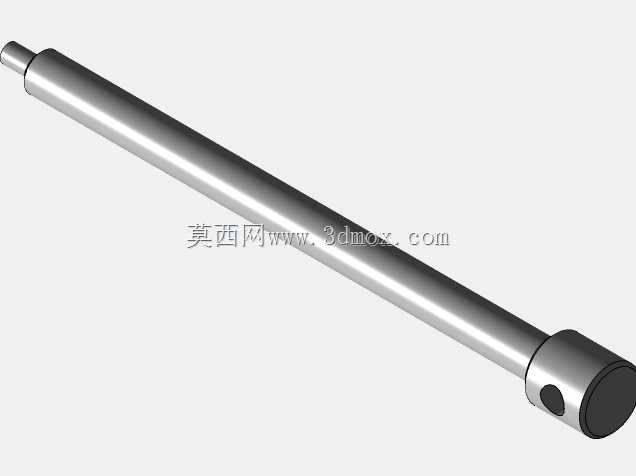

　　结构设计上，框架的C形开口深度决定了可容纳工件的伸入边界，开口高度则对应最大夹持厚度，建模时臂身内侧预留了螺杆全程进给的运动间隙，避免压杆下行过程中与框架内壁发生剐蹭。顶部的螺杆支承座做了加厚凸台，和C臂上端面贴合定位，内部加工出与传动螺杆匹配的内螺纹段，螺纹选用梯形牙型，相比普通三角螺纹拥有更大的承载接触面，反复夹紧受压时不易滑牙，同时具备一定的自锁能力，夹紧后即便受到作业振动影响，压杆也不会自行回退松脱。

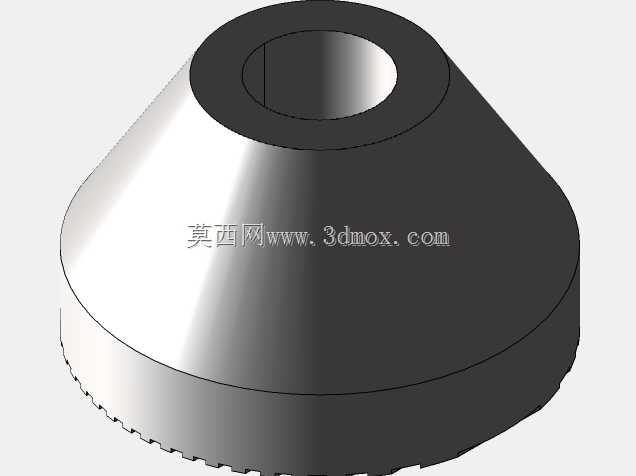

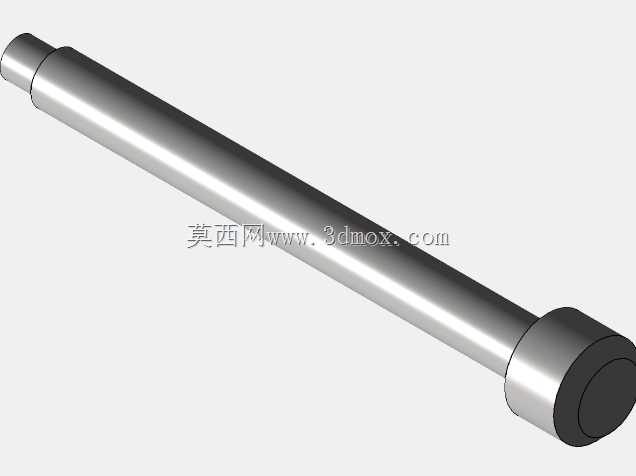

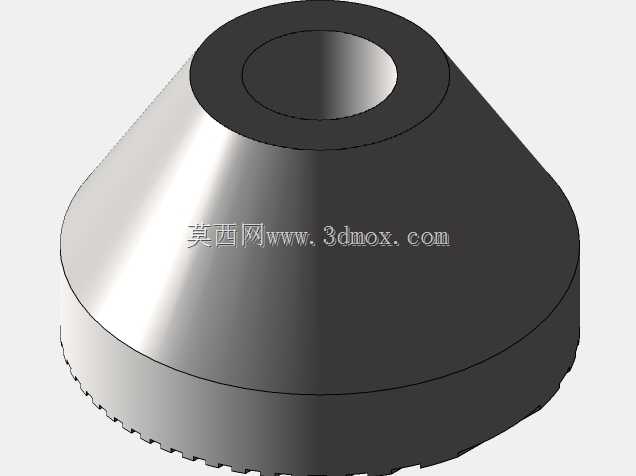

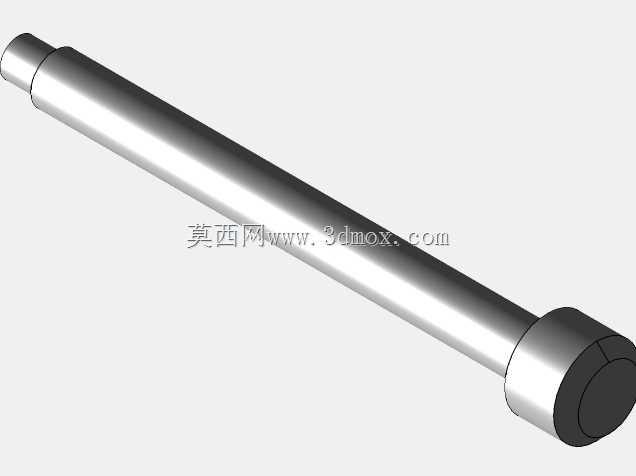

　　顶部操作件采用横置T型穿杆结构，长力臂手柄可以放大输入扭矩，操作人员不需要借助加力套管就能输出足够的轴向压紧力；压杆底端装配了可小幅浮动的平压头，压头和螺杆端面之间预留转动间隙，螺杆旋转进给时压头不会随杆一同转动，避免压头端面划伤已加工的工件表面，同时浮动结构可以自动适配微小倾斜的工件接触面，让压紧力均匀分布，不会出现局部点接触压痕。

　　建模过程中各零件的装配边界都做了明确校验：C臂下端的固定承托面和上端压杆的轴线保持严格垂直，保证夹紧时上下两个施压面平行，工件受压后不会出现侧向滑移；臂身外侧的刻度标识可以直观显示当前开口的夹持高度，操作人员快速预判工件是否能放入开口区间，减少反复试装的辅助时间。整体结构没有复杂的精密配合件，零件加工工艺性好，框架可采用铸钢或球墨铸铁一体成型后再机加工螺纹基准面，螺杆采用标准圆钢车削梯形螺纹即可，维护时仅需定期在螺纹副涂抹润滑脂，就能长期保持顺畅的进给手感，适配多品种小批量生产里频繁切换装夹对象的作业需求。
