双槽V带轮传动支撑轴系结构设计

　　这套带轮传动组件面向中小功率旋转动力传递场景，常见于台式机床主轴驱动、木工设备进给端、小型风机与输送机头部，核心任务是把原动机输出的扭矩通过V带摩擦副传递到工作轴，同时利用带体弹性缓冲吸振，降低冲击载荷对电机和执行端的直接影响。

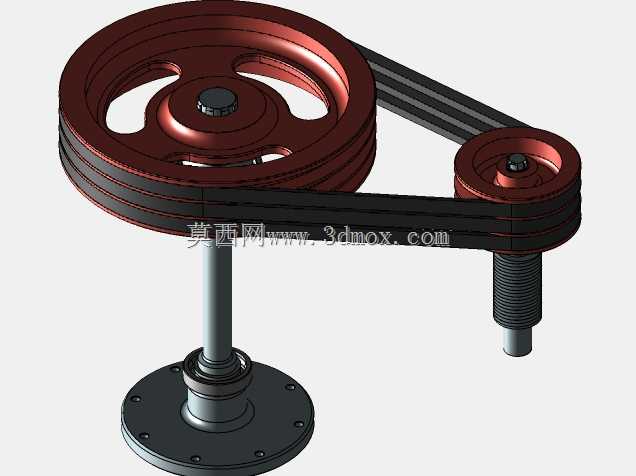

　　结构上采用大小两级带轮布置，大带轮安装在带立式法兰底座的从动轴端，小带轮对应动力输入侧，两根平行轴之间通过多根并列V带连接。大带轮轮缘加工出多道梯形环槽，槽型角度与标准V带侧面匹配，依靠楔面摩擦增大包角接触面积；轮辐采用三孔减重形式，在保证轮缘刚性的前提下削减转动惯量，启停阶段惯性冲击更小。轮毂中心设置台阶孔与轴肩定位，配合轴向紧固件限制带轮窜动。

　　从动轴系的支撑逻辑比较典型：底部圆形法兰盘均布安装孔，可直接固定在设备机架台面或焊接支座上，法兰上方布置轴承室，内置滚动轴承承受径向带拉力和少量轴向力；轴段从轴承室向上伸出，带轮安装位预留键槽，通过平键实现扭矩传递，轴端用紧固件锁紧，防止带轮在交变载荷下松脱。输入侧小带轮轴段同样保留轴承配合位与锁紧结构，两轴中心距需要结合带长、包角和张紧行程综合确定，小带轮包角不宜过小，否则低转速大负载时容易打滑。

　　设计时先按传递功率、转速比和工况系数确定带轮直径与V带根数，再反推轴径：带拉力作用在两轮中心连线上，轴的危险截面集中在轴承支点与带轮轮毂之间，需校核弯曲应力和键连接挤压应力。法兰底座的螺栓孔分布圆要避开机架内部筋板，安装面平面度不足会导致轴承座偏斜，进而引起皮带跑偏和轴承发热。带轮外圆与轮槽需做同轴度控制，轮槽表面粗糙度直接影响皮带寿命；整机外围还要预留张紧调节空间，通常通过移动电机座或增设张紧轮补偿带体伸长。三维建模时把带体、轮槽、轴肩、轴承、法兰和紧固件按实际装配关系搭建，可直接用于干涉检查、传动比验算和工程图出图，也能作为机床改造、非标传动单元选型时的参考结构。
