车间三层堆叠式钢制仓储搁架结构

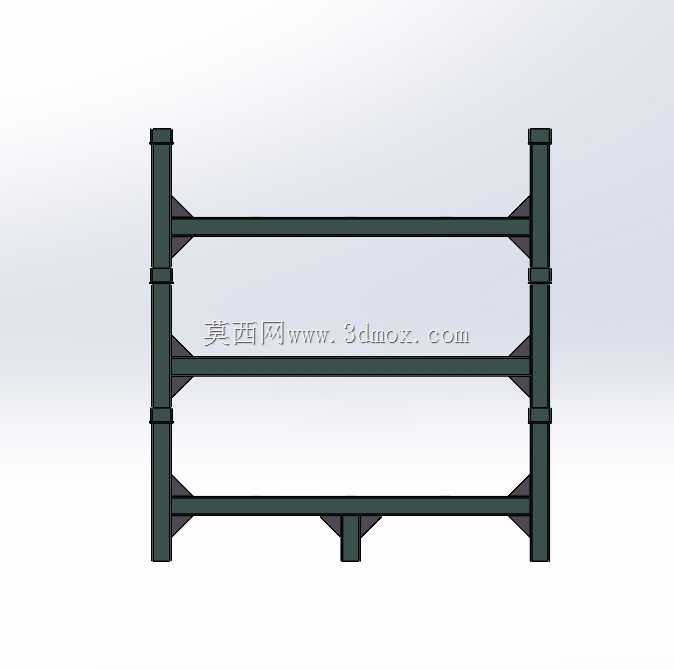

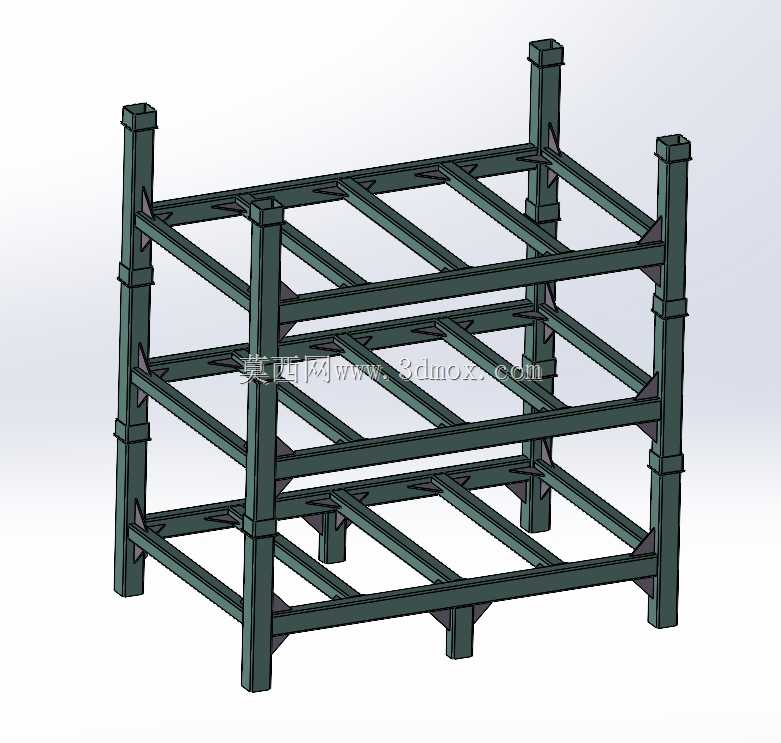

　　这套三层钢制搁架主要面向机械加工车间、半成品周转区、零部件缓存区以及第三方仓储中的规整物料存放场景，用来替代零散地面堆放和一次性木托架，使轴类件、钣金件、箱体件、工装夹具等能够分层承载、分类周转。架体采用四柱承力框架，立柱沿四角连续贯通，并在层间设置横向梁与斜向撑杆，形成稳定的空间桁架受力体系；三层搁板位置预留了铺板或直接放置周转箱的支撑边界，底层支脚带有外扩和加强结构，既满足叉车作业时的叉取空间，也保证多个料架叠放时上部载荷能够通过立柱可靠传递。

　　从实际使用角度看，这类搁架不是单纯的展示架，而是可参与车间物流循环的工位器具。物料入库后可按批次放在不同层位，加工前后的工件不必反复倒垛；横梁与立柱连接处通过角部加强板传递弯矩和剪力，能够抑制满载时侧向晃动。立柱顶部和底部的对位结构，是为堆垛作业预留的关键边界：上层架体落下时，脚部需要嵌入或贴合下段立柱端部，避免叠放后出现滑移。设计时应重点核对立柱截面、壁厚、横梁跨度与层间高度，保证在额定载荷下挠度可控，同时留出操作人员取放工件和清扫地面的空间。

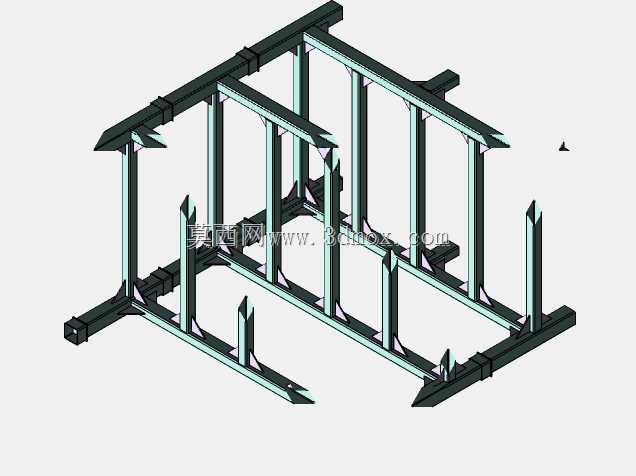

　　外形布置上，架体长度方向由多道纵向梁分隔成若干承载区，宽度方向保留贯通的搁板支撑面；三层之间的净空决定了可存放工件的最大高度，若用于放置较高箱体，应在建模阶段检查层间干涉和叉车视线。安装边界方面，地面需具备足够平整度和承载能力，架体排列时要预留叉车转弯半径、消防通道及人工拣选距离；多层堆叠时还应限制总高度，保证上层载荷、车辆碰撞余量和仓库净高之间匹配。三维结构中各杆件中心线、焊缝位置和加强筋方向都较清晰，适合用于承载校核、钣金件拆分、工程图出图以及仓储布局方案确认。
