运动摄像设备头盔挂载联动支架

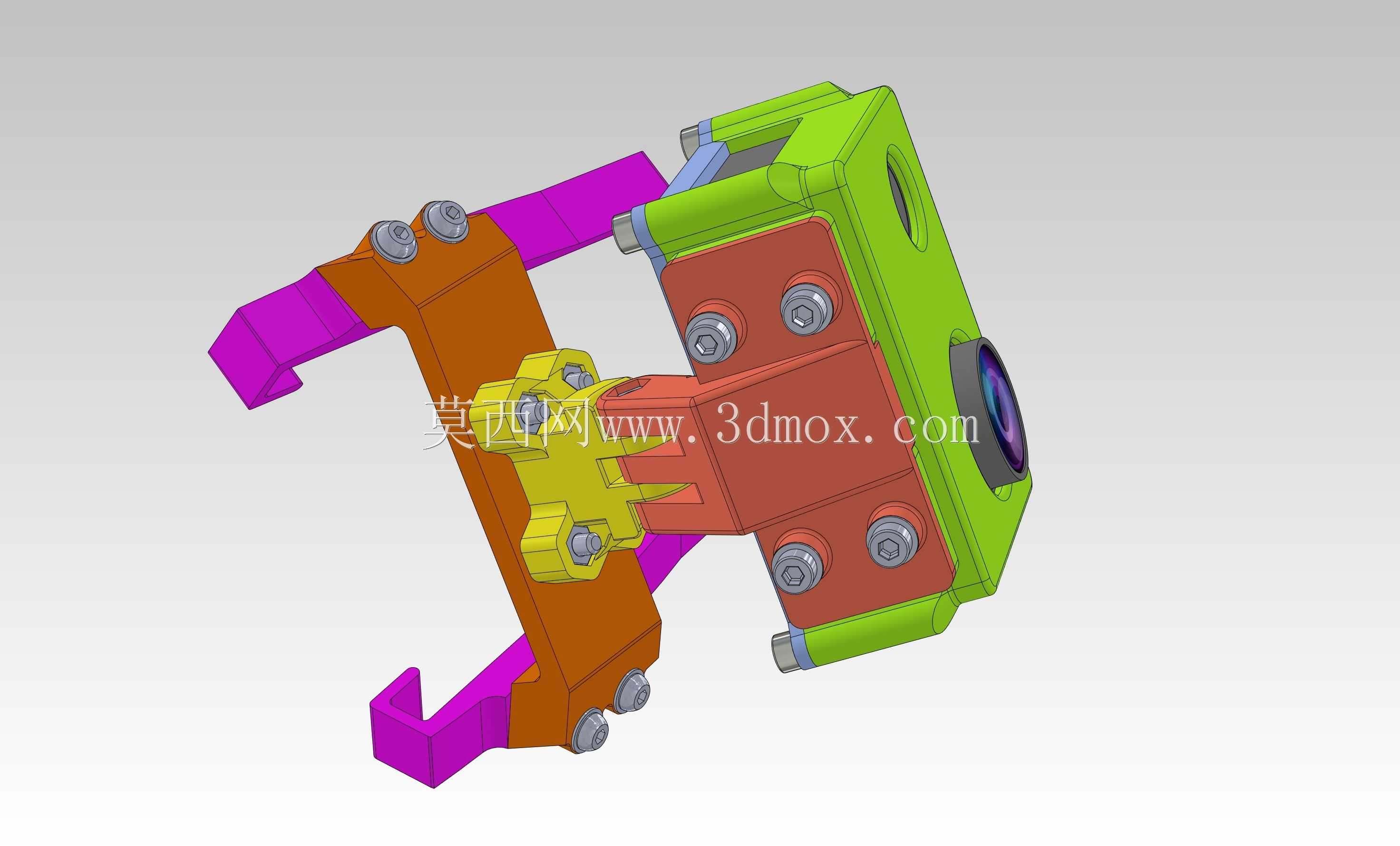

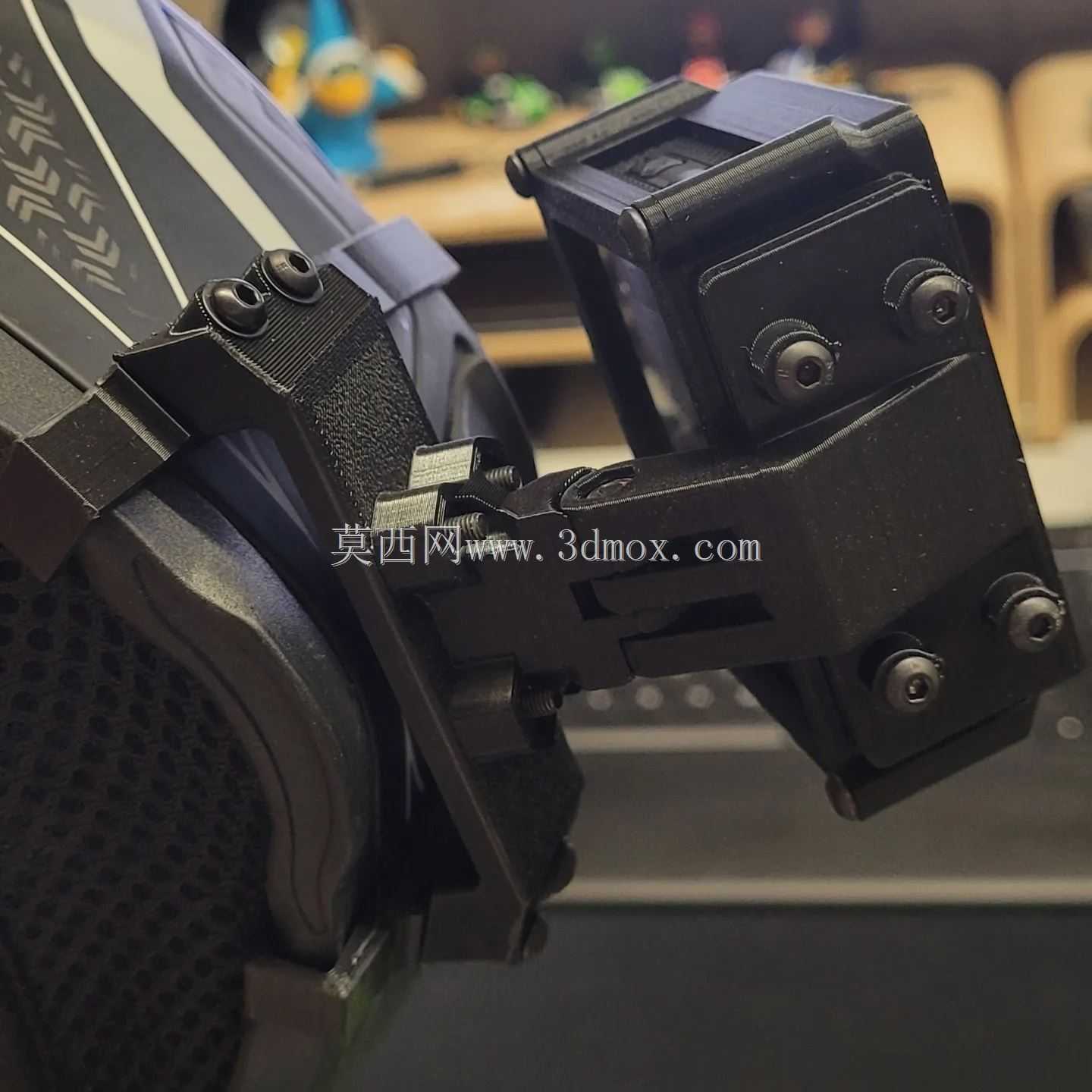

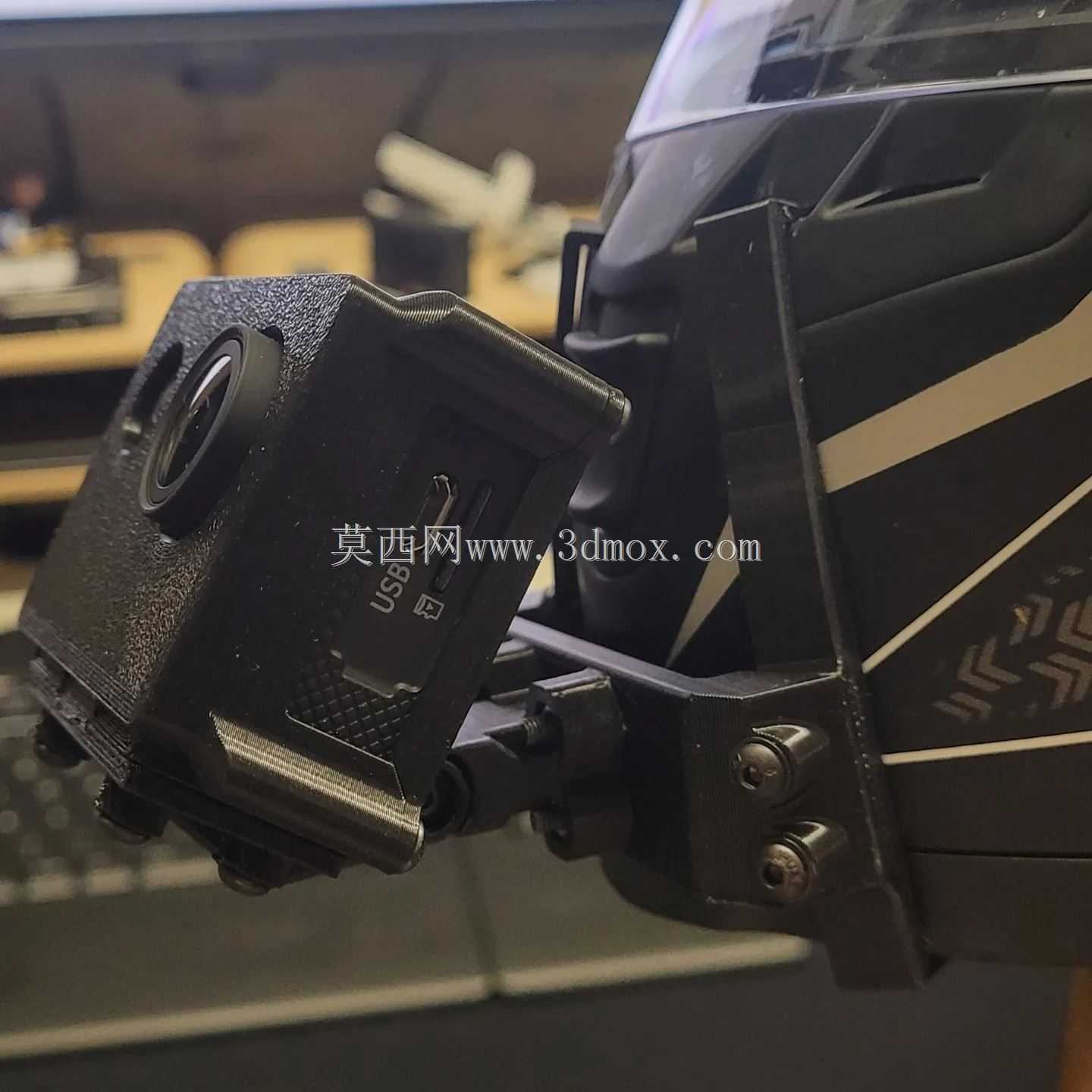

　　这套挂载结构主要服务于第一视角户外拍摄场景，适配骑行、滑雪、低空作业巡检等需要解放双手的记录需求，整套组件直接固定在头盔侧部安装位，不需要额外在头盔壳体上二次开孔，避免破坏头盔原有抗冲击结构。从结构分层来看，靠近头盔的基座部分做了多面贴合的安装面，曲面弧度匹配常规运动头盔的侧壳轮廓，基座上预留了六组螺栓过孔，装配时螺栓从支架侧穿入头盔内侧预埋的锁紧螺母，拧紧后支架和壳体之间不会出现相对滑移，哪怕在高速颠簸、急转向的工况下，挂载点也不会出现松旷偏移。中间的调节座承担角度锁止功能，座体上加工出锯齿状的啮合端面，调整好拍摄俯仰角度之后，两侧的锁紧螺栓压合锯齿面，靠齿面的咬合摩擦力固定姿态，不会因为长期震动出现角度自行下滑的问题，

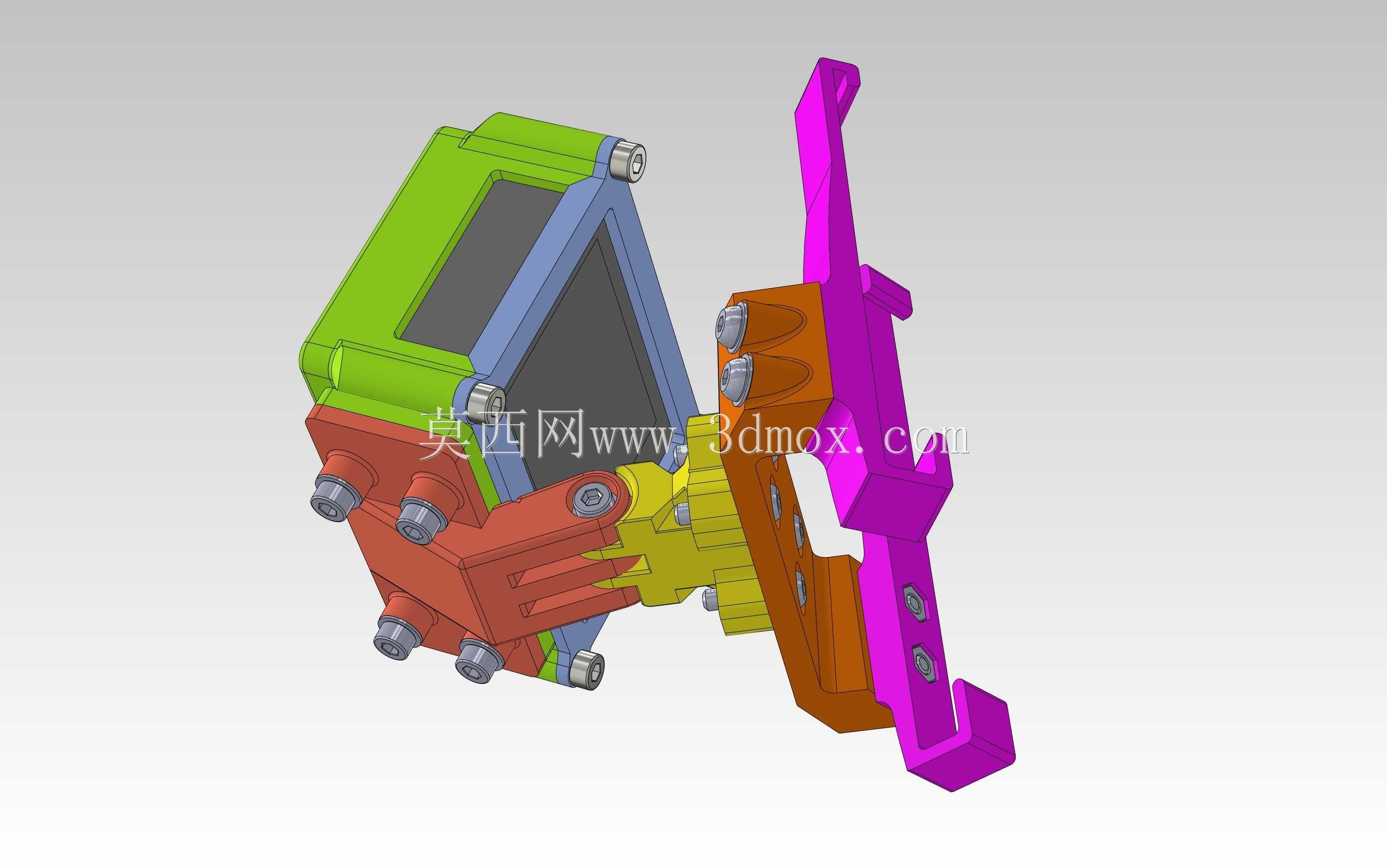

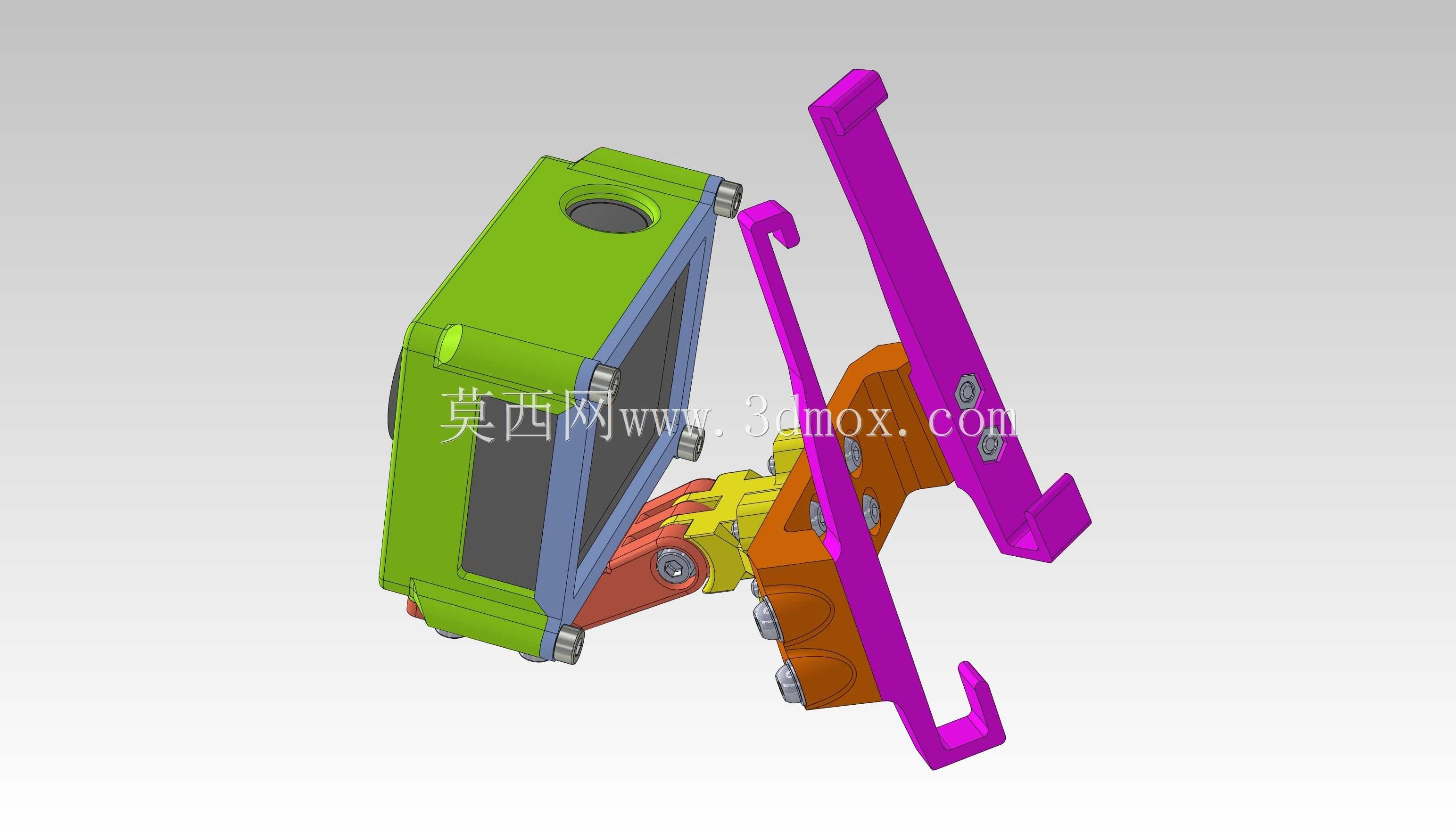

　　调节时只需要松开两颗螺栓就可以快速切换平视、俯拍、侧拍几个常用视角，不需要把整个支架从头盔上拆下来。最外侧的延伸摆臂是这套结构的核心联动部分，摆臂采用长条形镂空设计，在保证整体抗弯强度的前提下尽可能降低伸出端的重量，避免头盔两侧重量差过大给佩戴者颈部带来额外负担，摆臂末端设计了挂钩式卡位，既可以直接卡装运动相机的快拆底座，也可以额外挂载补光灯、麦克风这类小型拍摄配件。设计阶段特意把所有突出的棱边都做了圆角处理，没有尖锐外露结构，即便发生磕碰也不会额外对头盔佩戴者造成二次伤害，各个活动关节的配合间隙控制在0.1毫米以内，既保证转动调节时没有卡滞，也不会出现虚位晃动。安装边界上，支架整体贴盔面的投影尺寸控制在120毫米见方以内，

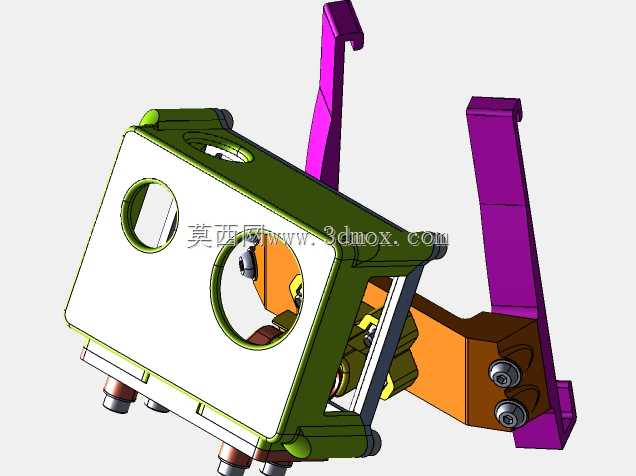

　　伸出头盔侧缘的长度不超过180毫米，整体重量控制在两百克以内，不会超出头盔侧挂点的承重限值，所有连接螺栓都采用标准内六角规格，现场调试只用一把内六角扳手就可以完成全部装配、角度调整和配件更换操作，不需要特殊专用工具。结构上不同功能块用差异化配色区分，装配时可以快速分辨基座、调节座、摆臂、锁扣几个部分，新手也能快速理清装配顺序，不会出现零件装反、漏装锁紧件的问题。摆臂上预留的多组调节孔位，可以根据不同尺寸的拍摄设备调整重心位置，把挂载配件的重心尽可能贴近头盔壳体，降低杠杆力臂，长时间佩戴也不会出现支架下坠的情况。
