带滚花防滑结构的调节旋钮精密造型

　　这类带滚花的旋钮在工业控制与手动调节场景里使用频率很高，常见于测试仪器面板、小型设备进给调节、夹具锁紧、阀门开度微调以及操作台参数设定位置。操作人员不需要借助工具，直接用手指捏住外圆旋转，就能带动内部轴件完成角度或位移调整；滚花区域的核心作用，是在手部有油污、佩戴薄手套或者需要快速旋拧时仍能提供足够摩擦力，避免打滑空转。

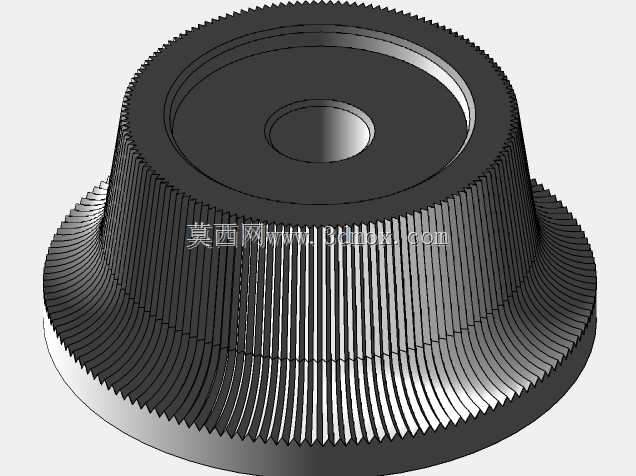

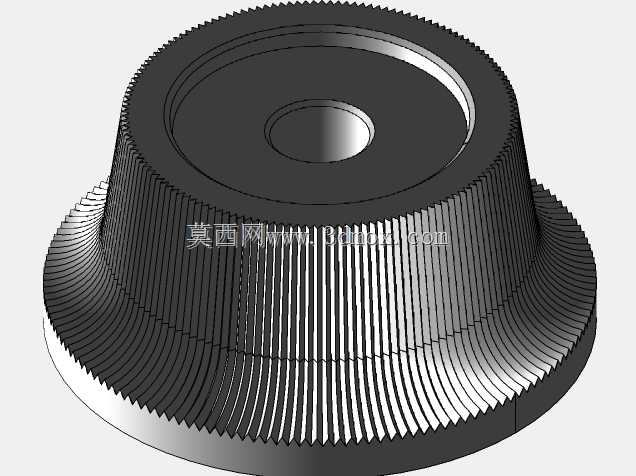

　　从结构功能上看，旋钮主体采用阶梯回转外形：上部直径略小，形成便于拇指与食指夹持的操作区；下部外圆布置细密直纹滚花，增大接触摩擦；顶部中心设置同轴孔，用于与调节轴、紧定螺钉或嵌件配合。孔位与外圆保持同轴，是保证旋钮转动平稳、不偏摆的关键。下端过渡锥面和环形台阶既可以作为装配限位面，也能让旋钮在面板上呈现更清晰的视觉层次。

　　设计这类零件时，不能只把滚花当作外观纹理处理。滚花的齿距、深度和覆盖高度要结合手拧力、材料强度与成型方式综合确定：齿纹过浅，防滑效果不足；齿纹过深，则可能造成应力集中、加工困难或握持不适。外圆直径与高度需要匹配操作空间，直径过小会导致扭矩不足，高度过高又可能与周边按钮、仪表或护罩发生干涉。顶部孔的内径、键槽或扁位要依据被连接件确定，装配边界应保证旋钮压装后底面与面板之间留有合理间隙，避免摩擦面板。

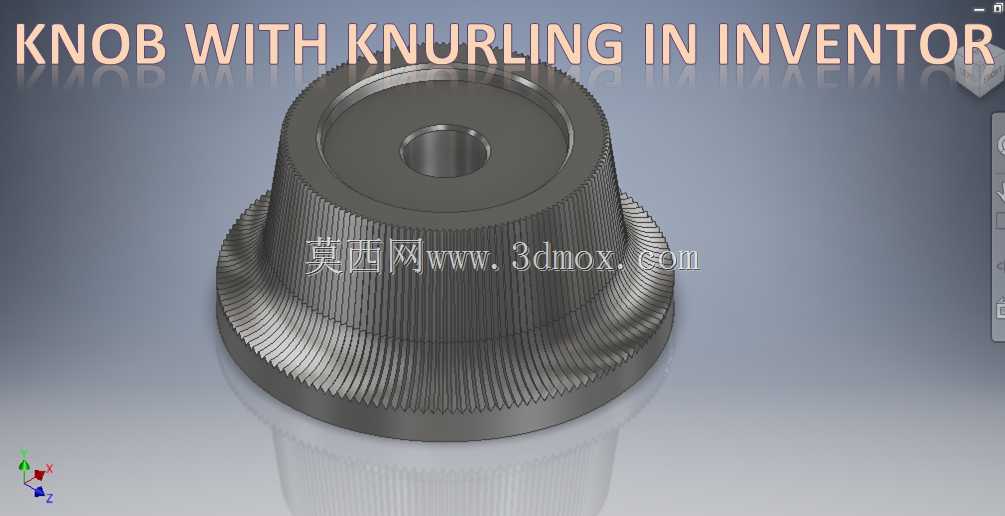

　　建模过程中，回转基体可先通过草图轮廓旋转生成，再处理中心孔、倒角和台阶面。滚花特征适合采用阵列思路实现：先建立单个齿形截面或凸起，再围绕轴线圆周阵列；若追求更接近真实加工效果，也可按滚花成型规律建立斜纹或网纹。阵列数量要兼顾视觉密度与几何稳定性，齿根处保留小圆角，能够降低尖锐边缘带来的加工和触感问题。端部倒角则用于去除锐边，并引导旋钮顺利装配。

　　实际选型时，还要考虑旋钮与轴的连接方式。光孔配合紧定螺钉适合频繁拆装；带扁位孔可传递更稳定扭矩；嵌金属衬套的结构则适用于反复调节、受力较大的场合。塑料件自重轻、成型快，金属件耐磨且手感扎实，二者在纹理深度和孔壁强度上的设计余量并不相同。把握持区域、摩擦纹理、同轴孔和限位台阶统一考虑，才能让旋钮既满足手动调节的人机操作要求，也能在紧凑设备面板中稳定可靠地工作。
