CA6140车床金属板防护端盖结构设计

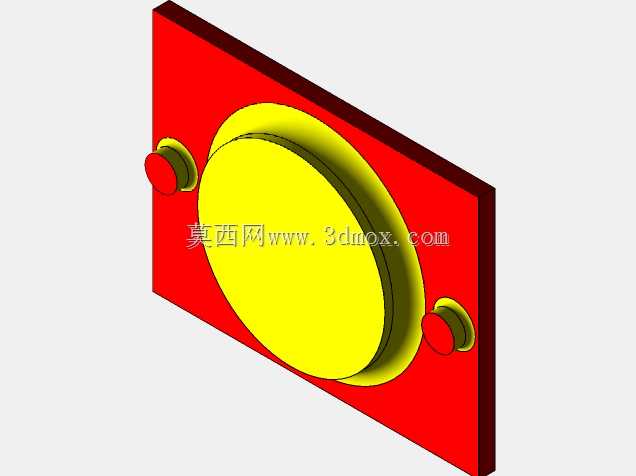

　　这款钣金端盖类构件主要适配CA6140普通卧式车床的主轴箱侧部检修工位，日常加工场景中，车床持续切削钢件、铸铁件时会飞溅细碎切屑，同时车间清扫时的切削液喷淋、打磨扬尘都会直接朝向箱体侧部，该构件就承担物理阻隔作用，避免硬质切屑卡入箱体侧部的调节缝隙，也能阻挡切削液渗入箱体内部污染润滑油路。从结构布局来看，构件主体采用矩形薄钢板作为基底，板面中心预留大尺寸圆形让位区域，对应车床主轴的伸出端，让位边缘做翻边凸起处理，既提升薄钢板的整体抗弯刚度，也能让飞溅到板面的切屑顺着翻边弧度向外滑落，不会堆积在主轴配合缝隙处。板面两侧对称布置两个带同轴通孔的圆柱凸台，凸台轴线与板面垂直，对应箱体侧部的两个定位销轴安装位，

　　装配时凸台端面直接贴合箱体的定位基准面，穿入紧固螺钉后即可完成整板固定，不需要额外焊接支撑支架，拆装检修时仅需松开两颗紧固件就能取下整板，方便操作人员定期检查箱体内部的齿轮啮合状态、补充润滑脂。设计阶段优先考虑钣金加工的工艺可行性，主体矩形板可直接通过数控冲床裁切落料，中心大圆孔与两侧凸台的安装孔一次冲压成型，避免后续二次钻孔带来的位置度误差；翻边结构采用压型模具一次冲压成形，不需要额外焊接环形加强圈，既减少焊接变形带来的板面翘曲问题，也能控制构件整体重量，降低车床主轴箱侧部的附加载荷。安装边界方面，矩形板的长宽尺寸完全覆盖主轴箱侧部的检修开口，板边超出开口边缘预留足够的密封压合余量，装配时可在板与箱体结合面之间加装薄橡胶密封垫，

　　阻挡细颗粒铸铁粉尘进入箱体；两侧凸台的中心距严格匹配车床箱体原有定位孔的孔距，不需要对原车箱体做任何扩孔、打磨改造，直接替换原有老旧锈蚀的侧盖板即可完成备件更换。实际使用中，平整的红色漆面板面不容易粘附细碎切屑，日常用气枪吹扫就能清理表面积尘，中心黄色的主轴让位区域辨识度高，操作人员巡检时可以快速观察主轴的运转跳动状态，两侧小凸台的突出高度经过校核，不会和车床旁边挂装的操作手柄、冷却管路发生运动干涉，即便车床大拖板移动到极限位置，也不会剐蹭到端盖表面。
