CA6140车床专用支座实体结构设计

　　这款支座构件是CA6140普通车床配套的专用支撑类零件，在车床整机布局里承担轴系部件、传动组件的定位承载作用，日常车间加工场景中，这类支座多安装在车床主轴箱侧方、溜板箱旁侧或者进给机构的安装基准面上，用来托举传动轴、支承套类零件，抵消车削作业时刀具进给产生的径向、轴向交变载荷，避免传动部件运行中出现悬臂变形、振动偏移的问题。

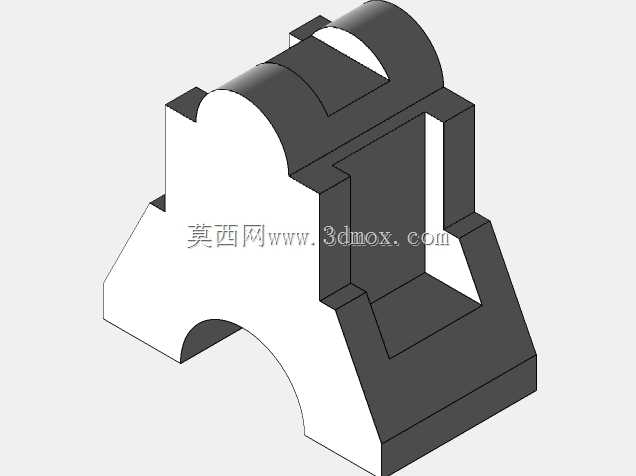

　　从结构设计逻辑来看，零件底部做了加宽的矩形安装底板，底板预留的贴合面可以直接和车床床身的安装基面完全贴合，装配时通过螺栓穿过底板的安装孔完成锁固，加宽底座的设计大幅降低了构件整体重心，就算车床在重切削、大走刀量工况下产生持续振动，支座也不会出现松动翘边的情况。零件上部加工出半开式的圆弧轴承座腔，这个弧形腔体和配套的滑动轴承、滚动轴承外圈尺寸完全匹配，腔体两侧预留的凸台可以用来安装轴承端盖，实现轴承的轴向限位，防止轴系高速运转时出现轴向窜动。支座中部开出的通槽结构，一方面是给穿插的传动轴、传动齿轮留出运转避让空间，避免运动部件和支座本体发生运动干涉，另一方面也能减少铸件整体重量，降低床身的附加负载，同时槽体周边的加强筋结构顺着载荷传递路径布置，从安装底板一直延伸到上部轴承座位置，把轴承承受的切削载荷顺畅传递到床身基面上，不会出现局部应力集中导致的支座断裂问题。零件侧下方开出的弧形让位缺口，是为了避让床身上凸出的导轨面、管线排布位置，安装时不需要额外打磨床身基面就能直接落位，大幅降低现场装配的修配工作量。

　　建模过程中所有配合面都严格按照车床装配公差要求设定，轴承腔的同轴度、安装底板的平面度都和实际加工要求对齐，外形轮廓完全适配CA6140车床的安装边界，不会和周边的走刀机构、操作手柄、防护盖板发生位置冲突，既可以作为车床维修替换的备件参考，也能作为机床课程设计中支座类零件的建模参考样例，帮助结构设计者理清承载类支座的筋板布置、让位结构、配合面设计的工程思路。
