GT2型二十齿DC550电机传动同步带轮

　　这款同步带轮是为DC550系列小型直流电机配套设计的GT2规格二十齿传动轮，在桌面级数控设备、小型自动化进给机构、3D打印运动轴以及轻载直线滑台里十分常见。GT2齿形属于圆弧齿同步带传动，啮合过程中齿面接触平顺，多边形效应小，定位精度明显优于普通梯形齿，在需要频繁正反转、低速平稳进给的场合能有效降低回程间隙带来的误差。

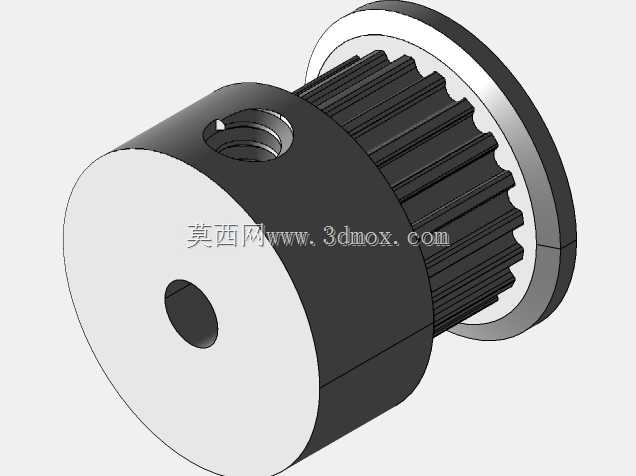

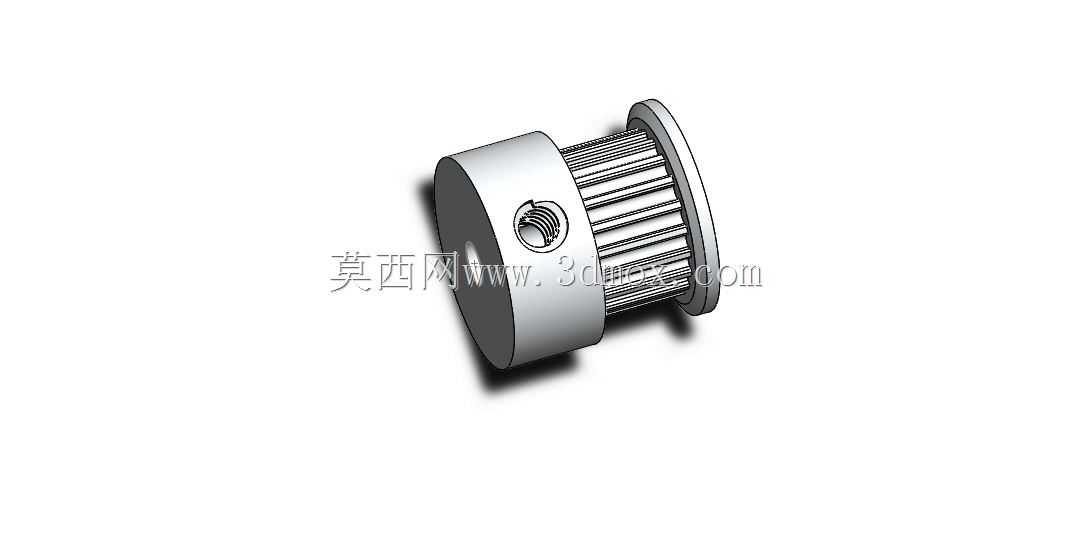

　　从结构上看，带轮主体一端带有挡边凸缘，用来约束同步带在运转过程中的轴向窜动，防止皮带跑偏脱齿；另一端为开放齿面，便于皮带从侧方装入或在张紧调整时留出操作空间。轮齿沿圆柱面均匀分布，齿槽深度与齿顶圆弧按照GT2标准节距匹配，二十齿的齿数在小带轮里属于兼顾包角与减速比的常用规格——齿数过少会使皮带弯曲疲劳加剧，齿数过多则会增大外径、压缩安装空间。

　　轮毂部分采用直孔配合紧定螺钉的锁紧方式，侧部径向加工出螺纹孔，装入紧定螺钉后顶紧电机轴的平面或键槽位，即可传递扭矩。这种固定方式结构简单、装拆方便，适合DC550这类输出轴直径较小、扭矩不大的动力源；建模时需要保证螺纹孔轴线与带轮内孔轴线垂直相交，紧定螺钉沉入后不与齿面、挡边发生干涉。

　　设计思路上，先依据GT2节距确定节圆直径，再向外推算齿顶圆与齿根圆，挡边外径要略大于皮带宽度方向的限位需求，内径则避开齿根；内孔尺寸按电机轴标称直径取配合公差，轮毂长度要覆盖电机轴的有效插入深度，保证夹持可靠而不出现悬臂过长。外形边界方面，整体呈短圆柱带单侧凸缘形态，径向尺寸由二十齿节圆加齿高决定，轴向长度则包含轮毂、齿宽与挡边厚度，安装时需在电机端盖与带轮端面之间留出少量间隙，避免运转摩擦；皮带宽度方向要核对挡边间距，确保皮带居中运行。

　　实际选型时还要关注轴孔与电机轴的匹配、紧定螺钉数量以及皮带张紧轮的布置，带轮自身的动平衡在高转速轻载场景下也值得留意。三维建模过程中，齿形阵列、挡边拔模斜度、紧定螺钉孔位置都需要逐一校验，保证装配后皮带啮合、轴向限位和轴系锁紧三个环节同时成立。
