双槽定滑轮导向支撑支座装配结构

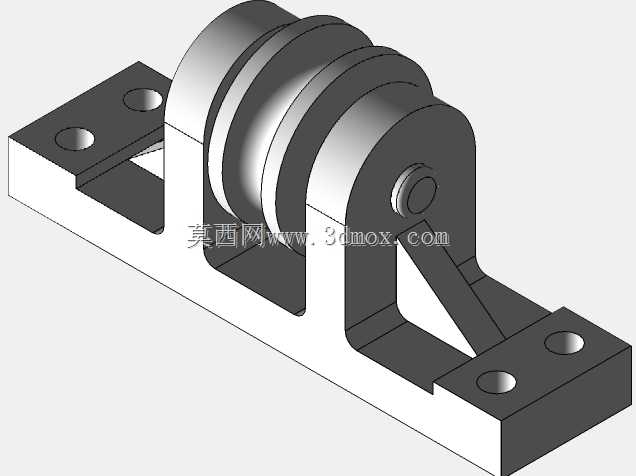

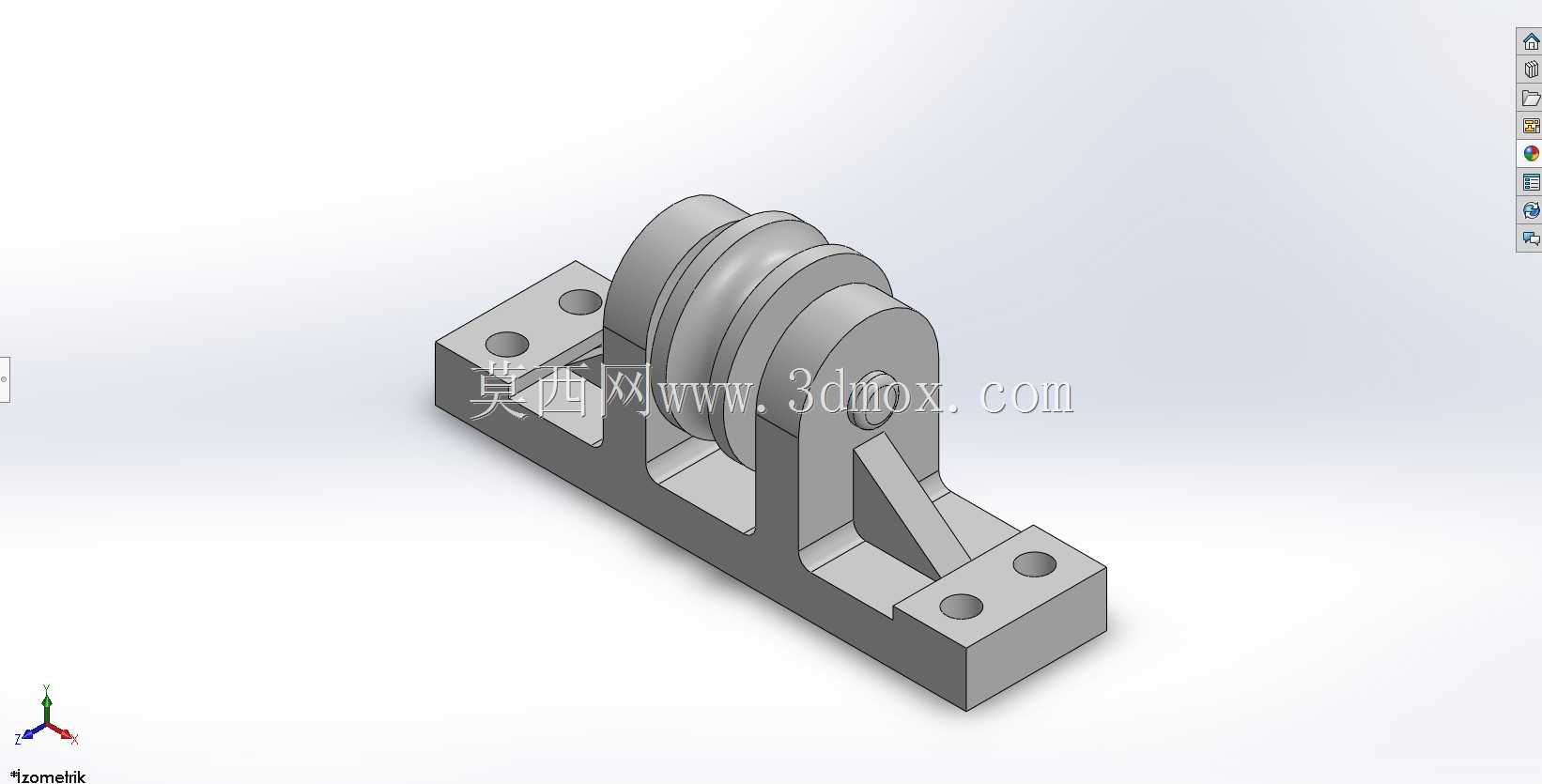

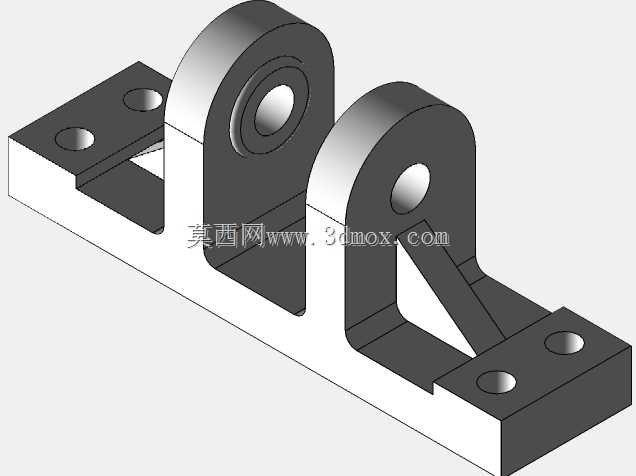

　　这套滑轮支座组件在车间物料转运、小型起重吊点、线缆牵引走线以及工装夹具的张紧导向场景里十分常见，核心作用是把绳索、牵引带或者细钢缆的走向进行90度以内的变向，同时承受径向载荷，避免牵引件直接和机架棱角摩擦出现断丝、磨损过快的问题。整个组件分为底部安装基座、两侧立式支撑板、中间同轴滑轮组、轮轴以及加强筋几个部分，底座采用两端伸出的带孔法兰结构，四个沉头安装孔分别布置在基座左右两端的凸台上，安装时可以直接穿过内六角螺栓固定在型材机架、焊接台架或者混凝土预埋钢板上，安装孔的跨距在设计时预留了足够的调节余量，即便现场安装面的孔位存在小范围偏差，也可以通过腰型余量或者配钻完成固定，不需要额外加工转接板。两侧支撑板从底座上表面垂直向上延伸，

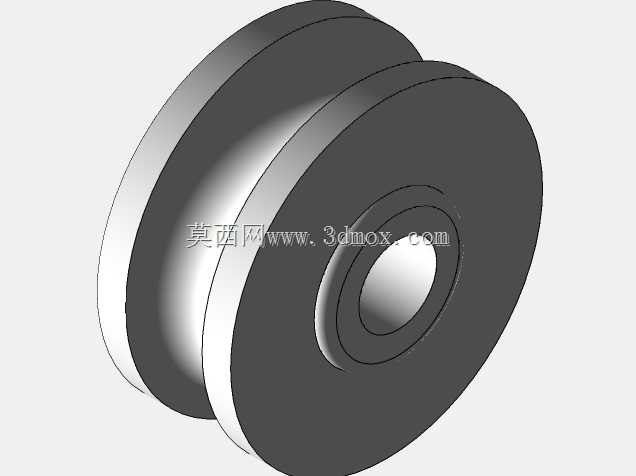

　　板体外侧做了圆弧过渡，避免应力集中在板和底座的焊接转角位置，其中一侧支撑板和底座之间额外增加了三角形加强筋，当滑轮承受斜向拉力时，筋板可以把侧向弯矩直接传导到底座平面，防止立板受载后向外张开变形。中间的滑轮采用双轮槽并排结构，两个轮槽的轮廓都做了适配绳索直径的圆弧凹面，既可以单根绳索走双槽实现两倍省力的导向，也可以同时穿过两根独立牵引绳，分别对应两个不同方向的牵引工位，轮体和两侧支撑板之间预留了轴向间隙，保证轮体转动时不会和侧板发生刮擦，轮轴穿过两侧板的同轴孔后可以通过轴端挡圈或者开口销锁定轴向位置，防止运行过程中轴体从侧板孔内窜出。从外形边界来看，底座的总长度大于滑轮的外径，整体重心落在四个安装孔围成的矩形区域内，

　　即便牵引拉力达到额定载荷，整个支座也不会出现倾覆趋势；底座的厚度经过校核，在螺栓完全锁紧后不会出现局部翘曲，立板的高度刚好让滑轮最低点和底座上表面留出足够空隙，避免绳索下垂后摩擦基座顶面。在实际选型适配时，只需要核对牵引件的直径匹配轮槽圆弧宽度、额定吊重对应的轮轴剪切强度，以及现场安装面的孔位跨距，就可以直接把该组件集成到工位架上，轮槽的表面粗糙度控制在合理范围，既可以降低牵引件滑动磨损，也不会因为槽面过于光滑导致绳索传动时出现打滑跑偏，支撑板上的轴孔采用同轴加工，保证滑轮转动全程无卡滞，长期运行也不会出现轮体偏磨的情况。
