CA6140车床配套散热通风塑料防护外壳

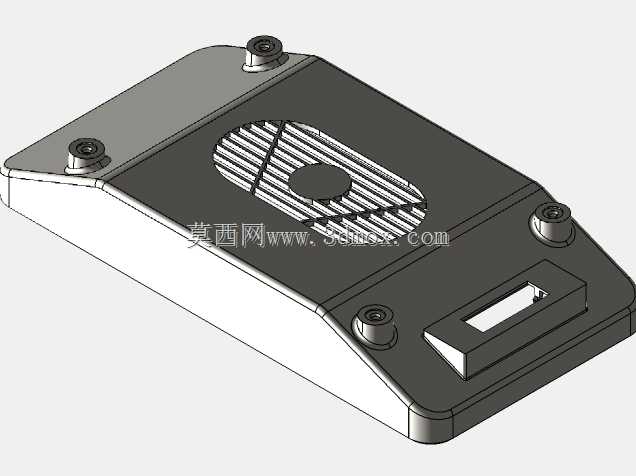

　　这款壳体是为CA6140普通车床电控区域配套开发的通风防护塑料外壳，在车间实际装机场景里，它主要承担车床侧置电气舱的外罩防护功能，把舱内的发热驱动元件、接线端子与车间弥漫的切削液飞沫、铸铁切屑、打磨粉尘隔离开，同时壳体顶面预留的通风格栅区域正对内部散热风道，设备运行时风扇带动的气流可以顺着格栅条缝隙顺畅流通，避免电气元件长时间积热触发过载保护。

　　从结构设计思路来看，壳体没有采用规整平直的直板造型，整体做了单侧斜向抬升的变厚度坡面，这个造型并非单纯为了外观：车床原有安装位的侧边紧邻床身的溜板导轨行程边界，坡面造型可以完全避让开机后溜板往复移动的运动包络，不会出现操作时移动部件剐蹭外罩的问题。顶面四个角位一体成型了带嵌件预装孔的圆柱形安装支座，支座高度高出壳体主平面，装配时可以直接把减震垫圈套在支座上，用自攻螺钉或者机牙螺丝穿过支座孔固定到车床内侧的安装钣金上，不需要额外在壳体表面打孔，既保证了连接强度，也避免了钻孔位置出现应力开裂的隐患。

　　格栅区域做了横竖交错的加强筋条，中心预留圆形避让位，刚好对应内部散热风扇的电机轴端位置，筋条之间的缝隙宽度控制在3毫米左右，既保证通风通流面积达到散热要求，也能阻挡较大的金属切屑直接掉入舱内，格栅表面的交叉加强筋还能提升整个大平面的抗翘曲能力，注塑冷却过程中大面积平板很容易出现内应力变形，交错筋条可以把收缩应力均匀分散，让壳体装配后贴合度更好。壳体前侧下方伸出的带矩形开口的凸台结构，是预留的状态观察或者接口穿出位，现场装机时可以根据需求嵌入透明视窗，用来观察舱内指示灯状态，也可以让操作面板的连接线从开口处规整穿出，凸台边缘做了加厚拔模处理，脱模时不会出现侧壁拉伤。

　　安装边界方面，壳体整体轮廓完全适配CA6140车床电气舱的预留安装空间，四个安装支座的孔位间距和床身原有钣金螺孔一一对应，不需要二次打孔改造就能直接对位装配，壳体侧壁的拔模斜度控制在1.5度，既满足注塑生产的脱模要求，也让壳体嵌入安装槽时可以形成轻微的过盈配合，减少运行过程中因车床切削振动产生的共振异响。壳体所有外露棱边都做了R2以上的圆角过渡，没有尖锐毛刺，车间操作人员日常维护擦拭时不会被划手，材质选用耐油改性ABS，可以长期耐受车间少量切削液、机油的溅射，不会出现短期老化脆裂的问题。
