英寸规格空气冷却换热装置三维设计

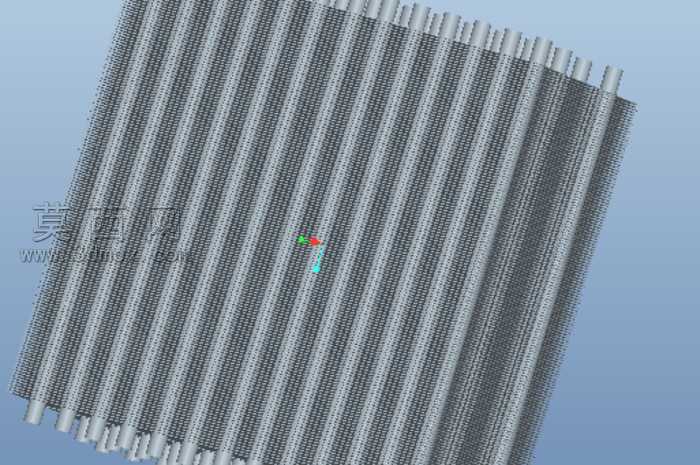

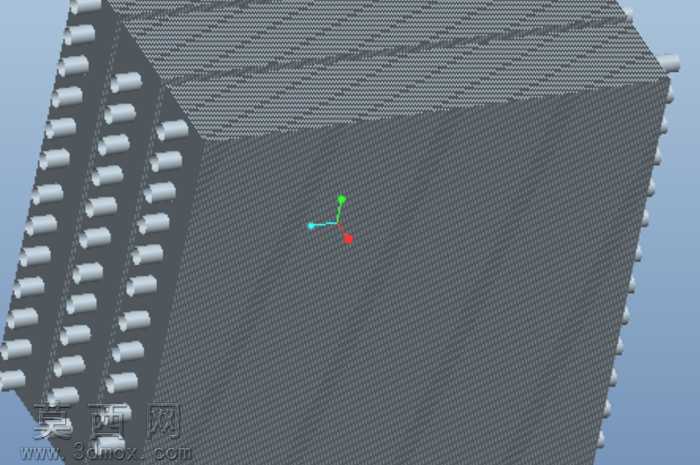

本作品为空气冷却换热器三维建模成果，建模过程严格遵循工业换热设备的实际设计规范，首先基于3/4英寸换热管的标准尺寸参数完成基础管路阵列排布，按照每英寸8片散热鳍片的密度要求完成翅片结构的参数化建模，确保整体结构的尺寸精度完全匹配工业应用的实际规格。建模阶段采用参数化驱动的设计思路，先完成单根换热管与配套鳍片的单元结构建模，对单元体的管壁厚度、鳍片厚度、鳍片间距、管端连接结构进行精细化尺寸约束，再通过线性阵列命令完成整组管束的排布，同时对管束两端的集管连接段做结构优化，保证管路连通逻辑符合空气冷却换热器的流体走向要求。材质渲染阶段针对不同部件做差异化材质赋予，换热管部分采用金属哑光钢材材质，调整材质的粗糙度与金属度参数还原工业换热管的真实金属质感，散热鳍片部分采用高反光薄金属材质，通过调整材质的反射率与透明度参数，还原薄铝制鳍片的轻薄视觉特征，背景采用浅蓝纯色渲染背景，突出设备主体的结构细节，避免多余元素干扰结构展示。结构设计上充分考虑空气冷却换热的工作原理，鳍片与换热管采用紧密贴合的接触结构设计，建模时通过布尔运算保证鳍片与管壁无间隙装配，最大化换热接触面积，管束排布采用顺排规整布局，既保证空气流通时的换热效率，也兼顾设备整体的结构强度。建模过程中对每一处结构细节都做了工程化校验，管端的伸出长度、鳍片的边缘倒角、管束的整体长宽比例都参考同类型工业设备的成熟设计参数，确保模型不仅具备视觉展示效果，也可用于后续的结构校核、换热仿真分析等工程场景，整体模型结构完整无破面，各部件装配关系清晰，可直接用于工程教学、方案展示、产品预研等多种用途。
