二氧化碳试验回路用针形阀结构设计

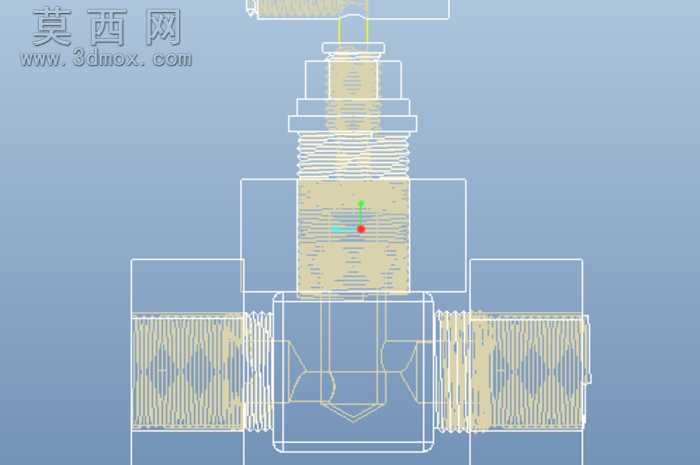

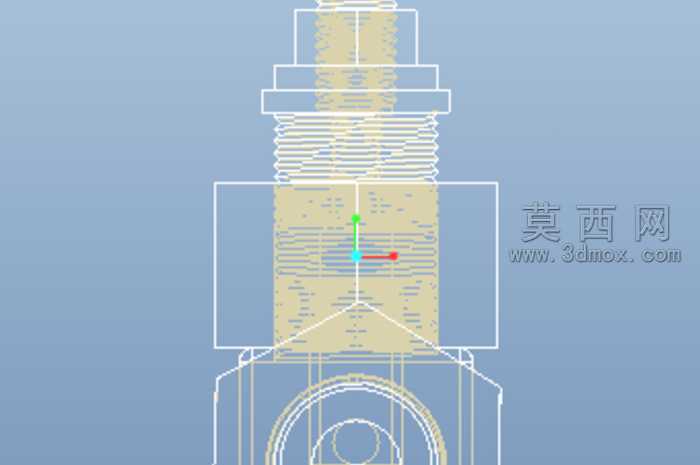

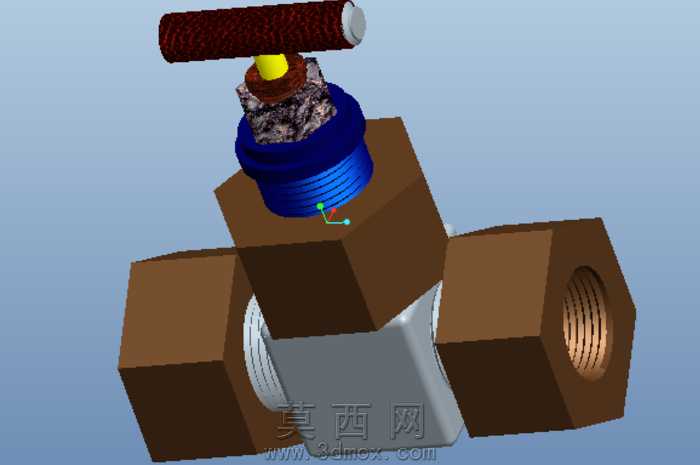

本作品为应用于二氧化碳试验回路的针形阀三维建模成果，建模过程依托专业三维设计软件完成，整体采用参数化建模逻辑搭建，确保各部件尺寸关联可调整，适配试验回路不同工况下的参数修改需求。模型完整还原了针形阀的核心结构，从上至下依次包含驱动连接端、密封压盖段、外螺纹连接段、阀芯腔体以及下部对接法兰结构，其中针形阀芯的锥度参数经过反复校准，能够精准实现小流量工况下的流体调节精度，匹配二氧化碳介质试验过程中的微流量控制要求。建模阶段针对密封结构做了精细化处理，阀杆与压盖之间的填料密封槽、阀芯与阀座的配合面均按照实际加工公差做了结构还原，既保证三维模型的结构真实性，也为后续的工程出图、仿真分析提供可靠的模型基础。材质配置上，针对不同部件做了区分设置，阀体部分采用适配高压二氧化碳介质的金属材质，表面做了钝化处理的质感表现，密封件部分采用非金属材质的半透明质感区分，螺纹结构部分还原了金属机加工的纹理质感，整体渲染效果清晰呈现各部件的装配关系与材质差异。设计思路围绕试验回路的特殊使用需求展开，相较于普通工业针形阀，本模型优化了进出口的连接结构，下部采用弧形过渡的对接结构，能够更好匹配试验回路的管路走向，减少介质流动的阻力损失，同时上部的驱动端预留了标准连接接口，可适配手动调节、电动驱动等不同的控制方式，满足试验过程中不同调节模式的切换需求。模型的装配关系完全按照实际装配逻辑搭建，各部件之间的配合间隙、运动行程都做了参数化约束，可直接用于运动仿真，模拟阀门启闭过程中阀芯的行程变化，验证调节过程中的流量线性度，为后续的实物加工、试验验证提供完整的三维数据支撑。
