带键槽螺旋齿轮三维结构设计作品

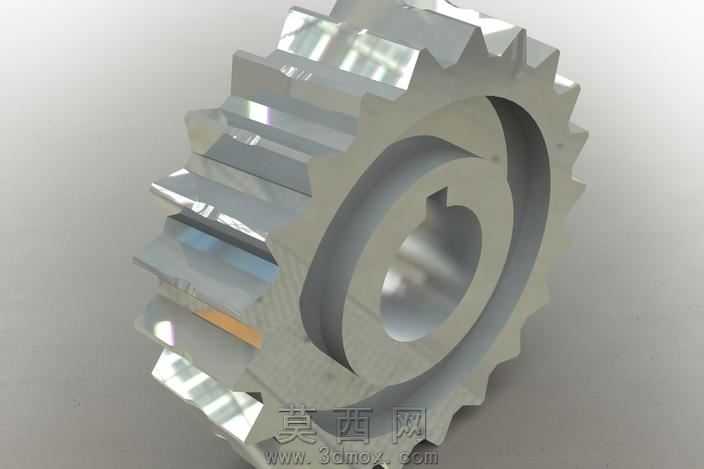

本作品为螺旋齿轮的三维参数化建模成果，建模过程以机械设计手册中螺旋齿轮的几何参数规范为核心依据，首先完成齿轮基础参数的定义，包括法向模数、螺旋角、齿数、齿顶高系数、顶隙系数、压力角等核心参数，通过参数化关联实现模型尺寸的可调整性，适配不同传动场景的设计需求。建模阶段先构建齿轮的基体轮廓，通过旋转凸台命令生成齿轮的轮毂、轮缘基础结构，针对内孔的键槽特征，采用草图绘制键槽截面后拉伸切除的方式完成，保证键槽的尺寸公差符合轴孔连接的装配要求，确保齿轮与传动轴装配时可实现可靠的周向固定，传递额定扭矩。齿形部分的构建是建模的核心环节，通过精确计算螺旋齿轮的端面齿形渐开线，结合螺旋升角参数生成螺旋引导线，采用扫描切除的方式逐齿生成齿廓特征，再通过圆周阵列命令完成全部轮齿的排布，过程中严格校验齿距、齿厚、齿向误差，保证轮齿的啮合精度，避免传动过程中出现卡滞、异响、载荷分布不均的问题。材质与渲染环节，为模型赋予金属合金钢材质，调整材质的反射率、粗糙度、金属度参数，还原钢制齿轮经过机加工后的金属光泽与表面质感，通过添加环境光源与辅助光源，突出轮齿螺旋面的曲面特征、轮毂的台阶结构以及键槽的棱角细节，渲染效果清晰展现齿轮的整体结构与各部分的加工特征。结构设计上，该螺旋齿轮采用辐板式结构，在保证轮体结构强度的前提下减轻整体重量，内孔与传动轴采用间隙配合的尺寸设计，键槽的位置与尺寸符合平键连接的国家标准，可实现与标准传动轴的快速装配；轮齿的螺旋角设计经过传动平稳性校验，可有效降低齿轮传动过程中的冲击与噪声，提升传动系统的承载能力与运行平稳性，适用于中高速、中等载荷的机械传动场景。建模过程中对齿轮的各过渡圆角进行了优化处理，在轮毂与轮缘的连接位置、齿根位置添加符合工艺要求的圆角，避免应力集中问题，提升齿轮的疲劳使用寿命，整体模型的几何特征完整，无破面、错面、特征缺失等问题，可直接用于装配验证、工程图生成、运动仿真分析等后续设计环节，也可作为机械设计教学过程中齿轮类零件建模的参考案例，帮助学习者理解螺旋齿轮的结构特点与参数化建模逻辑。
