NEMA17步进电机L型直角固定安装支座

　　这款L形直角支座主要面向42系列步进电机的侧向安装需求，在桌面级数控改造、小型自动化模组、3D打印运动机构以及教学实验平台中使用频率很高。现场装配时，电机往往不能直接贴在设备立板上，要么需要让出轴端联轴器的空间，要么要把电机轴线调整到与工作台面平行的高度，这种折弯式支座正好承担过渡连接的角色。

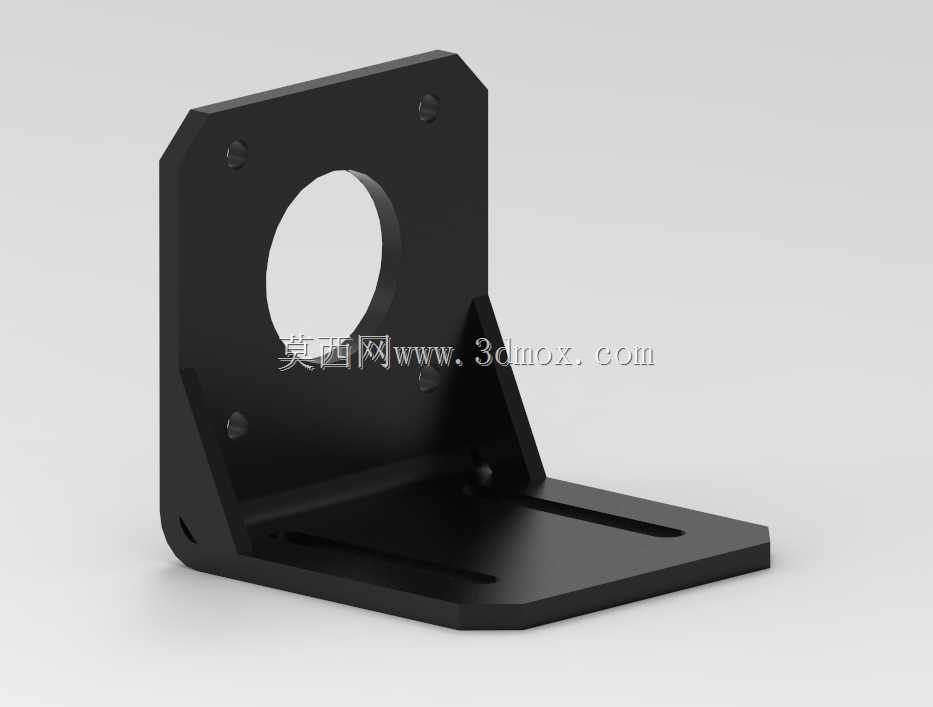

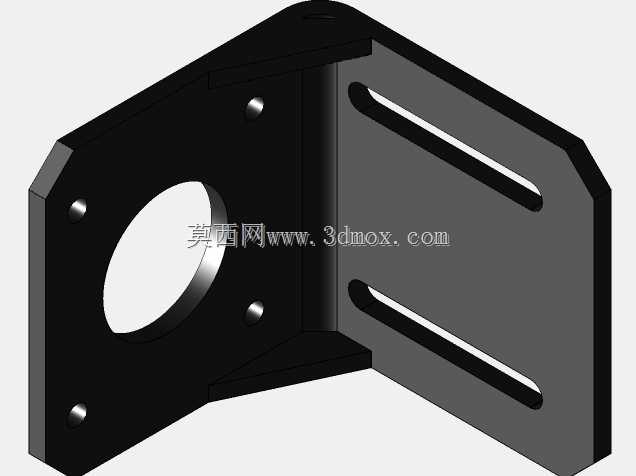

　　从结构上看，整件由竖直安装面、水平底板和两侧加强筋三部分构成。竖板中央开有大直径通孔，电机输出轴连同后端盖凸起可以从中穿过，避免安装面与电机壳体发生干涉；孔周分布的四个沉头孔对应NEMA17标准的31mm法兰孔距，螺钉从支座背面穿入、拧入电机端盖螺纹孔，沉头结构保证螺钉头不凸出竖板背面，贴紧设备框架时不会出现点接触。水平底板上加工了两条平行长腰孔，腰孔方向沿电机轴线延伸，装配时可以沿轴向微调支座位置，给同步带张紧、联轴器对中留出调整余量，这一点在带传动布局里尤其实用——皮带初装后通过整体滑移电机来控制张紧力，比单独做张紧轮结构更省零件。

　　折弯转角处加设的三角形加强筋是这个支座的关键受力部位。步进电机在快速启停、反向冲击时会产生绕安装面的倾覆力矩，单纯靠薄板折弯的直角焊缝或折弯圆角长期承受交变载荷，容易出现根部开裂；加强筋把竖板受到的力矩直接传递到底板，显著降低转角处的应力集中，整机刚性也随之提升，高速运行时电机壳体的颤振明显减小。

　　建模过程中需要重点把控几个配合边界：竖板与底板的垂直度直接决定电机轴线与安装基面的平行度，图纸上应对折弯内角给出圆角要求，避免应力集中的尖角；底板厚度要兼顾腰孔处的挤压强度，螺钉预紧后不能让板面凹陷；竖板外形做了切角处理，既减轻重量，又能在紧凑机架里避让相邻的线缆拖链或传感器支架。四个角部的安装孔位与底板腰孔形成两级固定——竖板负责电机定位，底板负责整机锁附，分工清晰。

　　实际选型时，工程师通常先核对电机法兰尺寸与轴端伸出长度，确认中央过孔直径大于电机后凸缘；再根据安装空间的螺钉排布选择腰孔长度，保证调整行程覆盖皮带张紧所需的位移量；材质多采用铝合金阳极氧化或钢板喷塑，黑色表面处理在光学设备和消费级整机里也更耐脏、观感统一。整件没有复杂曲面，钣金折弯或铣削加工都能实现，批量生产成本可控，是小型运动控制机构里非常典型的固定连接件。
