3D打印机GT2同步带可调张紧固定座

项目分类:3D打印机 发布时间:2024-06-20 ID:756526
  • 3D打印机GT2同步带可调张紧固定座
  • 3D打印机GT2同步带可调张紧固定座

  在桌面级FDM熔融沉积成型设备的传动链路里,X轴与Y轴的GT2同步带长期处于高速往复启停的工况下,橡胶带体受反复拉伸、环境温湿度变化以及长期蠕变影响,运行数百小时后必然出现预紧力衰减、带体松弛的问题,直接表现为运动轴换向间隙增大、打印件表面出现横纹、轮廓丢步错位、圆弧段成型失真,严重时还会因带体跳齿导致传动定位完全失效。这套可调式皮带张紧机构,正是针对桌面3D打印机开放式框架的安装空间专门开发的传动辅助部件,替代了传统设备上直接将同步带两端锁死在型材滑块上、无法二次调整预紧量的简陋固定方案。

  从实际装机的使用逻辑来看,该部件不需要用户在设备框架上额外做复杂的二次加工,整体采用分体夹装加滑移调节的结构布局:后侧的调节旋钮配合内置的螺纹进给结构,转动旋钮时即可带动带轮安装座沿滑槽方向线性平移,逐步改变同步带啮合段的中心距,操作人员可以边转动旋钮边手动拨动同步带,根据带体的下压挠度判断预紧力是否处于合理区间,全程不需要拆卸已装配完成的传动带,也不需要额外借助拉力测试工具,日常维护调整的效率远高于传统的垫片顶紧、移动电机座张紧方案。

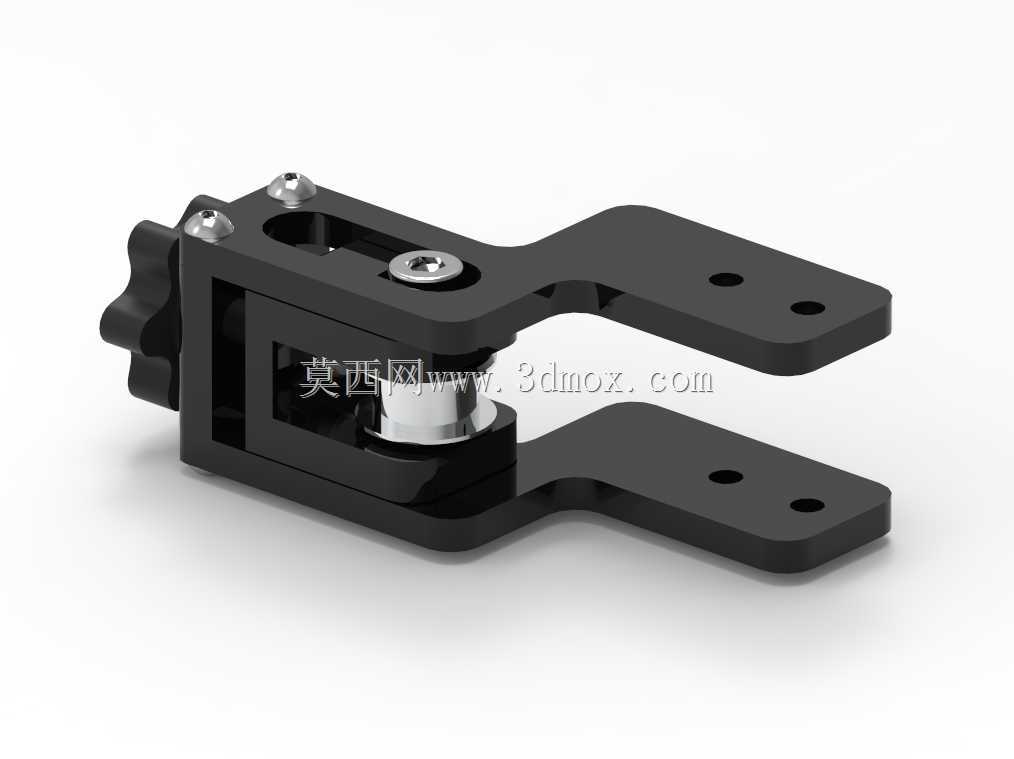

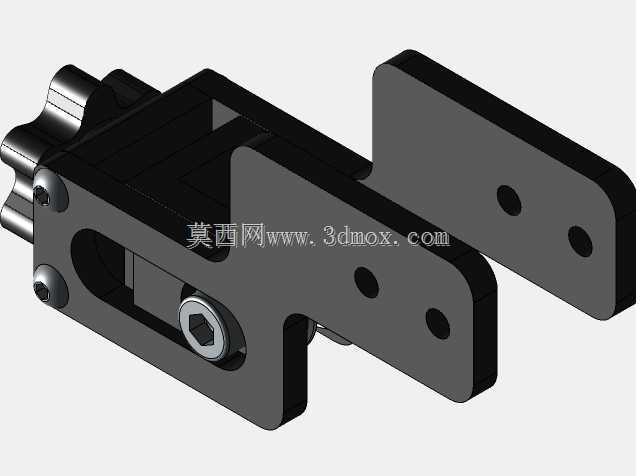

  结构的主体承载部分采用双侧平行悬臂的安装构型,两片向外延伸的安装臂上预留了标准的光孔安装位,孔位间距匹配市面上绝大多数开源桌面3D打印机的运动滑块安装孔系,既可以直接固定在X轴挤出机滑座的后侧,也可以倒装在Y轴热床平台的底部连接端,安装臂的厚度经过受力校核,在同步带额定张紧力的拉扯下不会出现悬臂翘曲、安装面贴合不实的问题。中间的滑移槽采用长腰型导向结构,调节行程覆盖GT2 6mm宽度同步带从全新状态到疲劳松弛后的全部伸长量范围,张紧轮的转轴位置做了同轴度限位,保证带轮在运转过程中不会出现径向窜动,带轮两侧的限位凸缘可以约束6mm宽同步带的运行轨迹,避免设备高速往复运动时带体出现跑偏、脱出带轮轮齿的故障。

  设计过程中首先规避了市面常见简易张紧器的几个典型缺陷:早期很多DIY方案采用单侧板固定张紧轮,受力后侧板容易发生侧向弯曲,导致带轮倾斜、同步带单边磨损;部分张紧结构没有设置锁止结构,调整完预紧力后设备运行的振动会让调节螺纹自行回退,张紧力快速衰减。这套结构在滑移座和固定基座之间设置了锁紧定位结构,当预紧力调整到合适数值后,即可通过顶部的锁紧螺钉将滑移位置完全锁死,即便设备长期高速换向、持续产生振动,调节位置也不会发生偏移。所有和同步带接触的带轮轮齿齿形完全匹配GT2同步带的2mm节距参数,啮合过程中不会出现齿形干涉、带齿局部挤压磨损的问题,带轮内部预留了标准滚动轴承的安装位,转动阻尼极低,不会给传动电机增加额外的旋转负载。

  从安装边界尺寸来看,整个部件的整体轮廓紧凑,不会在3D打印机的有限运动空间里形成多余的运动干涉:双侧安装臂的外伸长度经过优化,固定在滑座上之后不会和设备的框架型材、拖链、限位开关发生碰撞,中间主体部分的宽度控制在窄幅范围内,即便在打印幅面较小的桌面机型上安装,也不会压缩X轴、Y轴的有效运动行程。调节旋钮布置在机构的外侧,装机之后用户不需要伸进设备内部的狭小空间,徒手就可以转动旋钮完成张紧度调整,旋钮的防滑齿形设计保证手上有少量润滑脂或者灰尘时也不会出现打滑。

  在实际设备运维场景中,这类张紧机构除了用于新设备的装配阶段快速设定同步带初始预紧力之外,更核心的作用是在设备长期使用后的维护环节:当用户发现打印件表面出现周期性的传动误差纹路时,不需要拆解整个传动链路,只需要微调该张紧器的进给量,即可快速消除传动间隙,让同步带的啮合精度恢复到出厂状态。相比通过移动步进电机位置来张紧皮带的方案,该部件完全独立于电机安装位,电机的同轴度、电机座的固定状态不会在张紧调整过程中被破坏,避免了调整皮带后出现电机轴和传动带轮不同心、运转时产生周期性异响和振动的次生问题。结构的所有棱角位置都做了倒角处理,装配过程中不会划伤同步带的橡胶基体,也不会割伤操作人员的接线,整体结构兼顾了DIY改装的兼容性和工业级设备的可靠性要求,既适配全新设备的原厂传动设计,也可以直接用于老旧3D打印机的传动系统升级改造。
