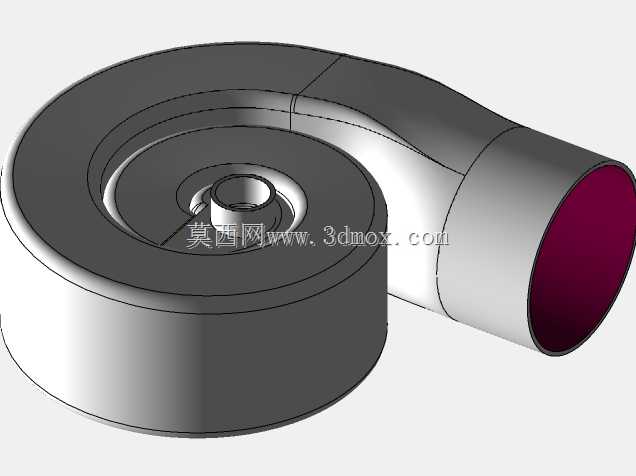

蜗壳式离心通风机流体腔体结构

　　该结构对应离心式通风设备的核心过流部件，整体由盘状蜗壳腔体与侧向延伸的圆形出风弯管组成，常见于车间局部排风、设备散热送风、小型除尘系统以及物料气力输送的前端增压环节。蜗壳部分采用扁平圆柱轮廓，内部围绕中心叶轮布置渐扩形流道，气流从中心轴向区域进入叶轮后，随叶片旋转获得动能，再沿蜗壳周向逐步汇集，最终通过切向连接的弯管转向输出。建模时先以中心回转轴线为基准建立叶轮安装腔，中心保留轴套与进风口配合的环形凸台，外圈壳体壁厚均匀，能够承受常规风压下的薄壁变形；蜗壳型线并非简单圆弧，而是按照流量沿周向递增的规律扩展截面，使气流在减速过程中把动压转化为静压，降低流动损失。出口段从蜗壳切线方向平滑过渡为圆管，弯折区域采用大曲率连续曲面，

　　避免直角转折造成的涡流和噪声，管口端面保留直边段，便于与通风软管或钢制风管进行套接、法兰连接。从安装边界看，盘状壳体背面可贴合电机支架或固定墙板，中心孔需与叶轮轴、轴承座保持同轴，轴向装配间隙要控制在叶轮与壳体不刮擦的范围内；侧向圆管的外径决定外接管路规格，布置时应留出管路拆装空间，蜗壳底部与支撑面之间保留排水或清灰余量。结构设计中重点处理了蜗壳与出口管的相贯区域，该处曲面曲率变化大，采用圆角顺滑过渡，减少应力集中；壳体壁厚在满足刚性的前提下取较薄尺寸，适合钣金焊接或塑料注塑成型。对于选型人员，可依据中心腔尺寸匹配叶轮直径，依据出口管径核算风速与风量，再结合安装空间判断进风方向和出风口朝向；建模过程中参数化控制蜗壳宽度、出口管径、

　　中心孔高度和弯管转角，后续调整风压、流量参数时能够快速改型，不必重建整个流道。该类部件的几何质量直接影响风机效率，曲面连续性、内壁光顺度和流道截面变化规律都需要在三维环境中反复检查，确保没有突变台阶、干涉区域和无效特征，为后续工程图展开、仿真分析或加工制造提供可靠基础。
