卡莱菲常闭型电动三通区域控制阀结构

　　在民用暖通、小型工业流体分配的管路系统里，这类三通区域阀的应用场景非常集中，多承担支路流体的通断与流向切换职能，常见于地暖分集水器支路控制、小型换热机组的冷热流路切换、中央空调末端水系统的分区管控环节，相比两通阀，它能在切断支路供水的同时旁通回流，避免管路憋压导致的泵组负载异常。这款常闭构型的电动三通区域阀，顶部集成的电动执行机构采用分体式布局，执行器外壳做了上下分色的包覆设计，上半部分为深灰哑光壳体，下半部分为黑色阻燃塑壳，侧面预留的微动开关触发拨块，是这款阀的核心辅助功能点——当阀芯走到全关或者全开位置时，会触发微动开关输出干接点信号，可直接接入楼宇自控系统的DI点位，反馈阀门的实际工位，不用额外加装外置位置传感器，

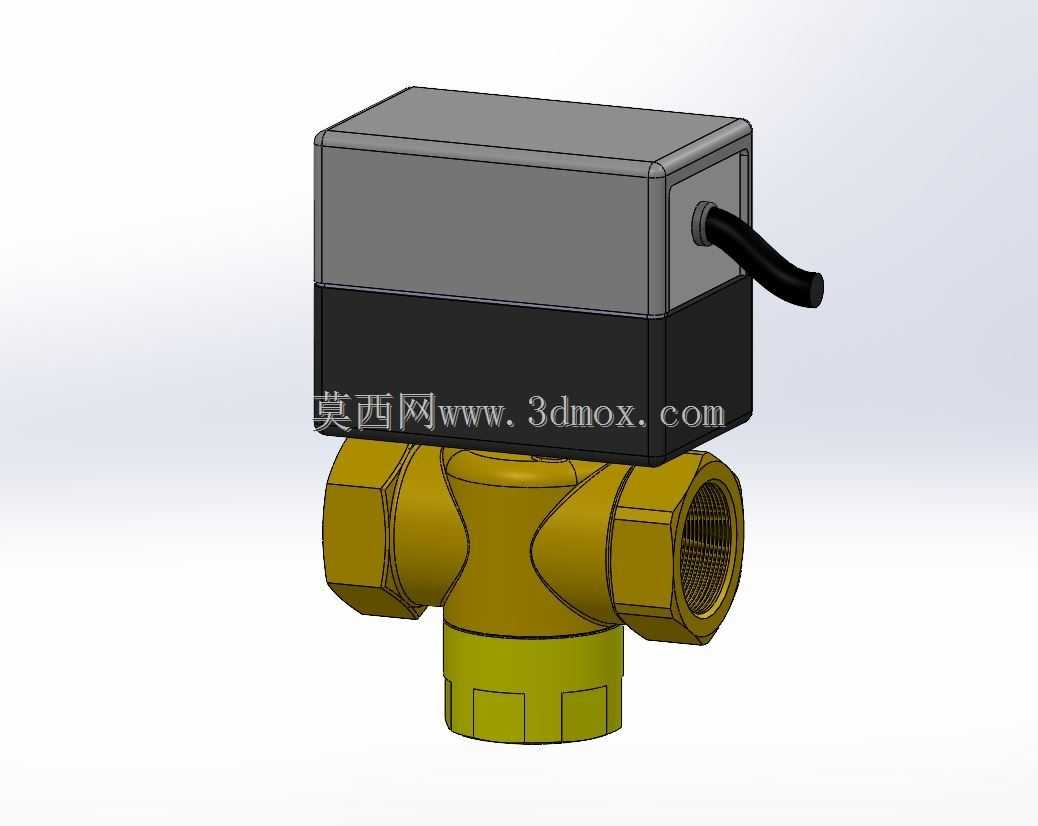

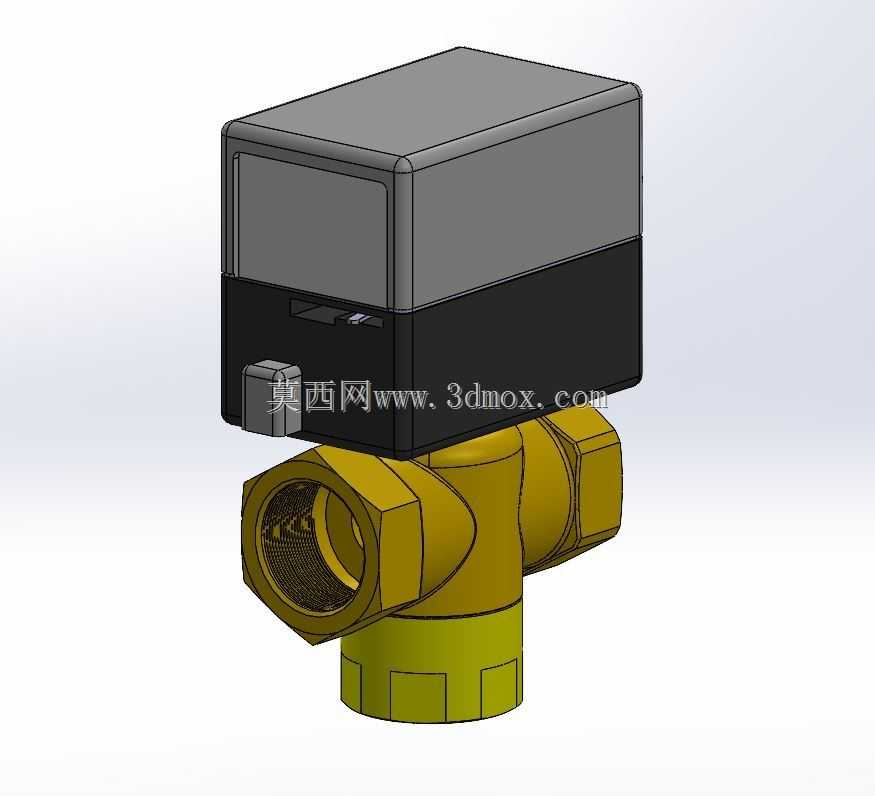

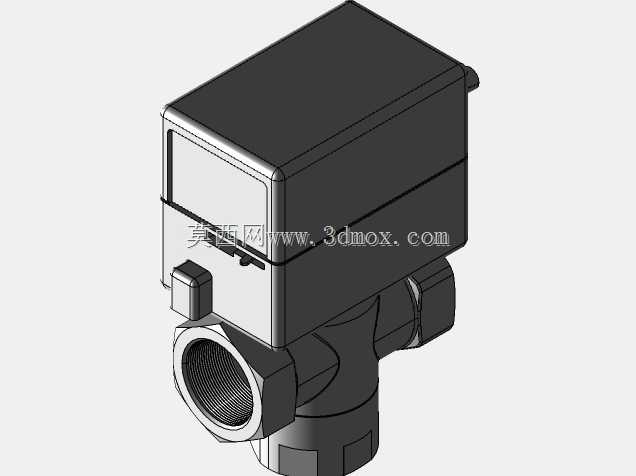

　　减少现场布线的工作量。从建模的设计思路来看，整个模型优先还原了实际产品的安装边界尺寸，阀体部分采用黄铜锻压构型的外观特征，三个通路口均为内螺纹连接结构，建模时严格对齐了卡莱菲同口径产品的端面距、执行器顶部到阀体底部的总高度、相邻通路口的中心距参数，能直接嵌入到管路系统的装配体里做干涉检查，不用再额外核对安装空间。执行器和阀体的连接部分做了快装卡扣的结构还原，实际安装时不需要额外工具，对准卡扣旋拧即可完成执行器和阀体的装配，后期维护更换执行器也不用排空管路内的流体，能大幅降低现场运维的工作量。常闭的功能特性意味着，在执行器断电的状态下，阀芯会通过内部复位弹簧的作用力自动回到关闭工位，切断主通路的流体供给，

　　这种设计符合暖通系统的故障安全原则，一旦出现控制回路断电的异常情况，不会出现支路持续通流导致的温度失控问题。建模过程中对阀体的流道转折处做了外观层面的还原，虽然是外形数模，但通路口的倒角、阀体底部的调节螺帽结构、执行器侧面的接线槽位置都做了1:1的复刻，结构设计人员在做整机管路布局时，可以直接调用这个模型核对安装间隙，尤其是执行器上方需要预留的接线空间、侧面微动开关的接线插头插拔空间，都能通过这个模型提前预判，避免后期装配时出现管线和周边结构件干涉的问题。这类三通区域阀的流通口径普遍偏小，多用于末端支路的控制，不适合主干路的大流量通断场景，选型搭配时要注意执行器的供电电压和控制信号类型，这个模型还原的外形尺寸能直接给电控布线、管路支吊架设计提供准确的空间参考。
