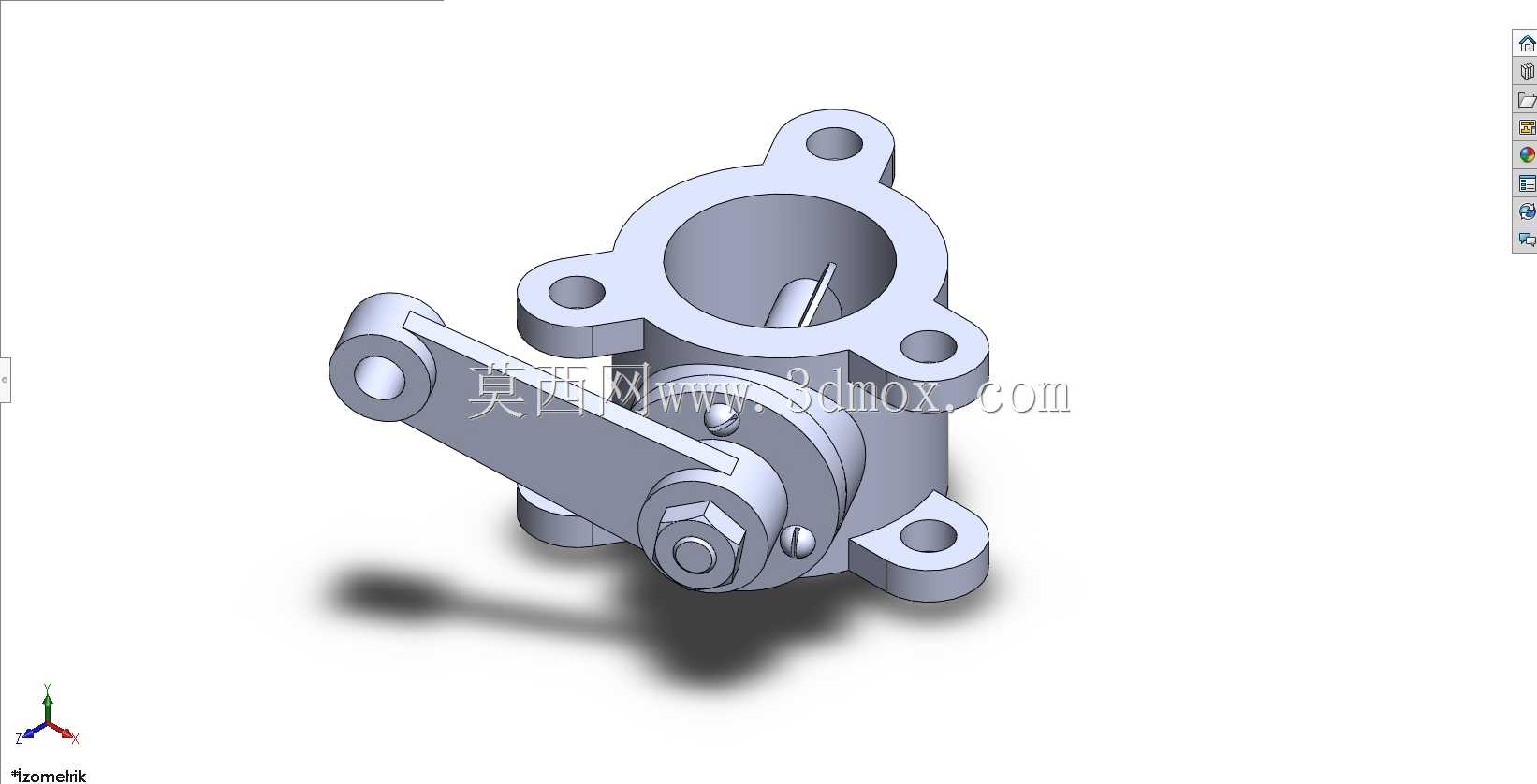

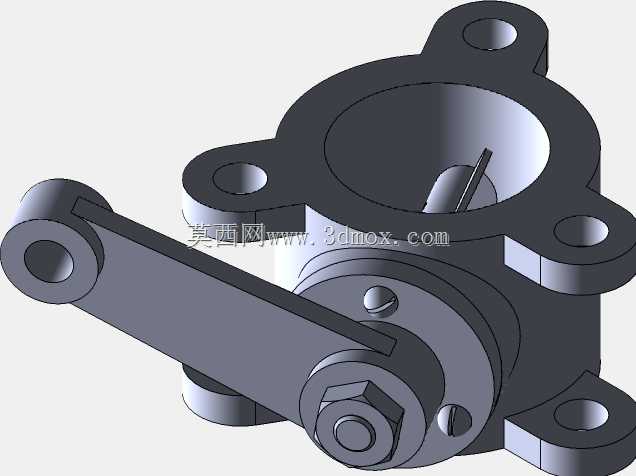

手动法兰式蝶阀装配结构设计

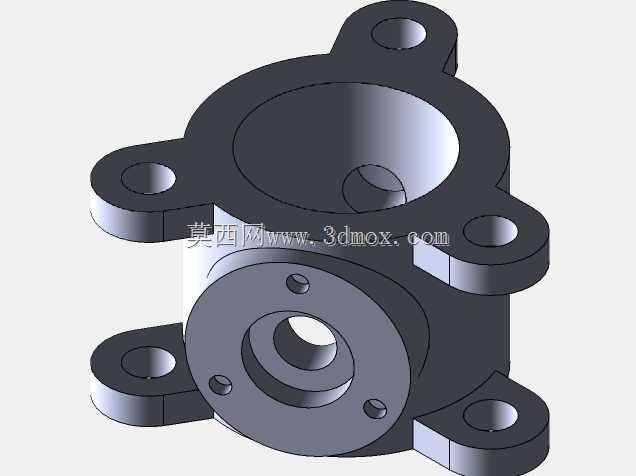

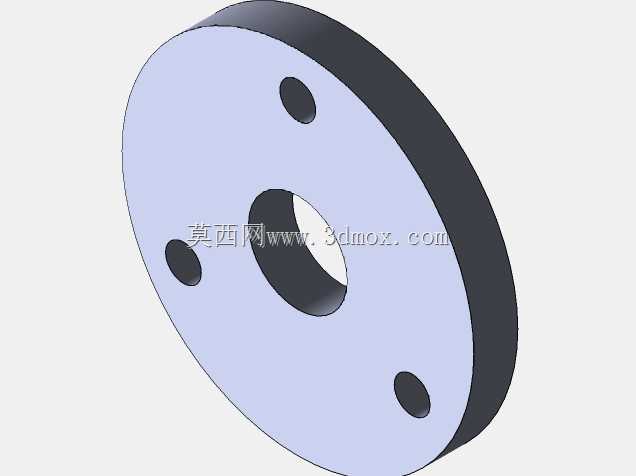

　　这款蝶阀组件主要面向低压流体输送管路的通断与流量调节场景，常见于给排水管网、暖通循环系统、普通化工介质输送管线的终端或支路控制环节，依靠手柄转动带动阀板旋转实现管路启闭，相比同通径的闸阀、截止阀，结构长度更短，安装占用的轴向空间更小，适合管路排布紧凑的工况。从结构设计来看，阀体采用四方法兰耳式结构，四个安装孔均匀分布在阀体上下两端的连接耳上，安装时可直接穿过螺栓与两端管路法兰对接，无需额外加装对夹垫片定位，安装容错率更高；阀体中部的通流腔为直通式结构，阀板开启后与管路轴线平行，流阻系数远低于同通径的截止阀，介质输送过程中的压力损失更小，适合大流量、低扬程的输送场景。阀板与阀杆的连接采用扁位定位加端部螺栓锁紧的结构，

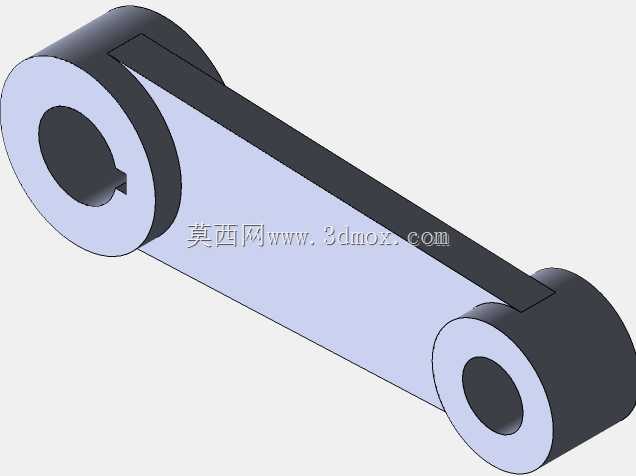

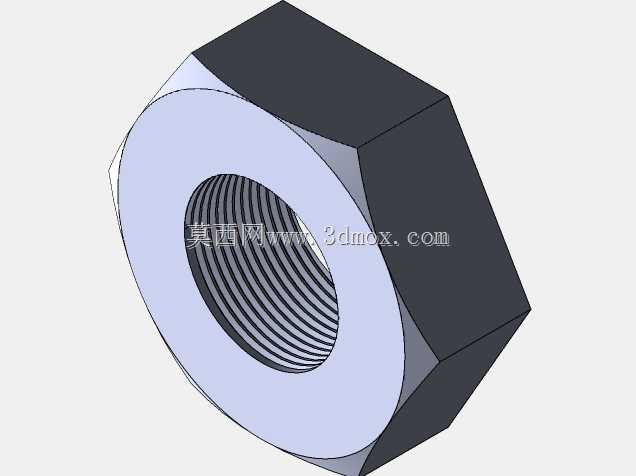

　　避免阀板在频繁开关过程中与阀杆发生相对转动，手柄与阀杆的连接端设置了定位止口，装配时可直接卡入阀杆端部的扁位，依靠侧面的紧定螺钉锁死，装配工序简单，后期维护更换手柄无需拆解整个阀体密封结构。密封面采用阀体直接加工密封槽的结构，密封圈嵌入阀板外缘的安装槽内，关闭时阀板旋转至与管路轴线垂直位置，密封圈与阀体内腔密封面完全贴合，可实现零泄漏截断，阀杆与阀体的配合部位设置了轴用密封圈，避免介质从阀杆转动间隙处外漏。从安装边界来看，这款蝶阀的法兰连接孔距、通流直径均匹配常用的低压管路法兰标准，阀体总高度从法兰下端面到手轮顶端的尺寸控制在同通径阀门的常规范围内，侧面手柄转动的最大半径不会超出法兰外圆的投影范围，

　　安装时无需为手柄转动预留额外的侧向空间，可直接贴近墙面或相邻管路安装。设计过程中特意将阀杆的支撑点设置在阀体上下两个同轴轴孔内，阀板转动时的受力由两个轴孔共同承担，相比单轴支撑的蝶阀，阀杆受介质冲击时的形变量更小，长期使用不会出现阀板卡涩、关闭不严的问题；手柄的长度经过力矩核算，普通操作人员无需借助加力杆即可手动实现阀门的全行程启闭，手柄端部设置了防滑纹理，戴劳保手套操作时也不会出现打滑问题。
