法兰连接直通式手动截止阀

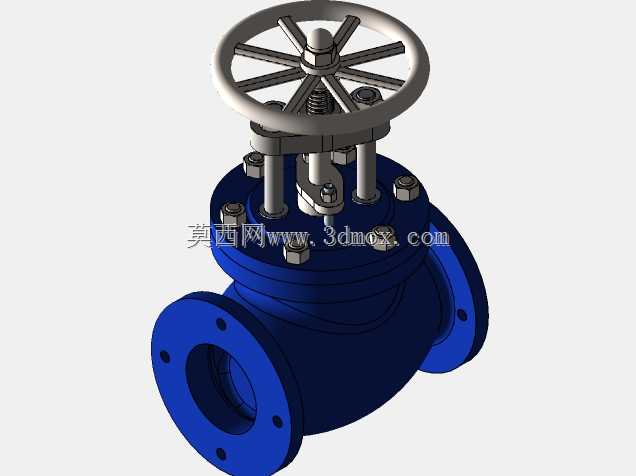

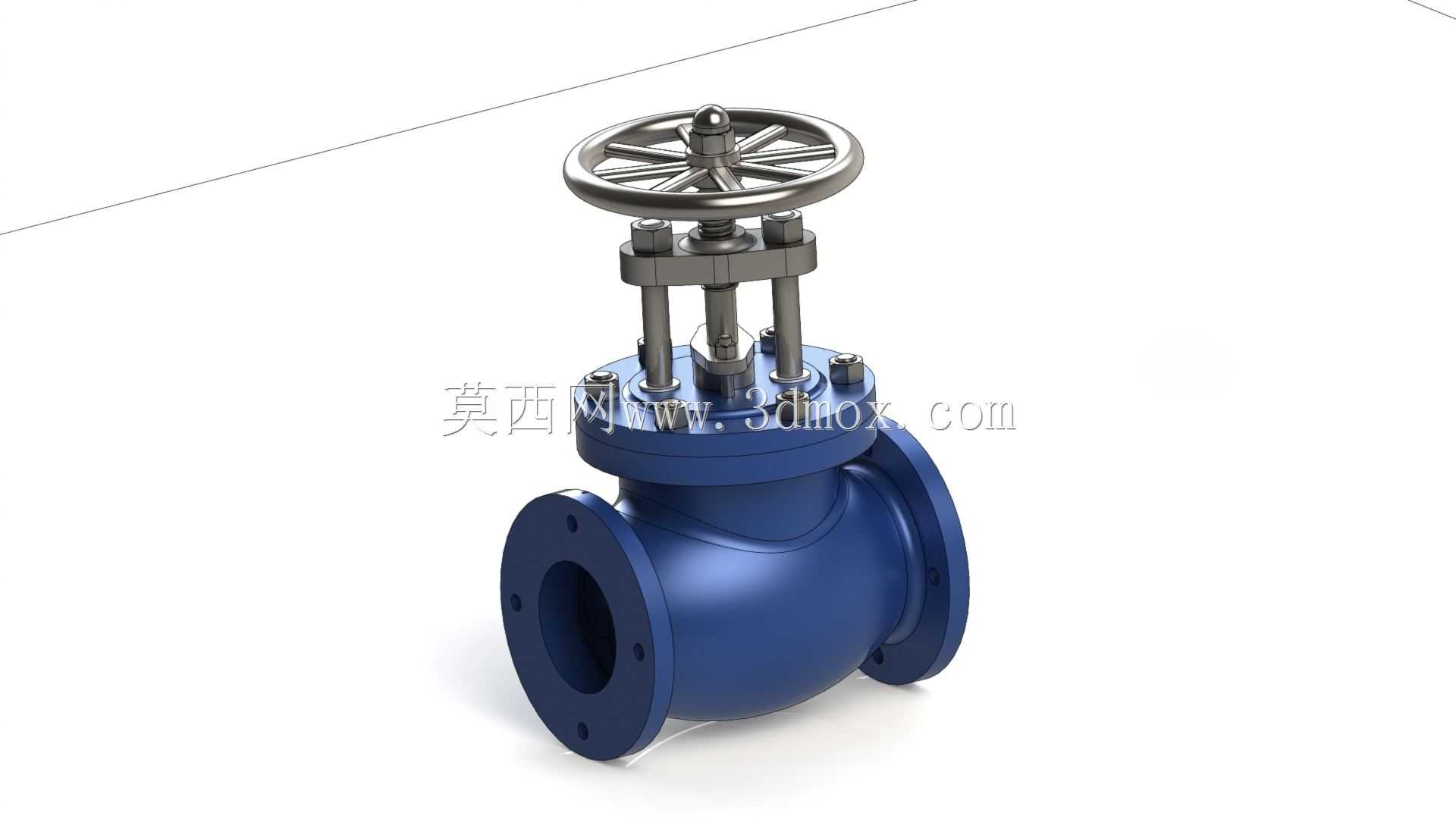

　　这款直通式法兰截止阀的三维结构，完整还原了工业管路系统中常用截断类阀门的装配逻辑，阀体采用下进上出的直通流道布局，两侧带标准法兰连接盘，法兰盘上均匀布置螺栓过孔，可直接与同压力等级的管路法兰配对，通过螺栓锁紧、密封垫压紧实现管路对接，安装时需预留阀体两侧法兰的螺栓操作空间，顶部手轮的操作回转半径也需在管线排布时提前留出，避免手轮转动时与周边管线、支架发生干涉。

　　从实际工况用途来看，这类截止阀主要应用在给排水、蒸汽输送、工业流体管线、机床配套冷却回路、化工常规介质输送场景中，核心作用是通过阀瓣的升降动作，完全截断或者导通管路内的介质，和闸阀相比，截止阀的密封面在启闭过程中摩擦行程更短，密封性能更稳定，适合需要频繁截断、调节开度的管路点位，不过流道存在转向，流体阻力相比直通闸阀更高，选型时需要结合管路的压力损失要求匹配。

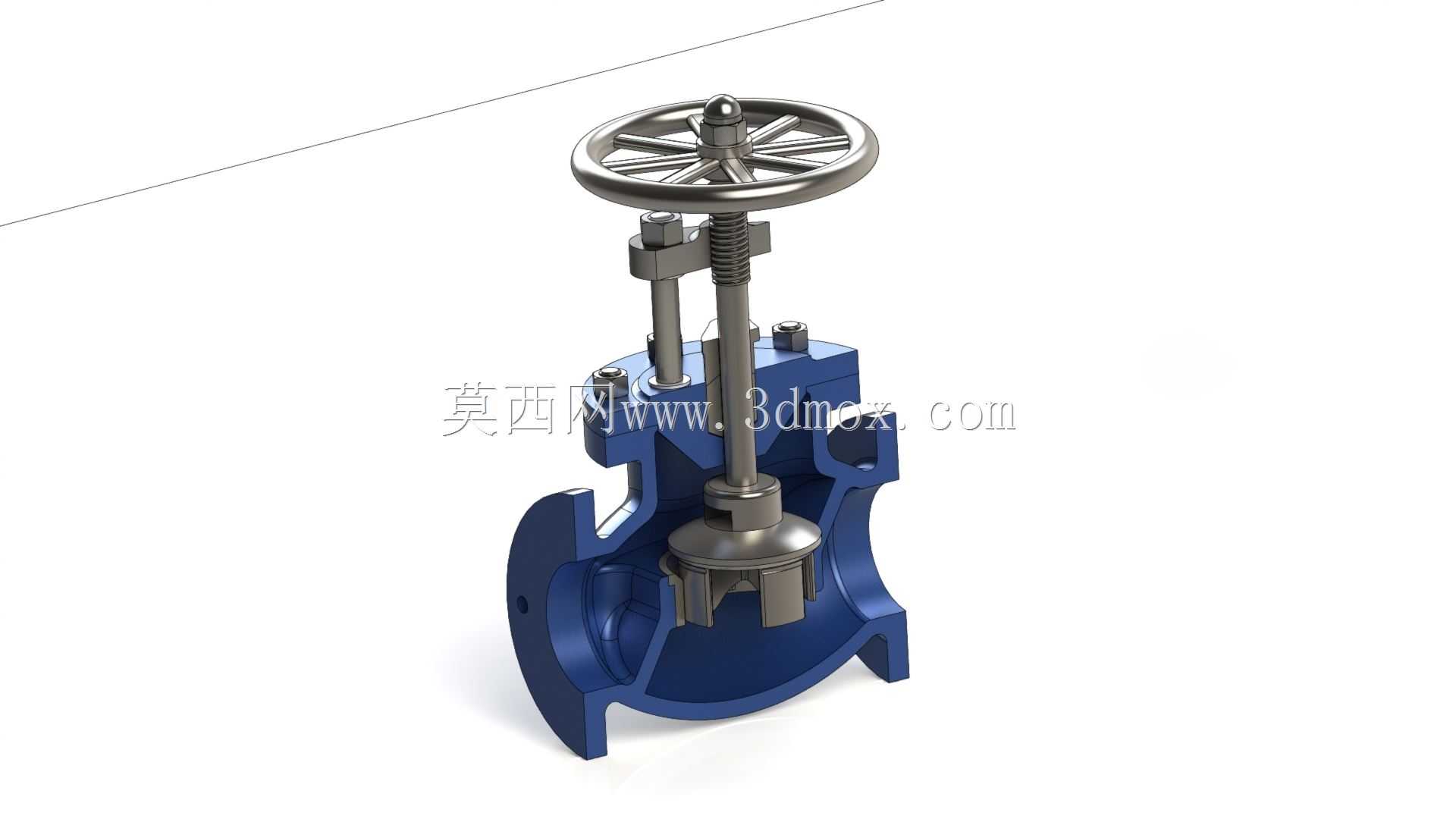

　　结构设计上，底部的球形铸造型阀体容纳阀瓣启闭行程，阀腔内部的密封座与阀体一体铸造成型后精加工密封面，阀瓣通过阀杆下端的连接结构固定，转动顶部手轮时，阀杆依托阀盖部位的梯形螺纹副把旋转运动转化为直线升降，带动阀瓣压紧或者离开密封座。阀盖和阀体之间通过中法兰螺栓锁紧，中间加装密封垫片杜绝介质从结合面泄漏，阀杆穿出阀盖的位置设置填料函结构，填充柔性密封填料后通过压盖压紧，既允许阀杆上下动作，又能阻止管内带压介质从阀杆间隙向外渗漏。顶部的手轮采用轮辐式结构，多根辐条连接外圈轮缘和中心轮毂，轮毂和阀杆顶端通过平键或者方榫结构传递扭矩，操作人员无需额外工具即可徒手转动手轮完成阀门启闭，手轮下方设置锁紧螺母，可限位阀杆的升降行程，避免操作超程导致阀瓣顶死或者阀杆脱出。

　　建模过程中所有配合部位的尺寸都严格遵循阀门行业的通用装配规范：两侧法兰的端面间距、法兰盘外径、螺栓孔中心圆直径、螺栓孔数量与孔径都对应常用公称通径的法兰标准，阀体底部的支撑轮廓、阀杆的伸出长度、手轮的最大外径都做了1:1还原，装配时阀杆和填料压盖、阀盖螺纹段、阀瓣连接位的同轴度公差在模型里通过同轴心配合完全约束，阀瓣处于全关位置时密封面完全贴合，全开位置时阀瓣提升高度完全让出流道通径，不会在阀腔内部形成额外截流。在成套设备管线设计时，这款阀门模型可以直接导入管路装配体中，提前校验阀门和周边泵体、弯头、管道支架的空间位置，避免现场安装时出现操作空间不足、法兰孔位不对中的问题，阀体外表面的涂装质感、金属手轮和阀杆的材质区分也在模型中做了对应表现，可直接用于设备方案展示、管线施工模拟、结构教学演示等场景。
