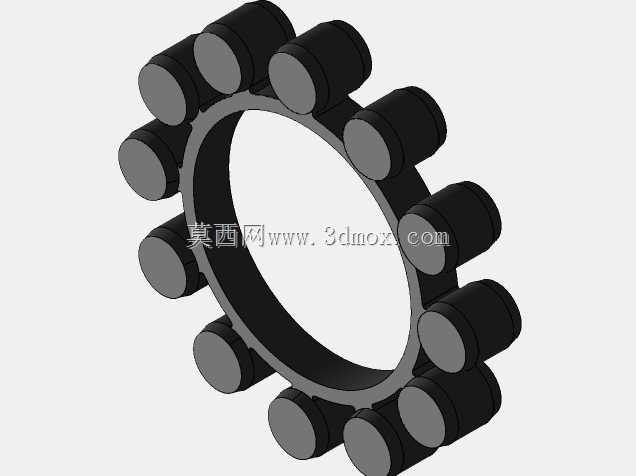

这类带圆柱缓冲块的环形联接结构,是金属切削机床主轴传动系统里常见的弹性联轴器缓冲组件,日常在普通卧式车床、数控车床的主电机与主轴箱输入轴之间的联接段大量应用,核心作用是补偿两轴安装时产生的径向、角向与轴向偏差,同时吸收传动过程中产生的冲击振动,避免电机启动、主轴正反转切换时的刚性冲击打坏齿轮或者造成轴承过早疲劳失效。从结构设计逻辑来看,整体采用环形保持架搭配周向均布圆柱缓冲块的布局,保持架为整体式环形结构,内孔与轴系的配合边界需要匹配对应安装轴的轴径公差,通常选用H7/k6的过渡配合保证同轴度,周向均匀开设的圆柱孔用来嵌装缓冲块,孔位的等分度公差控制在0.02mm以内,避免运转时各缓冲块受力不均出现偏磨。缓冲块采用圆柱状结构,
材质多为耐油耐磨的聚氨酯或者丁腈橡胶,装配后突出保持架两侧端面的高度一致,工作时分别与两端半联轴器的端面凸台接触,通过弹性变形传递扭矩,相比传统的梅花形缓冲垫,这种分体式圆柱块的设计可以在单个缓冲块磨损后单独更换,不需要整体拆卸联轴器,大幅降低设备维护的停机时间。实际选型安装时,需要注意保持架的外径尺寸不能超过半联轴器的安装腔内径,轴向安装间隙要控制在1-2mm之间,给轴系热伸长预留足够的补偿空间,避免运转时出现轴向顶死的问题。在传动特性上,这种结构能够有效过滤电机运转时的高频振动,降低主轴传动的噪声,尤其适合CA6140这类普通卧式车床的主传动场景,在频繁正反转加工螺纹的工况下,缓冲块的弹性变形可以抵消换向瞬间的冲击载荷,

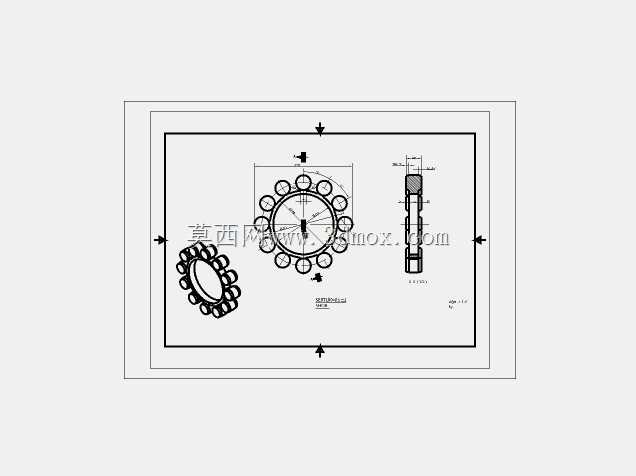

保护主轴箱内的滑移齿轮不会因为瞬时过载出现打齿故障。建模过程中需要重点保证周向缓冲块的等分精度,以及保持架内孔与外圆的同轴度,装配时要注意缓冲块与安装孔的配合间隙控制在0.1mm以内,既保证缓冲块不会在孔内窜动,又能在受冲击时产生足够的变形量吸收能量。
