十针杜邦跳线连接器外壳结构设计

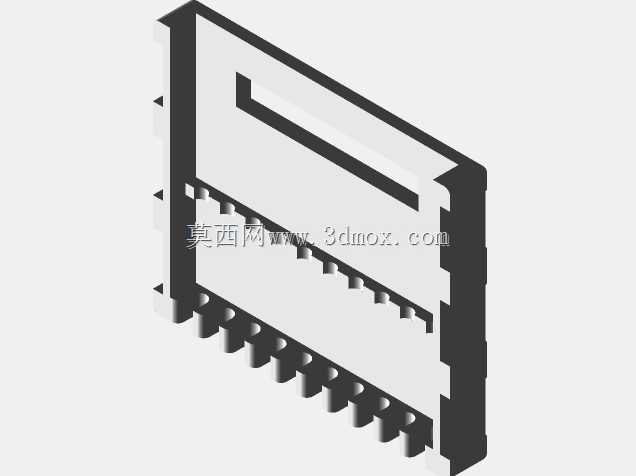

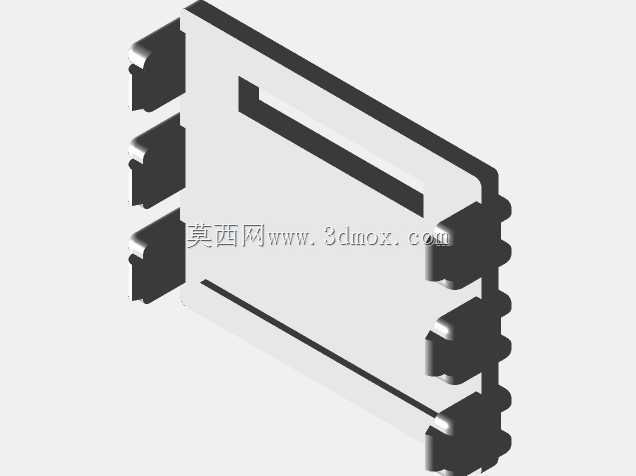

　　这款十针杜邦跳线连接器外壳，主要面向低压弱电信号传输场景设计，常见于实验台电路搭建、小型工控设备内部接线、3D打印机控制板信号转接、消费电子内部线束对接等场景，用来规整跳线排布、避免插针错位弯折，同时为接线端提供基础的物理防护，减少外力拉扯导致的接线松脱问题。从结构设计逻辑来看，外壳采用单侧开口的槽式结构，主体为方正的薄壁塑壳形态，一侧预留十组平行的插针过孔位，孔位间距严格匹配标准2.54mm杜邦排针间距，确保插针穿过时不会出现偏位、卡滞，每排插针外侧设计有凸起的定位筋，和公头端的凹槽配合时可以实现盲插对位，减少接插时的对位调整时间。外壳的进线侧设计了多道平行的防滑卡槽，既可以增强外壳插拔时的摩擦力，方便作业人员徒手完成接插操作，

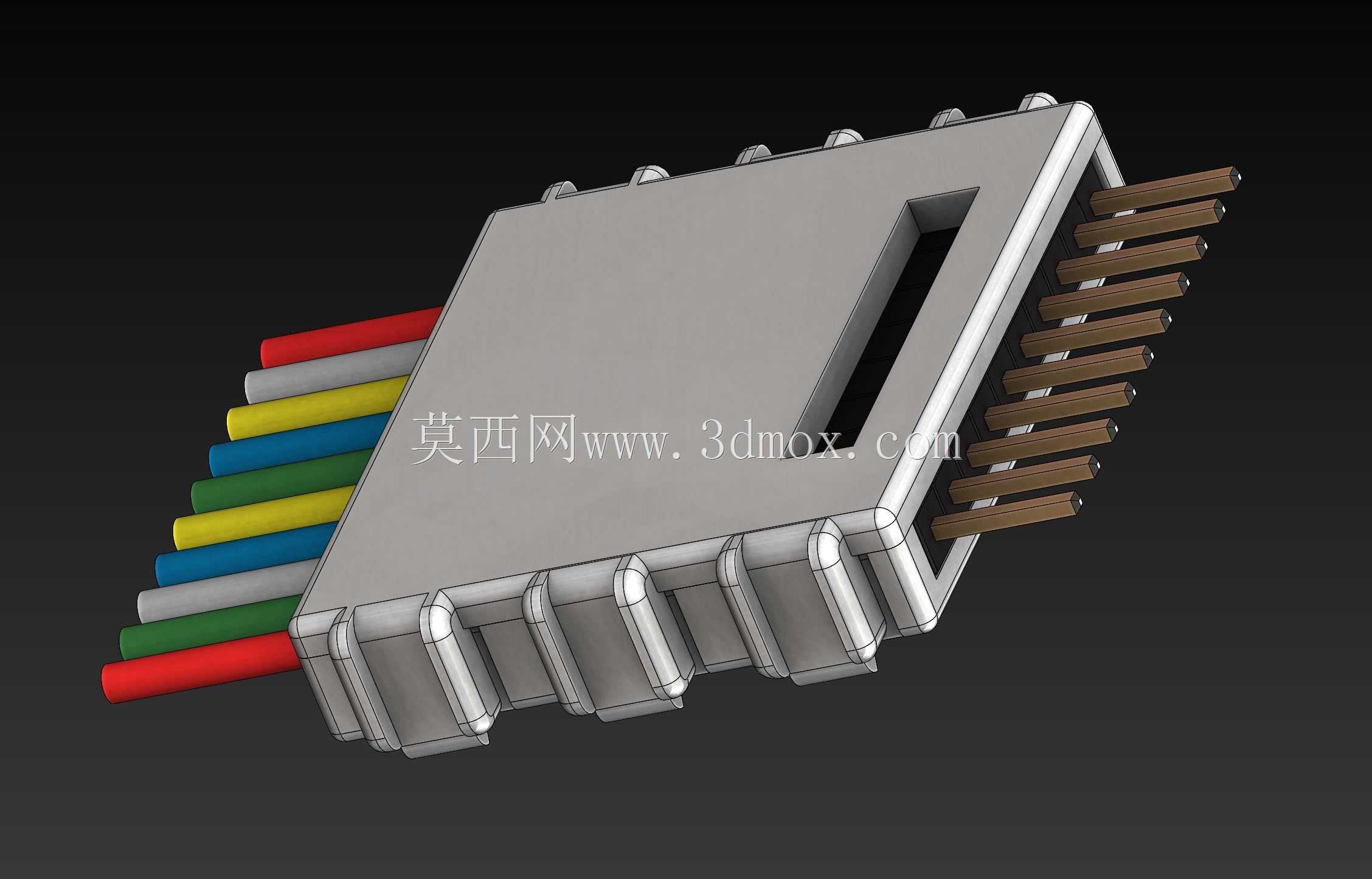

　　也能在外壳注塑成型时提升结构刚性，减少薄壁件的翘曲变形量。考虑到跳线本身是多色单芯线，外壳进线端做了扩口导向设计，剥线后的线芯连同压接好的杜邦端子可以顺畅推入壳体内的卡位，不需要额外扩孔处理，每个端子位内部都设计了倒刺卡扣结构，端子推入后会被倒刺卡紧，正常拉扯线束时不会出现端子退针脱出的问题。安装边界方面，这款外壳整体宽度适配十针排针的总宽度，壳体厚度控制在6mm以内，接插完成后突出板面的高度不超过12mm，在密集排布的控制板上也不会和相邻的接插件、电容、芯片等元器件产生空间干涉，外壳侧边没有多余的外凸结构，多组同型号连接器并排安装时最小间距可以控制在1mm以内，能够充分利用PCB板的有限安装空间。外壳表面做了哑光磨砂处理，

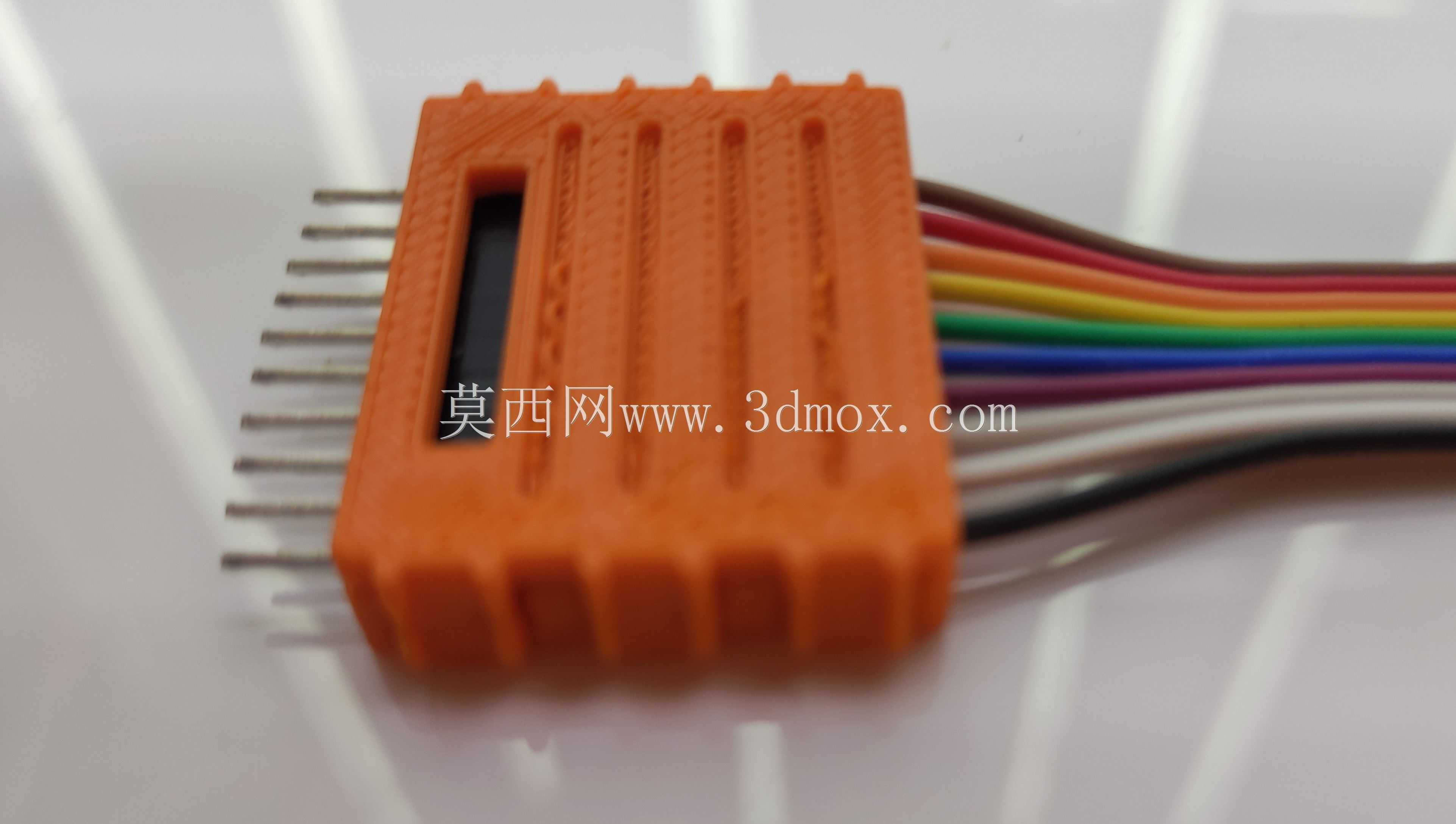

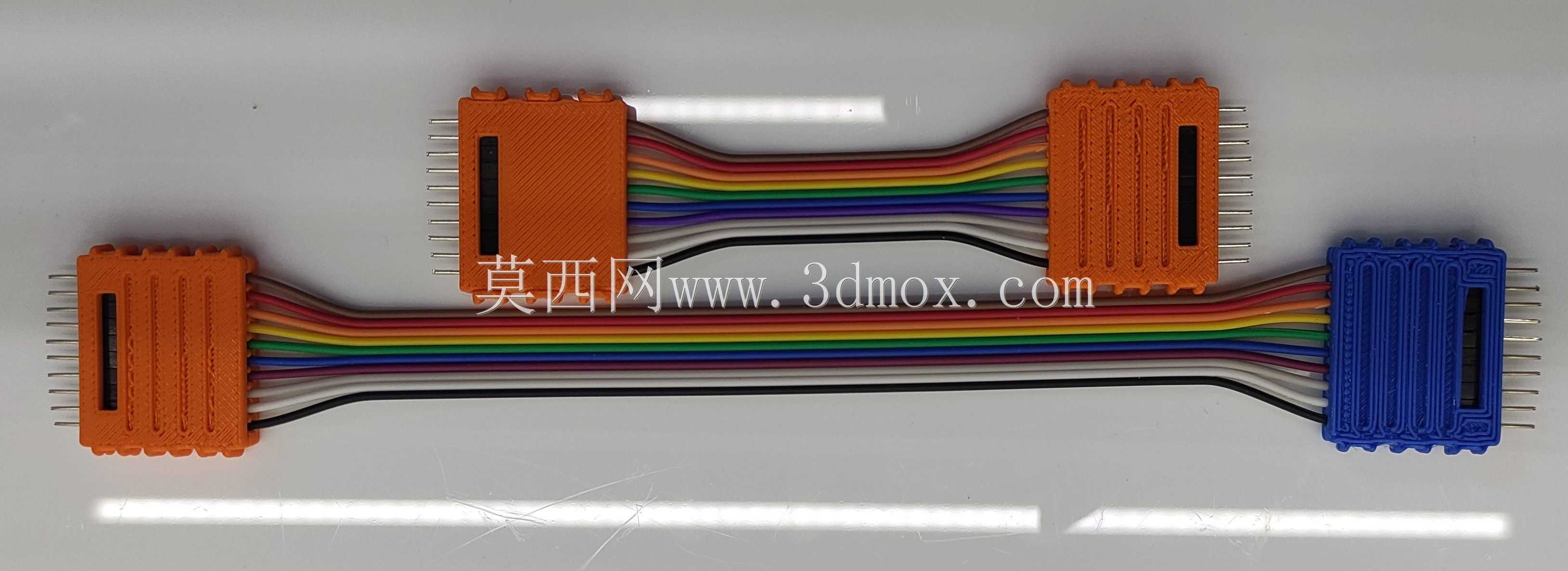

　　没有尖锐的棱角飞边，日常检修插拔时不会划伤操作人员手指，壳体的边角处做了0.5mm的圆角过渡，既可以降低注塑成型时的应力集中问题，也能避免外壳受外力磕碰时出现边角崩裂。在实际使用中，这款外壳可以适配常规的22AWG到26AWG规格的杜邦跳线，压接好端子的线束装入壳体后，接插寿命可以满足不少于500次的反复插拔需求，完全覆盖常规实验调试、设备运维过程中的接插频次要求，外壳的绝缘材质可以耐受常规车间环境下的温湿度变化，不会因为长期积灰、轻微凝露出现绝缘性能下降的问题，能够稳定维持接线端的绝缘防护效果。
