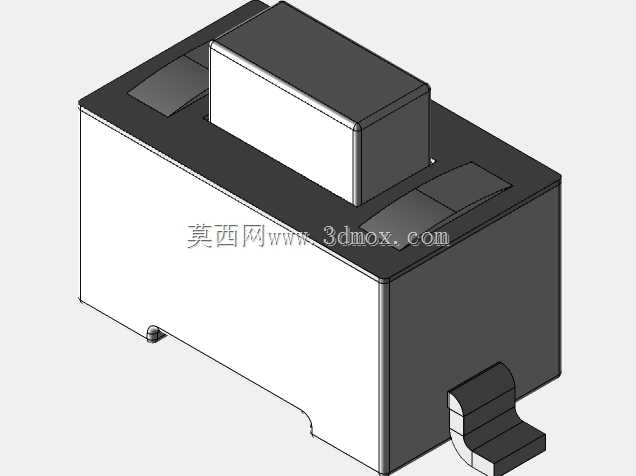

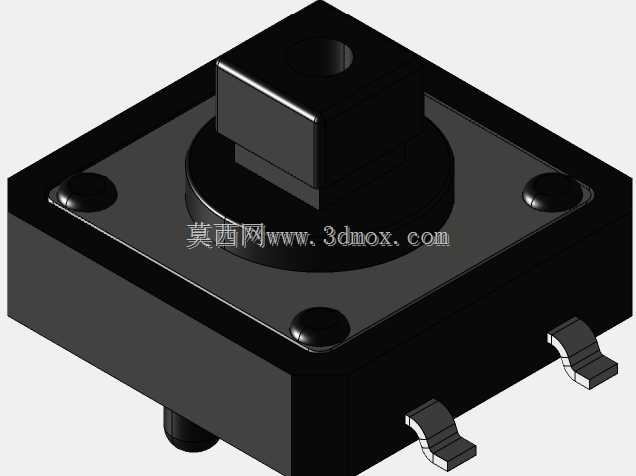

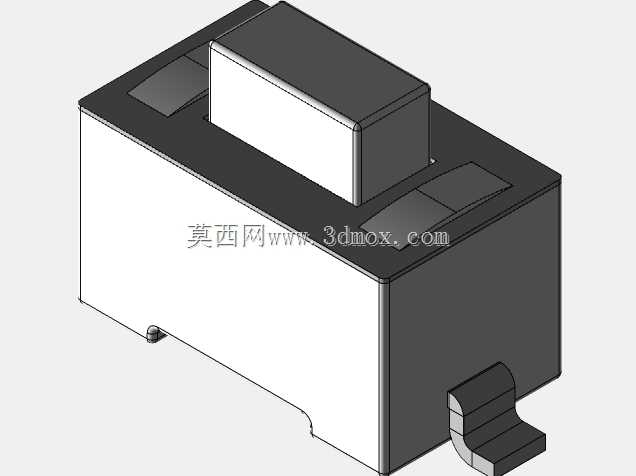

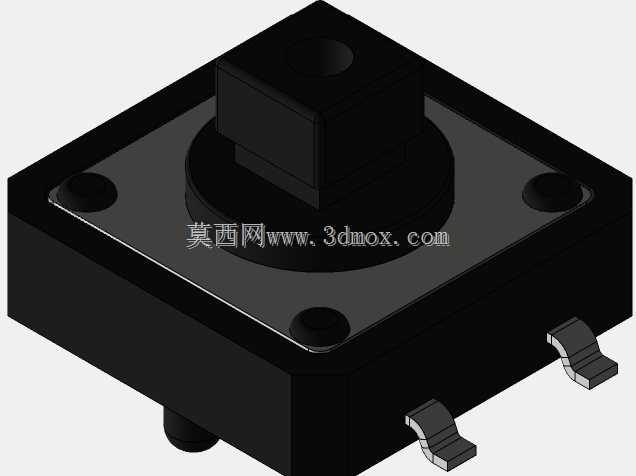

卧式直插拨动式档位切换开关结构

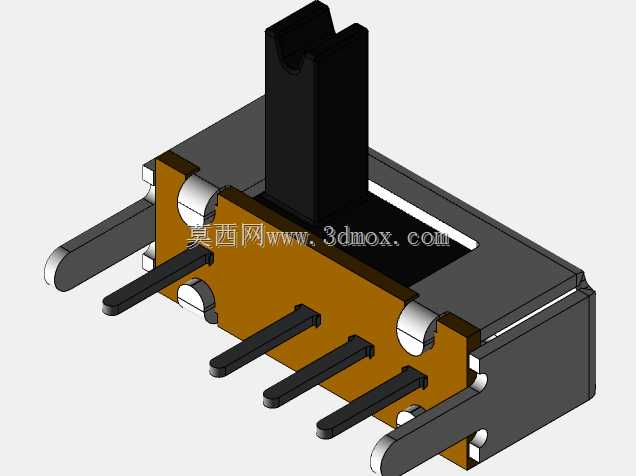

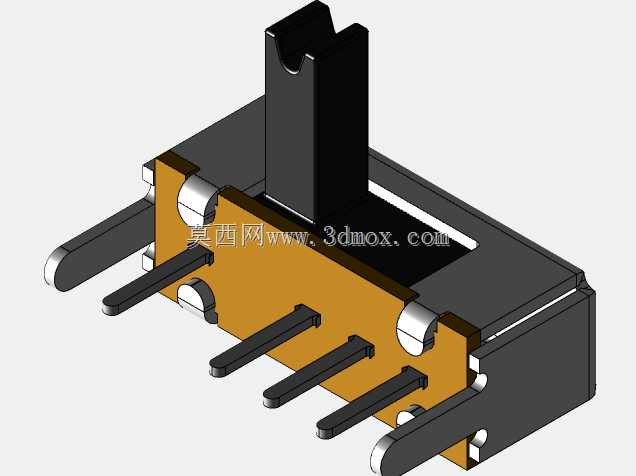

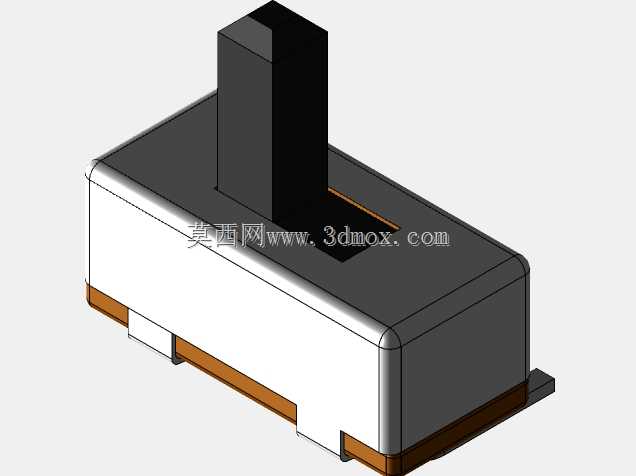

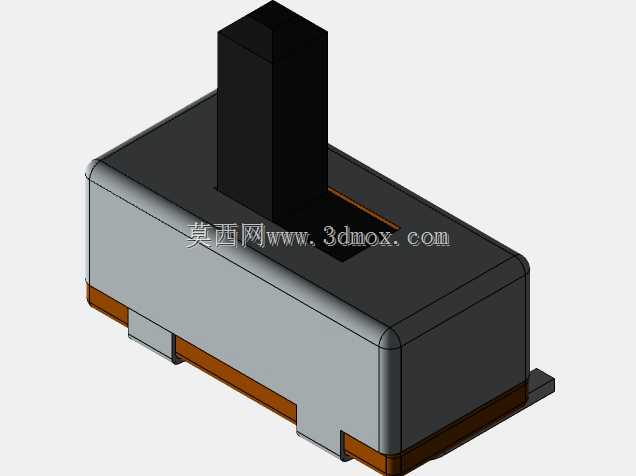

　　这类卧式直插拨动开关，常应用在小型手持电子设备、工控信号切换模块、小家电控制板这类需要手动切换通断或档位的场景里，实际使用时依靠拨柄的水平滑动，带动内部动触片在不同静触点间切换，实现两路或多路电路的导通状态切换，相比轻触按键它能保持稳定的档位状态，不需要持续施加按压力，适合需要长期保持工作档位的电路节点。从结构设计来看，这款开关采用侧出直插引脚布局，引脚间距适配常规2.54mm标准PCB焊盘网格，安装时可直接插入PCB对应过孔完成波峰焊或手工焊接，不需要额外设计固定卡扣结构，开关本体的基座采用耐高温绝缘材质，能耐受常规波峰焊的260℃峰值温度，避免焊接过程中基座变形导致内部触点错位。拨柄的凸起高度做了适配常规设备外壳开孔的尺寸设计，

　　拨柄顶端的凹槽结构方便用户用指尖推动切换，同时拨柄的滑动行程做了限位设计，滑动到档位端点时有明确的触感反馈，避免用户操作时推过行程导致内部结构损坏。开关的金属外壳部分一方面做了电磁屏蔽设计，减少外部电磁干扰对内部触点导通稳定性的影响，另一方面外壳两侧的固定引脚直接焊接在PCB上，能提升整个元件的焊接牢固度，避免设备受振动时开关引脚脱焊。内部的触点采用镀银层处理，降低接触电阻，减少长期通断过程中的触点氧化问题，动触片采用弹性铜材冲压成型，保证上万次滑动切换后仍能保持足够的接触压力，不会出现接触不良的问题。在安装边界上，开关本体的长宽尺寸适配PCB上常规的元件布局间距，不会和周边的电容、电阻等直插元件产生空间干涉，

　　拨柄突出本体的高度控制在常规设备面板的厚度适配范围内，不需要额外加长拨柄配件就能直接适配多数薄型设备的外壳装配需求，底部的引脚伸出长度刚好满足PCB焊接后焊盘透锡的要求，不会因为引脚过长导致焊接后剪脚工序额外增加工作量。
