机床用钣金卷边式金属活页夹结构设计

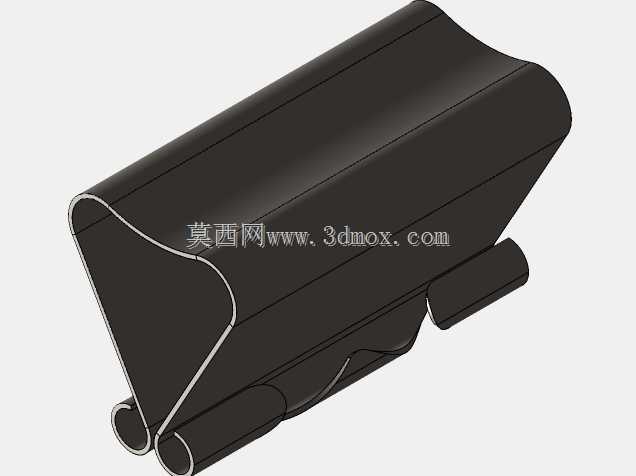

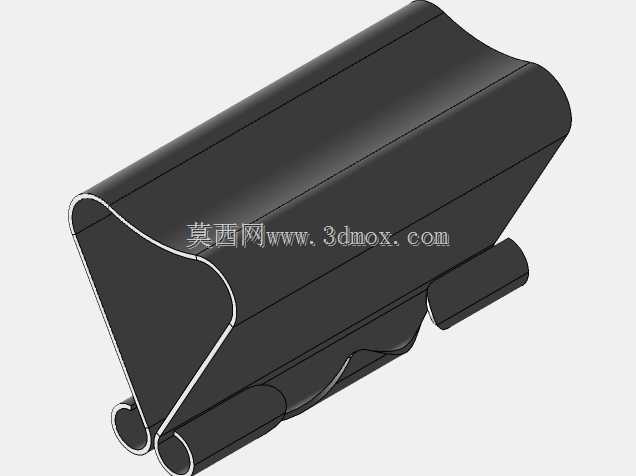

　　这类金属活页夹多用于机床防护舱门、小型设备检修盖板的铰接限位场景，区别于普通民用活页，其整体采用冷轧钢板一体冲压弯折成型，没有额外的铆接销轴结构，依靠板材自身卷制的筒状结构实现铰接转动，避免了小尺寸销轴在机床切削液喷淋、金属粉尘堆积环境下出现的锈蚀卡滞问题。从结构设计逻辑来看，主体夹持段采用圆弧过渡的曲面造型，贴合被夹持板材的安装边缘，安装时不需要额外加工沉孔，直接通过侧边的卷边卡扣卡入板材预开的窄槽内即可完成初步定位，配合侧面点焊就能实现牢固固定，大幅减少现场安装的钻孔、攻丝工作量，适配CA6140这类普通车床侧盖板、走线槽盖板的快速装配需求。转动配合段的卷边间隙控制在0.15-0.2mm之间，既保证转动时无明显旷量，

　　又能留存足够的润滑脂存储空间，日常维护时只需在卷边缝隙处注入少量锂基脂，就能保证长期开合无卡顿，适配机床舱门日均数十次的开合频次。外形尺寸方面，整体长度控制在80mm区间，闭合状态下最大厚度不超过12mm，安装后突出板材表面的高度仅为8mm，不会和机床拖板、移动刀架产生运动干涉，安装边界上要求被夹持的板材厚度在1.5-2mm之间，卷边卡扣的卡入深度为3mm，即使设备运行产生持续振动，也不会出现松脱移位的问题。设计过程中特意将夹持面的边缘做了R1.2的圆角处理，避免安装和维护时锋利的钣金边缘划伤操作人员，转动端的限位结构直接在板材上冲压出凸台，不需要额外加装限位块，开合角度控制在0-115度之间，

　　刚好匹配检修盖板开启后不会自行回落的角度需求，也避免开启角度过大拉扯内部连接的线缆、油管。和传统的分体式合页相比，这种一体成型的金属活页夹零件数量更少，冲压加工的工序仅包含落料、弯折、卷边三道，量产时的加工一致性更好，成本仅为同规格铜质合页的三分之一，在普通机床、小型工业设备的防护结构上有很高的适配性，建模时重点要控制卷边处的板材折弯系数，避免卷边成型后出现开裂或者配合间隙超差的问题，曲面过渡段的曲率要和被夹持件的表面弧度完全匹配，保证安装后贴合紧密无翘曲。
