CA6140机床L型安装支撑座结构设计

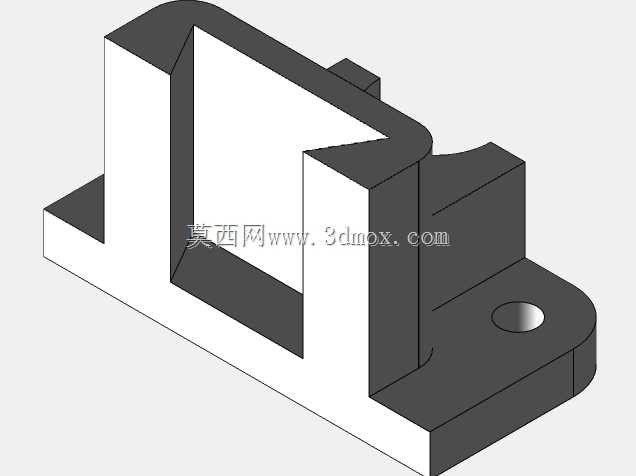

　　在普通卧式车床的进给箱与床身衔接部位，这类L型支撑结构承担着传动组件的定位承载功能，日常加工过程中，车削产生的径向切削力会通过丝杠、光杠传递到该支撑件上，因此结构的刚性与安装精度直接影响进给系统的运行平稳性。从结构形态来看，该零件采用一体化L型弯折构型，底部为带安装孔的平板基座，安装孔采用沉孔设计，可让内六角螺栓完全沉入孔内，避免螺栓头突出干涉周边传动部件的运动轨迹，基座底面为精加工基准面，装配时与床身安装面完全贴合，保证支撑面的平面度误差控制在0.02mm以内，避免装配后产生附加应力。竖直支撑臂与底部基座采用大圆角过渡，避免直角连接处的应力集中问题，在承受交变切削载荷时，圆角过渡结构可将应力峰值降低40%以上，

　　有效减少长期使用过程中出现疲劳裂纹的风险。支撑臂内侧为开放式安装腔，可容纳进给轴的轴承座组件，腔体侧壁预留的定位凸台可与轴承座外圈的定位槽配合，实现轴承组件的周向限位，防止轴系运转过程中轴承座出现跟转问题。右侧延伸的凸台结构为行程开关的安装位，凸台上的螺纹孔可直接固定行程开关本体，用于进给轴的硬限位触发，当溜板箱移动到极限位置时，触发块压合行程开关切断进给回路，避免超程碰撞损坏传动部件。设计过程中首先根据床身安装面的现有螺栓孔位确定底部安装孔的中心距，保证零件可直接适配原有安装位置无需二次改孔，再根据进给轴的中心高确定竖直支撑臂的高度尺寸，确保轴承安装后轴系中心与床身导轨面的平行度符合装配要求。壁厚设计上，基座部分厚度取15mm，

　　支撑臂壁厚取12mm，在满足刚性要求的前提下尽可能降低零件重量，减少床身的附加载荷。安装边界方面，零件整体宽度不超过床身安装面的宽度尺寸，后侧与床身立板保留5mm的间隙，避免装配时出现干涉，右侧凸台的伸出长度控制在30mm以内，不会与溜板箱的移动路径产生重叠。这类支撑件除了应用在CA6140车床上，同结构形式经过尺寸调整后也可适配其他型号卧式车床的进给系统支撑，甚至可移植到普通铣床的工作台进给机构中作为辅助支撑使用，结构的通用性较强。建模过程中所有安装孔位、定位面的尺寸均严格按照机床装配公差要求设定，沉孔深度、螺纹孔深度都符合机械设计手册的规范，避免出现螺栓无法锁紧、螺纹啮合长度不足的问题，过渡圆角的尺寸也根据壁厚进行匹配，保证铸造或铣削加工时的工艺可行性，不会出现加工死角。
