CA6140车床专用立式安装铰接支座结构

项目分类:机床 发布时间:2023-10-24 ID:714350

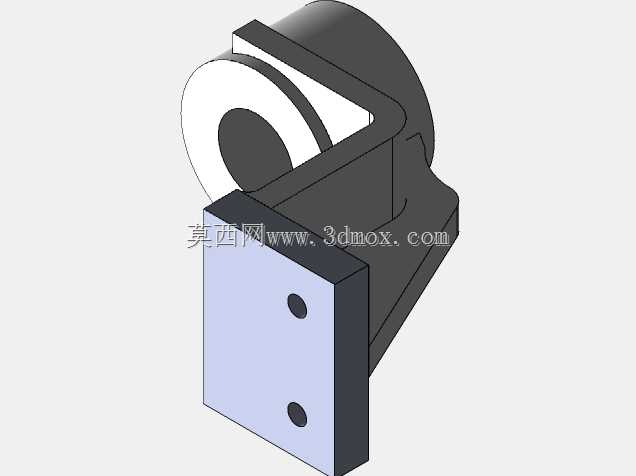

  • CA6140车床专用立式安装铰接支座结构

  在普通卧式车床的进给传动与辅助支撑布局中,这类带铰接孔的安装支座是承担轴类部件定位、摆动导向的核心支撑构件,常布置在溜板箱侧部、进给机构换向位置,用来承托光杆、操纵杆类的回转铰接部件,抵消传动过程中产生的径向载荷与小幅摆动冲击力,避免杆件运行时出现挠曲变形、卡滞问题。从结构设计逻辑来看,该构件采用一体化铸钢基体加工成型,主体分为两个功能区段:一侧为带同轴通孔的筒状铰接段,内孔预留了衬套安装余量,实际加工时可根据铰接轴的配合公差选择铜套或滚针轴承压装,孔口做了倒角导向处理,方便装配时压入配合件,同时减少轴件穿装时的边缘刮损;另一侧为垂直布置的安装法兰板,板面上开设两个对称布置的沉头安装孔,

  孔位间距严格匹配车床床身对应位置的预装螺纹孔坐标,安装时法兰板面与床身安装基面完全贴合,依靠两个紧固件实现刚性固定,法兰与筒状铰接段之间设置了三角形加强筋结构,筋板厚度与基体壁厚保持一致,从铰接段外圆面平滑过渡到法兰板面,可有效分散铰接部位传递来的交变载荷,避免应力集中导致的支座根部断裂问题。实际应用中,这类支座的安装边界需要严格匹配车床原有安装空间:铰接段的外圆直径不能超出周边操纵杆、手柄的运动包络范围,避免部件动作时出现干涉;法兰板的厚度控制在合理区间,既保证安装后的支撑刚性,又不会过多占用床身侧部的有限安装空间,安装后铰接孔的中心高需要与对应传动杆件的中心高保持同轴,公差控制在IT7级以内,否则会导致传动卡涩、轴件偏磨的问题。

  设计建模时需要重点关注几个工艺细节:铰接段内孔的圆柱度公差、法兰安装面的平面度公差需要满足机床零件的加工精度要求,两个安装孔的位置度公差要控制在0.02mm以内,保证装配时无需额外修配即可顺利对位;所有棱边均做R2左右的圆角处理,既避免铸造时出现应力裂纹,也能减少加工后的锐边划伤风险;基体的壁厚保持均匀,避免铸造时出现缩孔、砂眼等缺陷,影响构件的整体强度。这类支座在车床的长期运行中需要承受频繁的往复载荷,因此建模时已经预留了足够的安全系数,铰接段的壁厚足以承受最大传动载荷下的剪切力,加强筋的布局也经过受力校核,不会在长期交变载荷下出现疲劳变形,完全适配CA6140车床的原有安装工况,替换原有磨损支座时可直接对位安装,无需额外修改床身结构。
