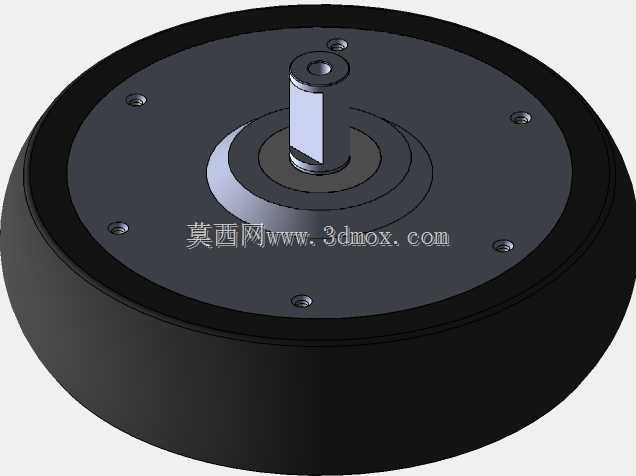

CA6140车床配套气垫板轮式电机结构

　　这款轮式集成驱动电机主要适配CA6140普通车床的气垫移动辅助改造场景，在车间内重型车床工位调整、短距离移位作业中，可替代传统刚性滚轮结构，配合气垫支承组件实现设备的低阻力平稳移动，避免硬轮碾压对车间环氧地坪造成压痕损伤，同时降低移位过程中设备的振动冲击，保护车床导轨、主轴等高精度装配部件不受外力磕碰。从结构设计逻辑来看，该部件将驱动功能与行走轮功能做了一体化集成，没有额外设置独立的轮体安装支座，直接把轮胎外圈作为电机的外防护旋转构件，大幅压缩了整体轴向安装尺寸，适配车床底部狭窄的安装空间，不需要对原车床床身底座做大规模焊接改造，仅需通过端盖上的六个均布安装孔配合螺栓即可完成固定，安装边界控制在轮体自身外径范围内，不会和周边的垫铁、

　　地脚螺栓安装位产生干涉。内部装配结构完全遵循常规永磁直流电机的成熟排布逻辑，中心轴为固定不转的安装基准，轴上依次压装硅钢片叠压成型的铁芯，铁芯槽内嵌放成型线圈作为定子励磁组件；外围的转子组件直接和外层橡胶轮胎的金属内衬做刚性连接，转子内侧粘贴永磁体，和定子铁芯之间保留均匀的设计气隙，保证转动过程中磁隙稳定无扫膛风险；定子罩采用薄钢板冲压成型，扣合在定子组件外侧，既可以防护内部线圈不受车间铁屑、切削液的飞溅侵蚀，也能约束内部磁场向外扩散，避免对车床周边的磁性百分表、数控检测附件造成磁干扰。实际选型适配时需要注意，该轮式电机的输出轴为固定安装端，转动输出直接通过外圈轮胎实现，和常规轴伸输出的电机传动逻辑完全不同，

　　不能直接套用常规电机的安装支架图纸，建模时需要重点核对端盖安装孔的节圆直径、中心轴的伸出长度，以及轮胎外圈的径向跳动公差，避免安装后出现轮体偏摆、移动时走偏的问题。线圈出线端从中心轴的中心通孔引出，布线时可以顺着车床底座的加强筋内侧走线，不会和移动过程中的地面障碍物产生刮蹭，整体结构没有外露的传动齿轮、皮带等易损构件，日常维护仅需定期清理轮胎表面缠绕的铁屑、棉纱即可，适配车间多油污、多金属碎屑的恶劣作业环境，在重型设备气垫移位改造场景下有很强的实用价值。
