机床输送线锁紧吊接组合构件

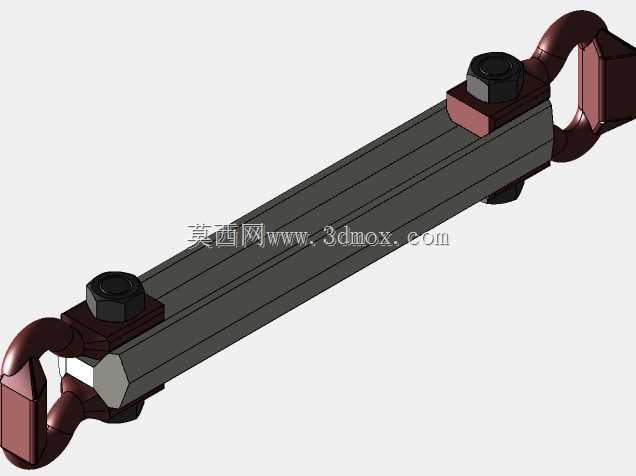

　　该构件主要应用于机床上下料输送线的工位衔接段，承担输送托盘的快速锁紧与吊装转运功能，在CA6140类普通车床的自动化改造产线中，可配合桁架机械手完成工件托盘在加工工位、缓存位、下料位之间的精准移位，解决传统人工转运托盘时定位偏差大、锁紧效率低的问题。构件主体采用长条形六棱型材作为承载基体，两端集成带吊环的锁紧压块结构，压块通过六角螺母与型材端面的螺纹段配合实现锁紧动作，吊环部分采用一体化锻造成型结构，可直接与桁架机械手的吊钩或快换接头对接，无需额外加装吊具。设计阶段优先考虑了锁紧状态下的抗剪切性能，六棱型材的棱边结构可与托盘底部的定位槽形成周向防转配合，避免托盘在转运过程中发生周向转动，两端压块的压紧面做了防滑网纹处理，

　　锁紧后可提供足够的静摩擦力抵抗输送过程中的启停惯性冲击。从安装边界来看，构件整体长度适配常规车床加工工位的托盘宽度，两端吊环的内孔尺寸匹配行业通用的机械手吊钩直径，压块的行程范围覆盖3mm以内的托盘厚度公差，安装时无需对现有输送线托盘做大规模改造，仅需在托盘对应位置加工与六棱型材匹配的定位槽即可完成适配。构件的受力路径经过反复优化，吊装时的载荷通过吊环直接传递至压块，再由压块均匀分散到型材基体与托盘接触面上，避免局部应力集中导致的型材变形，螺母采用标准细牙螺纹，锁紧后具备良好的自锁性能，在设备长期运行的振动环境下不会出现松脱问题。日常维护时仅需定期检查螺母锁紧力矩与吊环磨损量即可，无需复杂的拆解保养，适配机床加工车间多油污、多切削屑的工况环境，外露结构均做了倒角处理，不会在转运过程中刮碰机床防护门或周边管线。
