CA6140车床输送系统制动部件结构

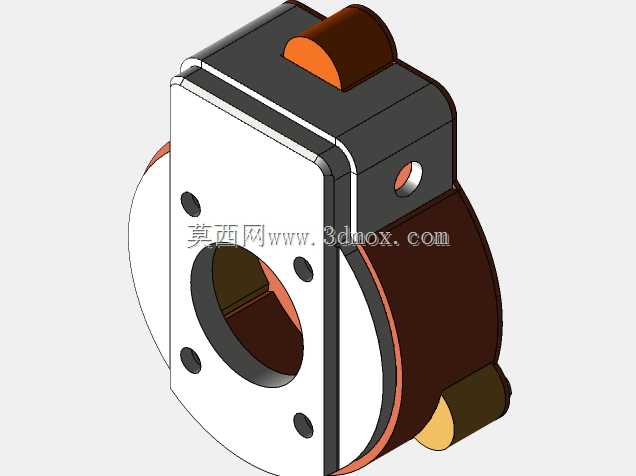

　　该制动部件为CA6140普通车床输送系统配套的制动执行组件，主要应用于车床进给传动链路、辅助输送工位的运动锁止场景，在车床完成工件切削进给、拖板快速移位、输送料道启停等工况下，承担运动部件的即时制动、位置保持功能，避免传动链路因惯性出现滑移、过冲问题，保障加工尺寸精度与工位定位可靠性。从结构设计来看，部件采用分体式壳体组合结构，主体分为法兰安装端、制动腔主体、顶部操作触发端三个功能区段：法兰安装端设置四个均布的螺栓过孔，可直接与车床床身侧的传动支座端面贴合安装，安装面加工有定位止口，能保证与传动输出轴的同轴度要求，避免制动时出现偏磨、卡滞问题；制动腔内部预留有环形摩擦副安装空间，腔体内壁做了台阶式限位结构，可对摩擦片、

　　制动毂的轴向窜动进行约束，同时腔体侧面设置有观察与调整孔，无需完全拆解部件即可完成摩擦片间隙的微调，适配长期使用后的磨损补偿需求；顶部的凸台结构为制动触发机构的安装位，可外接机械拨叉、气动推杆等驱动元件，实现手动或自动模式下的制动触发，触发端的销轴孔做了衬套预装设计，可降低高频触发动作下的销轴磨损速率。从安装边界来看，部件整体为回转类组合结构，最大外圆轮廓适配CA6140车床床身侧的预留安装空间，轴向安装厚度不会与周边的进给光杆、溜板箱运动路径产生干涉，法兰端的安装孔位与原车支座孔位完全匹配，无需额外做安装面的二次加工即可完成替换装配。设计过程中针对车床加工时的切削振动工况，在壳体结合面处预留了密封槽，可加装密封垫防止切削液、

　　金属切屑进入制动腔内部，避免摩擦副出现异常磨损；同时壳体材质选用灰铸铁材质，兼顾结构刚性与减震性能，在制动瞬间的冲击载荷下不会出现壳体变形问题，制动响应的一致性可得到保障。该部件的摩擦副采用径向抱合式结构，相比轴向压紧式制动结构，同体积下可提供更大的制动扭矩，适配车床进给系统大惯量运动部件的锁止需求，制动时的接触面积更大，单位面积压强更低，摩擦片的使用寿命更长，日常维护仅需定期检查间隙、更换磨损摩擦片即可，维护成本较低。在实际车床运行场景中，该部件可在进给系统断电、紧急停机触发时快速锁止传动链路，避免拖板因惯性撞击卡盘、尾座等部件，同时在工位转换时可保持拖板的位置固定，减少切削过程中的让刀问题，提升加工过程的稳定性。
