双立板带弯臂铰接支座结构设计

项目分类:通用机械零部件 发布时间:2023-10-24 ID:714392
  • 双立板带弯臂铰接支座结构设计

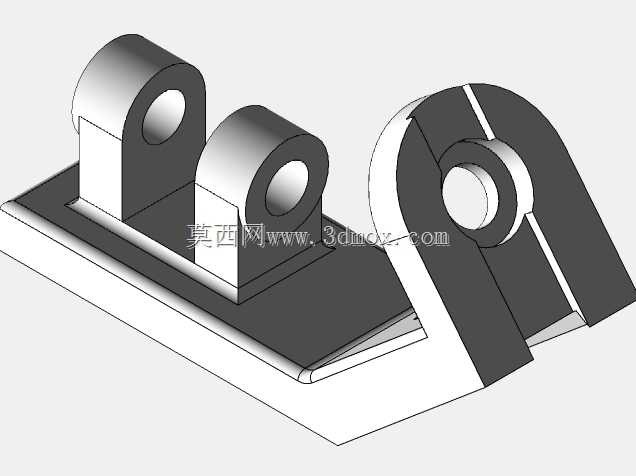

  这类带双立板与单侧弯臂的铰接支座,多应用在中小型工装夹具、输送线挡停机构、小型设备的活动臂连接部位,核心作用是为转动副提供稳定的安装基准,同时承受铰接部位传递的径向载荷与小幅倾覆力矩。从结构布局来看,底部为整块矩形安装底板,底板边缘做了小圆角过渡,避免应力集中在直角棱边处,底板上预留的安装孔位可通过螺栓直接固定在设备型材框架或工作台面上,安装时需保证底板贴合面的平面度公差控制在0.1mm以内,避免锁紧后支座产生形变影响铰接轴的同轴度。两个平行布置的立式耳板位于底板一侧,耳板上部的同轴销孔用于穿装铰接销轴,两耳板的间距根据配套转动件的厚度预留了合理的装配间隙,既不会因间隙过大导致销轴受弯变形,也不会因间隙过小出现装配卡滞的问题。

  另一侧的弯臂式铰接结构采用圆弧过渡的变截面设计,从底板边缘向上延伸后形成带销孔的圆弧支撑端,这种设计可以在不额外增加支座整体重量的前提下,拉长铰接点与安装面的力臂距离,适配需要错位布置转动副的安装场景。设计过程中首先要确认三个铰接孔的轴线平行度公差,所有销孔的同轴度、圆柱度公差需满足转动副的配合要求,通常销孔采用H7公差带,与配套的g6公差销轴形成间隙配合,保证转动灵活无卡滞。立板与底板的连接部位、弯臂与底板的衔接位置都做了加厚处理,对应力集中的根部位置做了圆角过渡,避免设备运行过程中受交变载荷出现焊缝开裂或结构断裂的问题。实际选型应用时,需要先核算铰接部位的最大径向载荷与动态冲击系数,确认支座的板材厚度、销孔直径满足载荷要求,

  同时要核对底板的安装孔位间距与设备安装面的预留孔位匹配,弯臂的外轮廓尺寸不能与周边运动部件产生运动干涉,预留足够的安全运动间隙。这类支座的结构没有冗余设计,所有结构特征都服务于铰接支撑的核心功能,建模时需要重点关注各配合面的形位公差标注,以及应力集中部位的结构优化,加工时可采用整块板材铣削成型,也可采用焊接后二次加工销孔的工艺,保证各铰接孔的位置精度满足装配要求。
