CA6140车床法兰式轴承安装座结构

项目分类:机床 发布时间:2023-10-24 ID:714401
  • CA6140车床法兰式轴承安装座结构

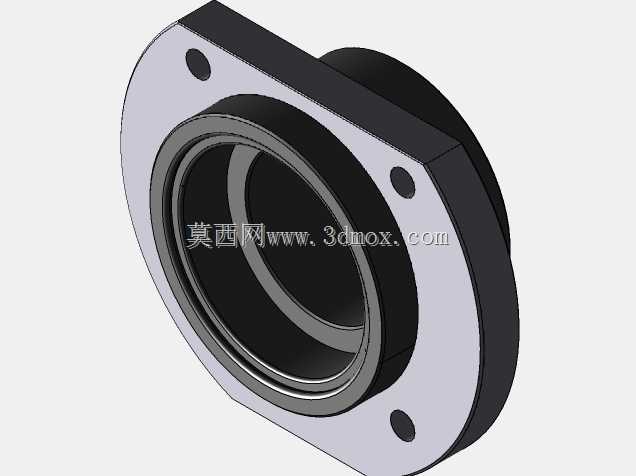

  该结构属于CA6140普通车床主轴箱走刀传动系统的配套支撑部件,主要用于传动轴穿出箱体部位的轴承承载与密封防护,在实际机床运行中承担径向载荷承载、轴向位置限位、箱体与外部传动部件间隔密封的多重作用。从结构设计来看,整体采用带三安装孔的菱形法兰盘作为安装基准面,法兰盘端面与箱体安装面完全贴合,三个沉头安装孔呈三角形分布,适配CA6140箱体对应位置的螺纹安装孔位,安装时通过内六角螺栓锁紧即可完成固定,无需额外调整安装位置,适配原厂箱体的安装边界,安装孔中心距与原厂配件完全匹配,替换安装时无需对箱体进行二次加工。法兰盘内侧延伸出阶梯式轴承容纳腔,腔体内径尺寸适配标准深沟球轴承的外径公差,轴承装入后通过腔体内的台阶面完成轴向定位,

  避免轴承在传动轴转动过程中出现轴向窜动,容纳腔外侧设置有密封槽位,可装入毡圈油封或骨架油封,防止箱体内部润滑油泄漏,同时阻挡外部切削碎屑、灰尘进入箱体内部污染润滑油、磨损轴承滚道。结构外侧的凸台结构用于避让外部传动齿轮或带轮的安装空间,凸台内径与轴承内圈尺寸匹配,可对传动轴的伸出端起到辅助支撑作用,降低传动轴悬臂端的挠度,减少高速转动时的轴端跳动,提升传动平稳性。设计过程中充分考虑了车床加工时的受力特性,法兰盘厚度经过受力校核,在满负载切削工况下不会出现安装面变形,轴承容纳腔的壁厚满足径向承载要求,可承受传动轴传递的最大径向切削力,同时整体结构采用一体化铸造成型后机加工的工艺路线,所有配合面均预留合理机加工余量,

  安装面与轴承腔的同轴度公差控制在0.02mm以内,保证轴承安装后转动顺畅无卡滞。在实际维修替换场景中,该结构可直接替换原厂磨损的轴承座,无需修改周边配套零件尺寸,安装后即可恢复原有传动精度,同时密封结构的优化设计可减少日常维护时的油封更换频次,降低设备停机维护时间。
