MG996R十字输出盘舵机结构三维建模

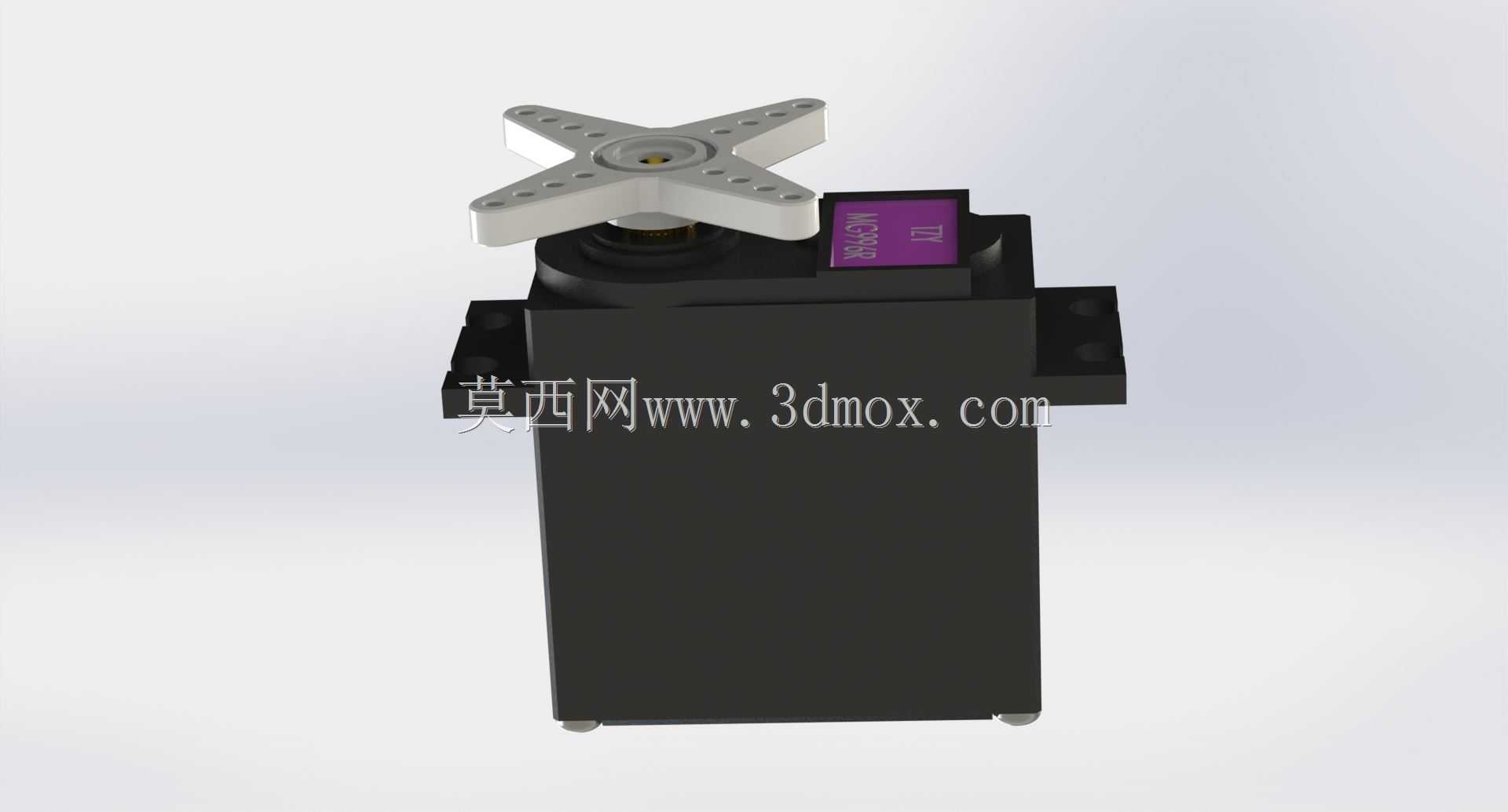

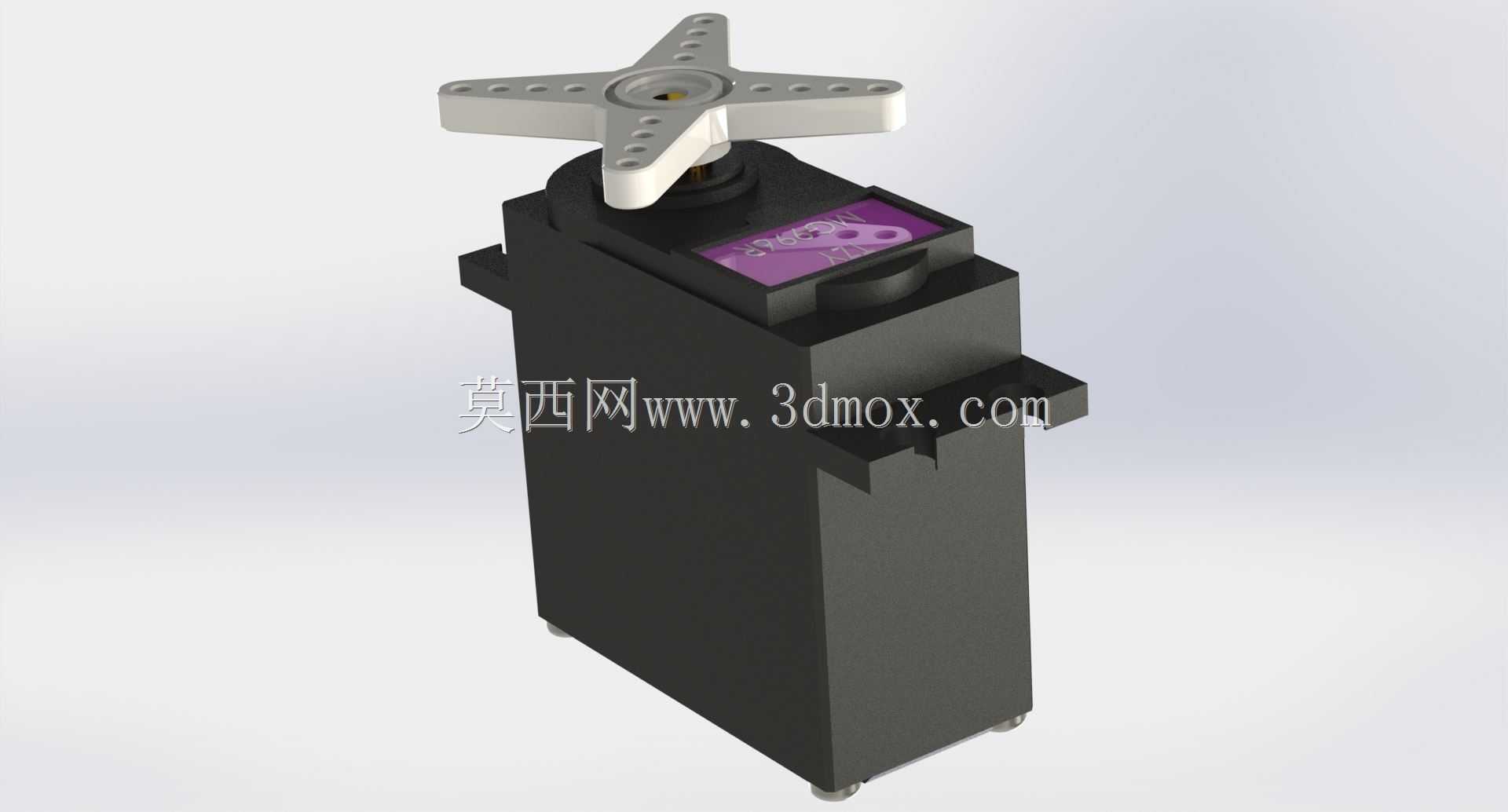

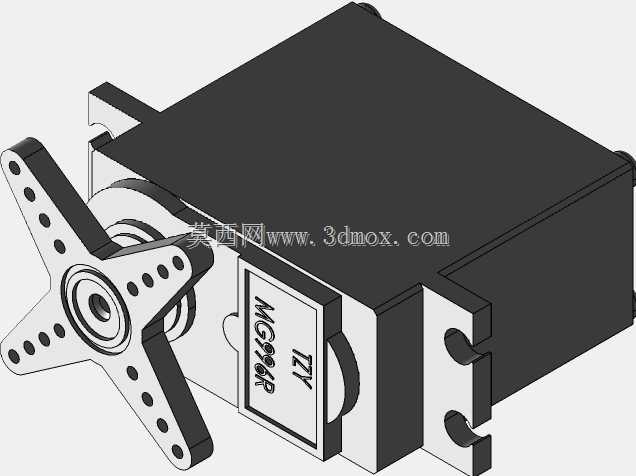

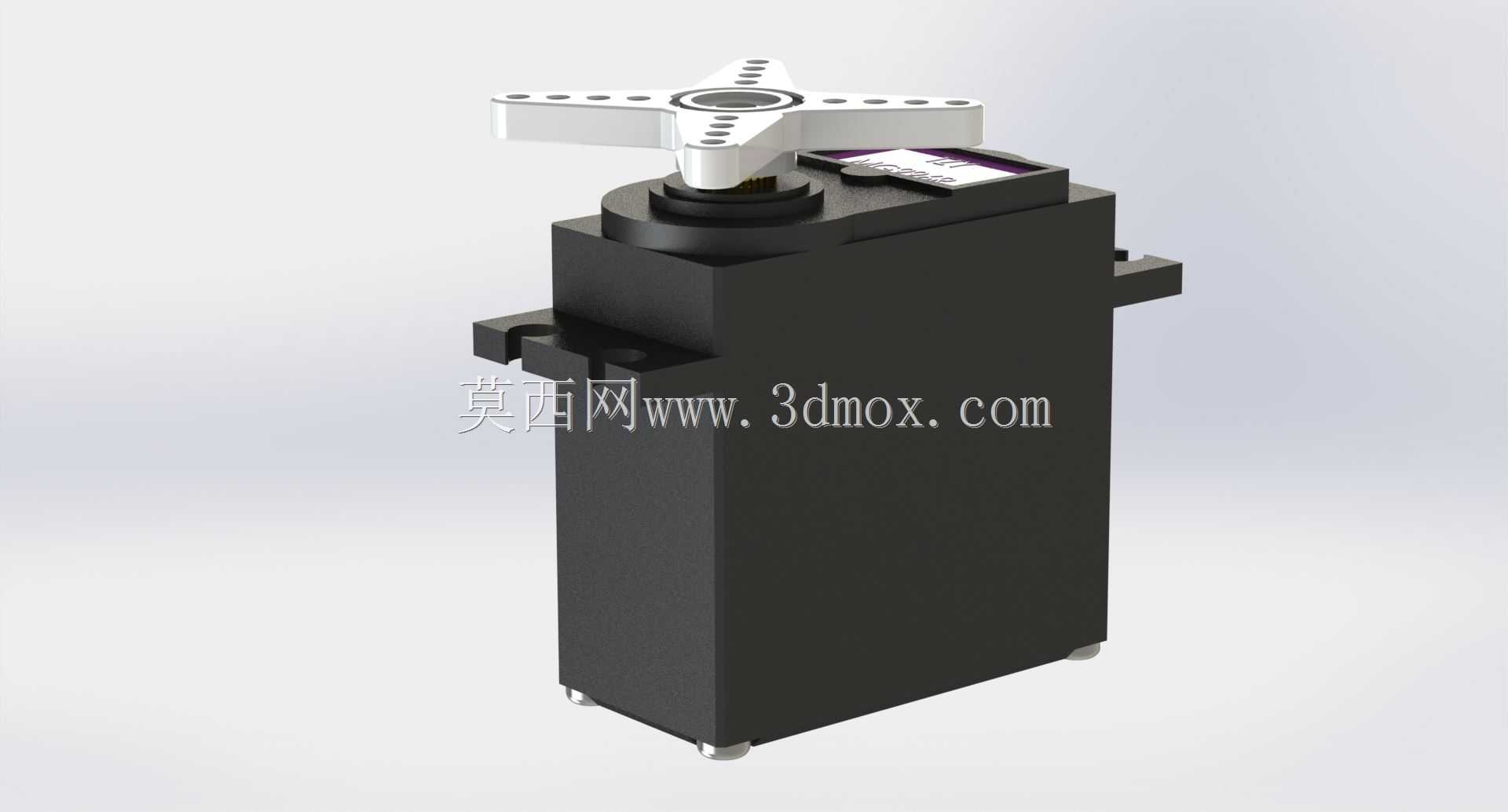

　　这款MG996R舵机属于大扭矩伺服执行元件，在航模舵面控制、小型机械臂关节驱动、智能小车转向机构、自动化设备点位执行工位都有广泛应用，不少桌面级自动化改造项目、学生竞赛类机器人结构里，也常能见到该型号舵机的身影。从结构设计来看，主体采用方正的黑色壳体布局，壳体两侧预留了带安装孔的凸耳结构，安装时可通过M2或者M2.5规格的螺丝直接固定在支架上，不需要额外设计转接抱箍，能有效压缩安装占用的空间。输出端采用十字形金属舵盘，舵盘上均匀分布多组安装孔位，可适配不同形式的摇臂、连杆连接件，不管是直连负载还是通过连杆传动，都能找到对应的安装点位，输出轴采用金属齿结构，相比塑料齿舵机抗冲击能力更强，堵转时不容易出现扫齿损坏的问题。

　　建模过程中还原了舵机底部的四个减震凸点，实际装配时这几个凸点可以抵消部分运行时的振动，避免壳体直接和安装面硬接触产生共振。壳体顶部预留了出线槽位置，舵机的三线控制线缆可从该位置引出，连接舵机控制器或者接收机，布线时不会和输出舵盘的转动范围产生干涉。从安装边界来看，整体方正的外形在做布局设计时更容易预留安装空间，不需要为异形壳体额外做避让设计，输出舵盘的转动范围覆盖0-180度区间，建模时还原了舵盘的极限转动位置，在做机构运动仿真时可以直接设置对应的转动角度参数，验证连杆机构的运动行程是否存在卡滞问题。这类舵机的输出扭矩足以驱动小型负载做角度定位，在做结构设计时，需要注意输出轴的轴向受力不能超过额定值，避免径向负载过大导致轴承受损，

　　模型里还原了输出轴和壳体的配合间隙，在做装配干涉检查时可以直接调用该模型验证周边结构的距离是否满足安全间隙要求。壳体侧面的散热结构也做了还原，长时间带载运行时，壳体可以通过表面将内部电机和减速齿轮组产生的热量散出，建模时保留了壳体表面的合模线细节，和实物的外观一致性较高，在做设备整体渲染时可以直接使用，不需要额外做外观细节的补全。
