遥控模型车用大扭力数字舵机结构

　　这款数字舵机主要面向遥控模型车的转向与油门制动回路，也可用于小型机械臂、云台、机器人关节和教学实验平台。它在整车里承担把控制板发出的PWM指令转换成角位移的任务，车轮转向拉杆、刹车摇臂或换挡拨叉都要通过输出盘获得确定角度和保持力矩，因此建模时不能只做外观壳体，必须把安装耳、输出轴、出线位置和周边连杆的干涉关系一起考虑。

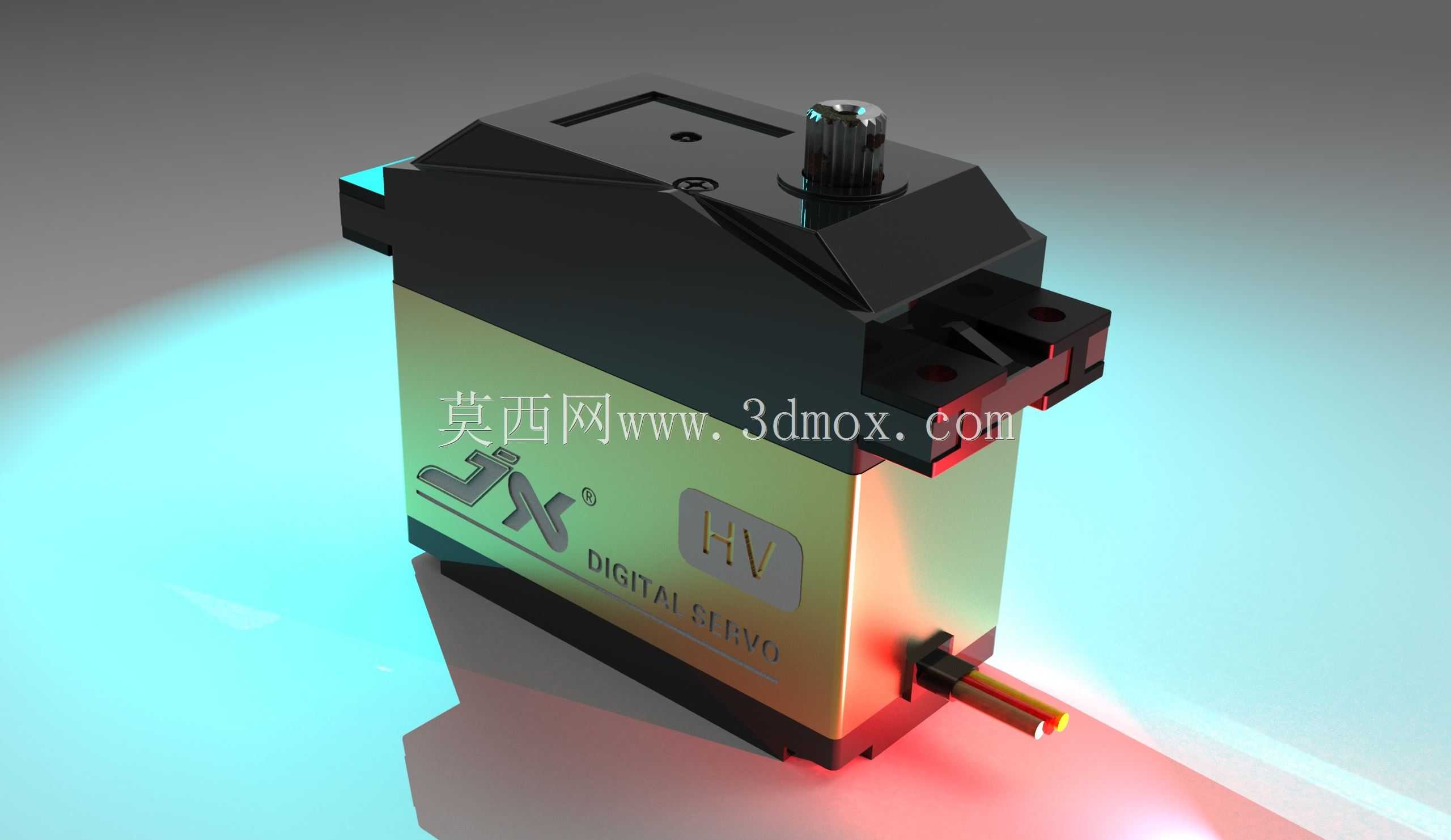

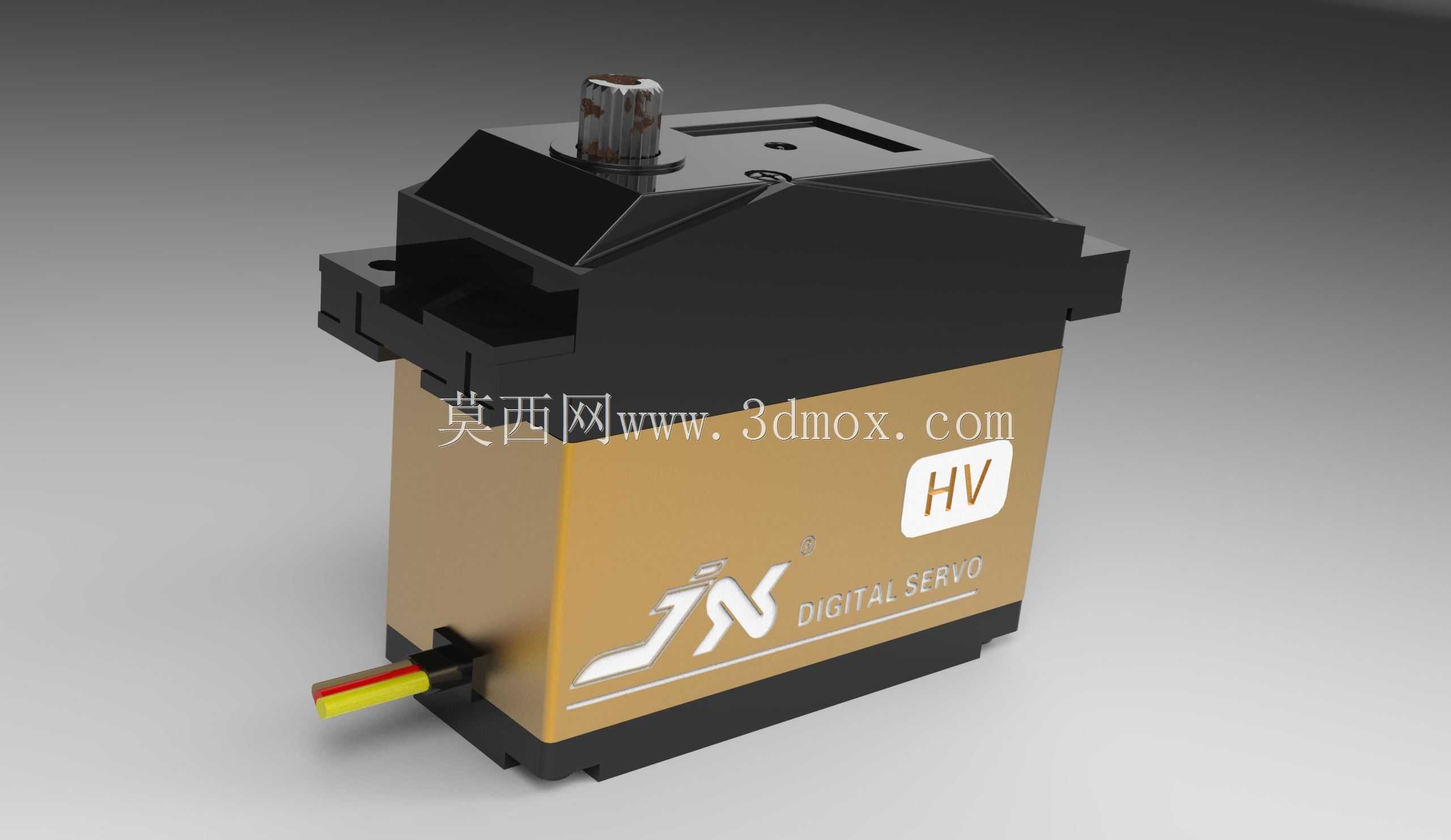

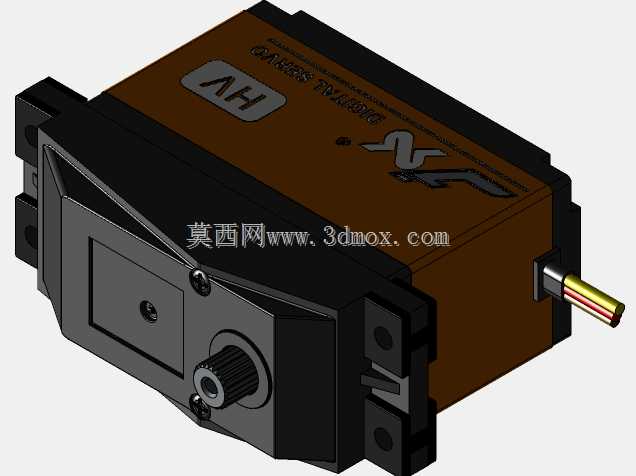

　　从结构上看，舵机采用近似长方体的紧凑机身，顶部设置带齿纹的输出轴，用于安装金属舵盘、塑料摇臂或双盘夹紧件。机身两侧预留安装孔位，实际装车时通常通过橡胶减震柱或金属螺钉固定在车架舵机仓内；选型阶段需要核对孔距、机身高度、输出轴中心到安装底面的距离，以及摇臂在左右极限位置时是否碰及车壳、避震塔和电子调速器。模型车在跳跃、侧撞和持续转向时载荷波动很大，输出轴附近的加强筋、上盖接合面和耳座厚度都应在三维结构中表达清楚，便于后续做强度判断。

　　该类高压数字舵机的特点是响应快、定位刚度高、静止时仍能提供保持力矩。内部一般由直流驱动单元、减速齿轮组、位置反馈元件和控制电路板组成，外部则通过三线接口接收电源与信号。建模时可将外壳、上盖、输出轴、侧耳和接插件分件处理，既方便展示装配关系，也能在RC车总装中检查线束走向。线材从侧面引出后需要留出让折弯半径，避免车架运动时被拉杆或齿轮摩擦。

　　在实际应用中，转向舵机通常通过舵盘连接转向拉杆，舵盘中性位置、左右最大转角和拉杆长度共同决定前轮Toe角与转向行程；若用于油门刹车，则要关注摇臂起始角和拉簧复位空间。数字控制方式让中位更稳定，抗负载扰动能力优于普通模拟舵机，但高压供电对接收机、BEC电流输出和线束插接可靠性也提出更高要求。

　　三维设计时应把舵机当作带边界条件的执行部件处理：底面贴合车架安装面，两侧孔位约束螺钉，输出轴定义旋转中心，摇臂按最大摆角做运动包络。机身周围还要预留拆装扳手空间、散热间隙和防水密封余量。对于履带车、越野卡车、飞机舵面或小型自动化夹具，同样可以复用该模型，只需重新校核扭矩、转速、供电电压和连杆力臂。通过完整呈现壳体轮廓、安装接口、输出轴和接插件，该结构能够直接服务于布置校核、连杆设计、运动仿真和维修拆装分析。
