RSQ-M11H5030A交流伺服电机结构设计

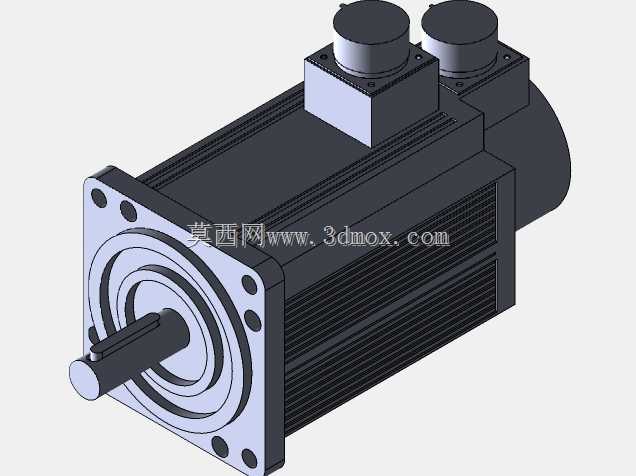

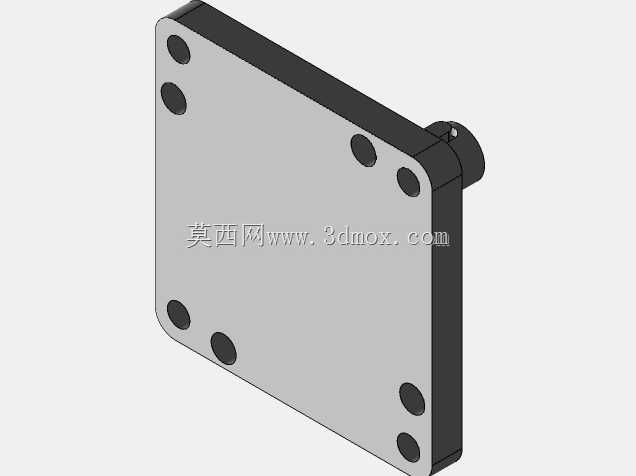

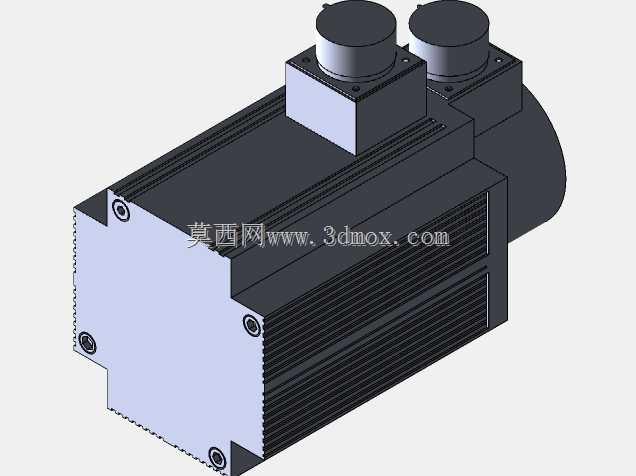

　　在机床进给轴驱动、自动化生产线点位定位、工业机器人关节驱动这类对转速精度、转矩响应有严苛要求的场景里，交流伺服电机是核心执行部件，本次呈现的RSQ系列伺服电机结构，完全围绕工业现场实际安装与运行需求做细节设计。从安装边界来看，该电机采用方形法兰安装端面，端面上预留4个对称分布的沉头安装孔，可直接适配CA6140这类普通车床数控改造的进给安装位，也能匹配多数自动化模组的标准电机安装座，输出轴采用标准键连接结构，轴伸长度、轴径公差严格遵循通用伺服安装规范，不需要额外做转接法兰就能直接连联轴器、同步带轮，大幅减少现场安装的适配工作量。机身主体采用带轴向散热筋的方形壳体结构，区别于传统圆形伺服电机，

　　方形壳体的平面结构更方便在狭小设备空间内做贴装固定，散热筋沿电机轴向排布，当电机随设备做轴向进给运动时，流动空气可顺着筋条间隙带走绕组热量，长时间额定负载运行时，壳体温度能稳定控制在绝缘等级允许范围内，不会出现过热降额的问题。机身上方布置两个独立的电气接线座，分别对应动力绕组供电与编码器信号反馈，两个接线座做了凸起的密封台阶设计，配套的接线盒盖可压紧密封圈，达到工业现场常用的IP65防护等级，能适配车间内有切削液飞溅、粉尘漂浮的加工环境，避免接线端子受潮积灰引发接触故障。从功能设计逻辑上，该电机采用两相感应伺服的核心结构，后端内置高分辨率编码器，可实时反馈转子位置与转速信号，配合驱动器可实现精确的角速度闭环控制，

　　低速运行时不会出现步进电机常见的丢步、爬行问题，高速段转矩输出平稳，能满足快速点位移动、低速精密切削进给这类差异化的工况需求。建模过程中，对电机内部的定子绕组排布、转子磁钢结构、轴承安装位都做了等比例还原，外壳上的固定螺丝孔位、接线座的安装螺纹、端盖的止口配合尺寸都严格按照实物测绘参数绘制，结构工程师在做设备整体布局时，可以直接调用该模型做干涉检查，不需要反复核对安装尺寸，也能基于该模型做电机护罩、走线槽的配套设计，提前规避安装时的空间冲突问题。
