机床加工用楔形铰接支撑构件结构设计

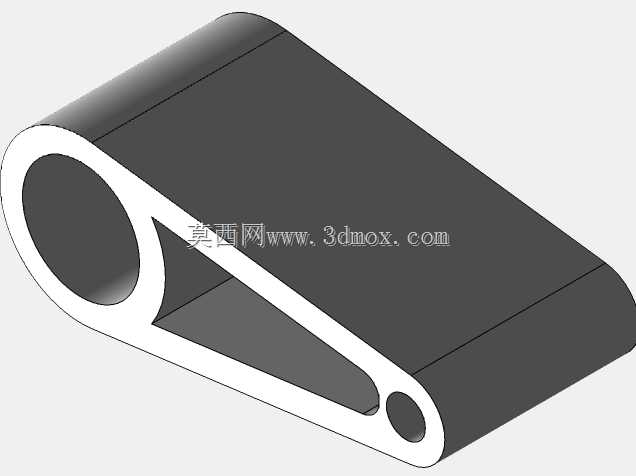

　　在机床加工的工装夹具、辅助支撑机构设计场景中，这类楔形铰接支撑构件是非常常见的传力与定位零件，日常接触的CA6140等普通车床的工装改造、工位辅助定位模块里，经常会用到这类结构来实现小行程的压紧、支撑或者角度自适应调整。从结构本身来看，构件主体采用楔形斜切面设计，大端设置整圆通孔用于穿装铰接销轴，小端设置小圆孔用于连接调节螺杆或者锁紧件，整体截面为等厚实体，斜向的加强筋连接大端铰接座与楔形主体的下沿，在控制整体重量的同时保证受力时的结构刚性，避免压紧受力时出现本体弯折变形。实际应用中，这类构件通常搭配复位弹簧、调节螺栓使用，大端的铰接孔作为转动支点，当小端受到螺栓的顶推或者拉力时，构件会绕大端销轴做小角度转动，

　　利用楔形斜面的抬升量实现对工件的侧向压紧或者高度方向的支撑，在车床的跟刀架辅助支撑、工装夹具的快速夹紧模块里，这种结构的行程通常控制在5-12mm之间，不会占用过多的安装空间。设计这类构件的时候，首先要确认的是铰接孔的中心距与安装座的轴孔配合公差，通常大端孔采用H7公差适配标准圆柱销，保证转动时无卡滞，小端的连接孔需要根据配套的螺栓规格预留足够的间隙，避免加工误差导致装配时螺栓无法穿入。楔形面的倾斜角度通常控制在7-12度之间，这个角度区间可以保证机构的自锁性能，当支撑受力时不会出现反向退让，同时也不会因为角度过小导致调节行程不足。构件的整体厚度需要根据额定支撑力来核算，通常在机床工装场景下，

　　15-20mm的厚度就可以满足3000N以内的支撑压紧力需求，安装时需要保证大端铰接轴的轴线与工件定位面平行，否则楔形面压紧时会出现局部接触，导致支撑力不足或者工件被压伤。另外，构件的边角都做了R2左右的圆角过渡，避免热处理或者受力时出现应力集中开裂，楔形面的表面粗糙度通常控制在Ra1.6，保证与被支撑工件接触时滑动顺畅，不会刮伤工件表面。在实际建模过程中，这类零件不需要做过于复杂的曲面，重点是保证各孔位的同轴度、楔形面的平面度公差，以及加强筋与主体连接位置的圆角过渡，避免后续出工程图时出现标注矛盾，也方便后续数控加工时的工序编排，通常这类零件采用45号钢加工后调质处理，就可以满足常规机床工装的使用强度需求，部分频繁动作的场景可以更换为40Cr材质提升耐磨性能。
